1.5
RS-232-Schnittstelle
Das Gerät verfügt über eine serielle RS232-Schnittstelle mit 3,5-mm Klinkenbuchse.
Die Datenausgabe besteht aus Reihen mit je 16 Ziffern, die für die benutzerspezifische
Anwendung genutzt werden können.
ACHTUNG:
Die Datenübertragung über die RS-232-Schnittstelle erfolgt nur, wenn
das Gerät über ein Netzteil betrieben wird.

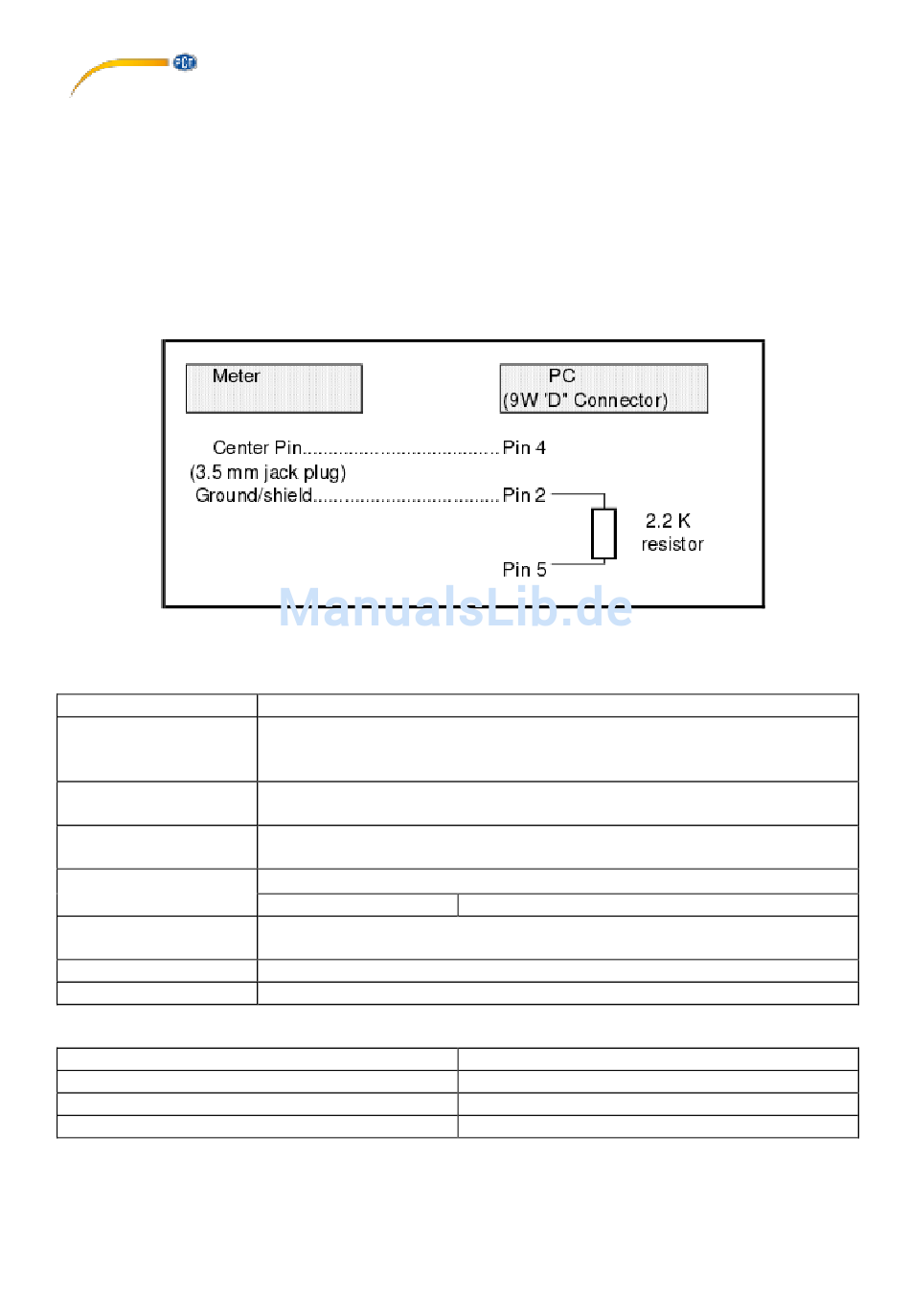

Ein RS-232-Kabel mit folgendem Anschluss wird benötigt, um das Gerät mit der seriellen
Schnittstelle des PCs zu verbinden.
Die 16-stellige Datenkette wird im folgenden Format angezeigt:
D15 D14 D13 D12 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 D0
Die einzelnen Ziffern entsprechen folgenden Informationen:
D0
D1 und D8
D9
D10
D11 und D12
D13
D14
D15
RS232 Format: 9600, N, 8, 1
Baudrate
Parität
Datenbit Nr.
Stoppbit
Endwort
Anzeige lesen, D1 = LSD, D8 = MSD
Zum Beispiel:
Wenn der Anzeigewert 1234 ist, dann ist D8 bis D1: 00001234
Dezimalpunkt ( DP), Position von rechts nach links
0 = Kein DP, 1 = 1 DP, 2 = 2 DP, 3 = 3 DP
Polarität
0 = Positiv
1 = Negativ
Anzeige für Display
dB = 17
Wenn SPL-Modus Daten sendet = 1
Wenn Dosismodus Daten sendet = 2
4
Startwort
© PCE Instruments
% = 03
9600
Keine
8 Datenbits
1 Stoppbit
6
