Batterieaustausch

Wenn das Batteriesymbol in der linken Ecke des Displays erscheint sollten die Batterien
ausgetauscht werden (siehe hierzu auch Punkt 13. „Entsorgung").
1. Lösen Sie die Schrauben (3-13) des Batteriefachdeckels (3-12) auf der Geräterückseite.
2. Entfernen Sie die Batterien und setzen Sie 6 neue AA Batterien ein. Achten Sie beim Einlegen
der Batterien auf die richtige Polung.
3. Bringen Sie den Batteriefachdeckel (3-12) wieder an und sichern ihn mit den Schrauben (3-13).
9 System zurücksetzen
Wenn Sie ein Problem mit der Bedienung des Gerätes haben, weil z.B. das Gerät auf einen
Tastendruck nicht mehr reagiert, können Sie das Gerät in den Ursprungszustand zurück setzen.
Dieses geschieht wie folgt:
Drücken Sie, während das Gerät eingeschaltet ist, mit einem spitzen Gegenstand die RESET-Taste
(3-10) leicht hinein. Das Gerät ist nun in den Ursprungszustand zurück gesetzt.

10 RS-232 Schnittstelle

Das Gerät verfügt über einen RS-232 Schnittstelle über einen 3,5 mm Klinkensteckerbuchse (3-
9).Bei dem Datenausgang handelt es sich um einen 16 Bit Datenstring, dieser kann je nach

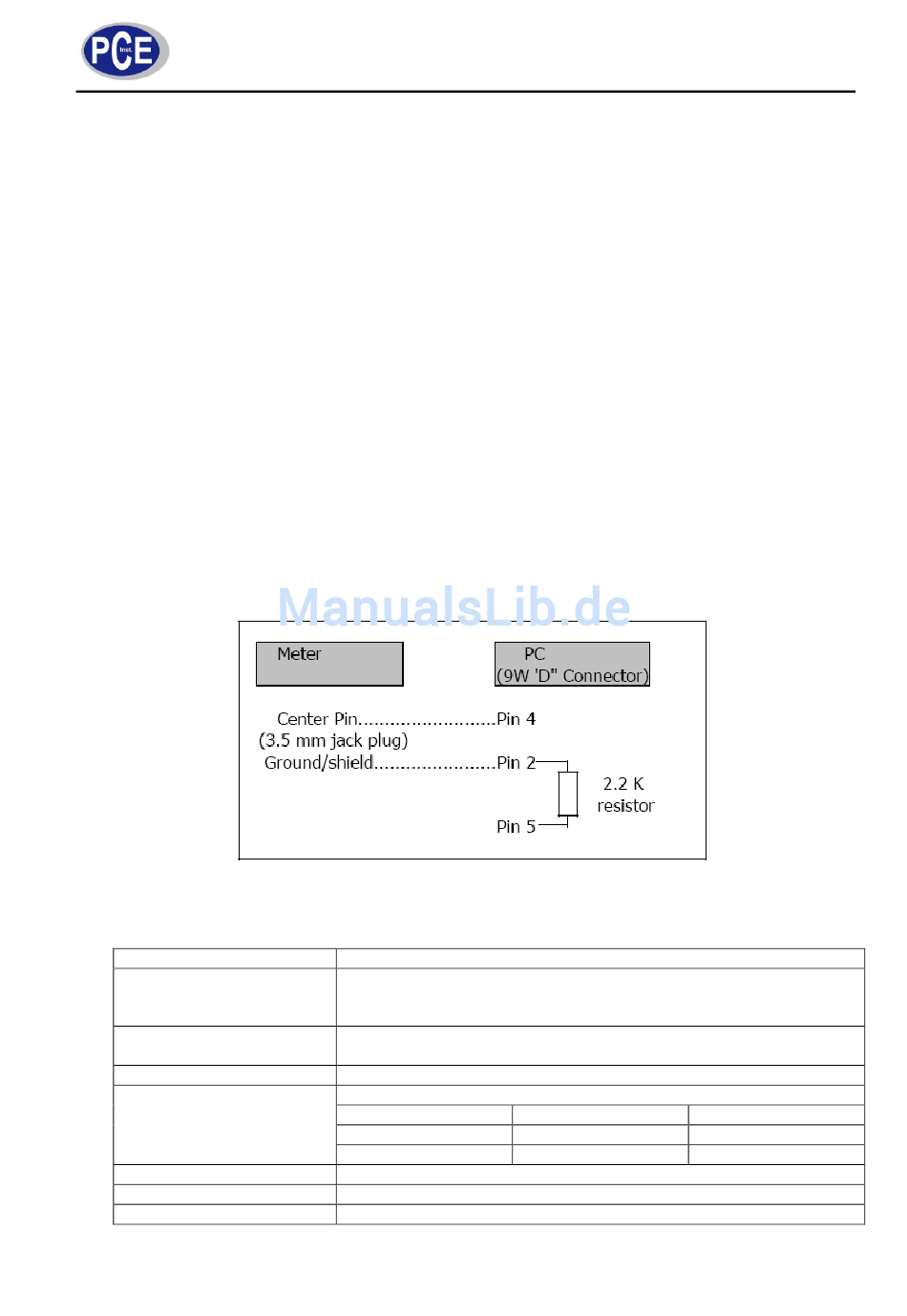

Benutzerwünschen ausgelesen und verarbeitet werden. Folgend sehen Sie den Schaltplan der
Schnittstelle:
Bei den Daten handelt es sich um ein 16 stelligen Datenstrom.
D15 D14 D13 D12 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 D0
D0
D1 ... D8
D9
D10
D11 & D12
D13
D14
D15
BETRIEBSANLEITUNG
End Wort
Display, D1 = LSD, D8 = MSD
Beispiel:
Wenn das Display 1234 anzeigt, ist D8 zu D1: 00001234
Dezimalpunkt (DP), Position von rechts nach links
0 = keinen DP, 1 = 1 DP, 2 = 2 DP, 3 = 3 DP
0
Anzeigeelement im Display
m/s² = 92
mm/s² = 93
Mm = 94
1
4
Start Wort
13
ft/s² = 97
cm/s = 95
inch = 96
inch/s = 98
g = 57
