13 RS-232 Schnittstelle
Das Gerät verfügt über eine RS-232 Schnittstelle und über eine 3,5 mm Klinkensteckerbuchse (3-16). Bei dem
Datenausgang handelt es sich um einen 16 Bit Datenstring, dieser kann je nach Benutzerwünschen ausgelesen

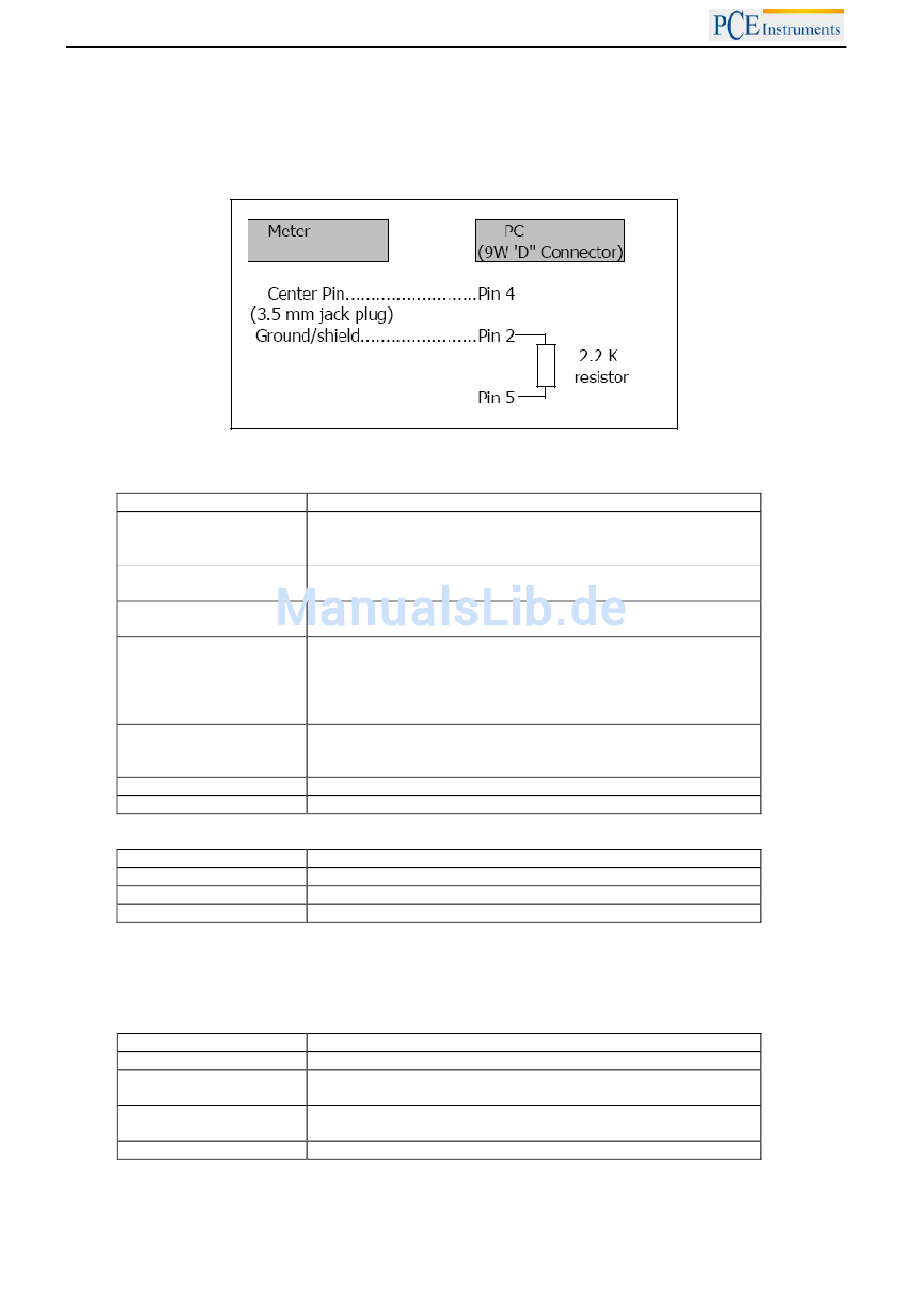

und verarbeitet werden. Folgend sehen Sie den Schaltplan der Schnittstelle:
Bei den Daten handelt es sich um ein 16 stelligen Datenstrom.
D15 D14 D13 D12 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 ! D0
D0
D1 & D8
D9
D10
D11 & D12
D13
D14
D15
RS232 Format, 9600, N 8, 1
Baud Rate
Parität
Startbit
Stoppbit
14 Patente
Das Gerät verfügt über folgende Patente, bzw. sind folgende Patente beantragt:
Deutschland / Germany
Japan
Taiwan
China
USA
BETRIEBSANLEITUNG
End Wort
Display, D1 = LSD, D8 = MSD
Beispiel:
Wenn das Display 1234 anzeigt, ist D8 zu D1: 00001234
Dezimalpunkt (DP), Position von rechts nach links
0 = keinen DP, 1 = 1 DP, 2 = 2 DP, 3 = 3 DP
Polarität
0 = Positiv, 1 = Negativ
Anzeigeelement im Display
bar = 22
mm Hg = 78
PSI = 23
inch Hg = 80
kg/cm² = 77
meter H2O = 79
kPa = 88
Auswahl der Displays
1 = obere Display
2 = untere Display
4
Start Wort
9600
Nein
8
1
Nr. 20 2008 016 337.4
3151214
M 358970
M 359043
ZL 2008 2 0189918.5
ZL 2008 2 0189917.0
Beantragt
12
inch H2O = 25
ATP = 26
hPa = 91
