● Ändern Sie die interne Verdrahtung nicht ohne Genehmigung, um Produktschäden
und Sicherheitsrisiken zu vermeiden.
● Lagern oder verwenden Sie das Prüfgerät nicht in entflammbaren oder explosiven
Umgebungen oder in Umgebungen mit hohen Temperaturen, hoher Luftfeuchtigkeit
und starken elektromagnetischen Feldern.
● Reinigen Sie das Gehäuse mit einem weichen Tuch und einem milden
Reinigungsmittel, verwenden Sie keine Scheuermittel oder Lösungsmittel, um
Korrosion des Gehäuses und Produktschäden zu vermeiden.
● Wenn die Isolierung der Sonde beschädigt ist, ersetzen Sie sie durch eine neue,
die der Norm EN 61010-031 entspricht und mindestens den folgenden
Bemessungsparametern des Produkts entspricht.
● Prüfen Sie vor jedem Gebrauch die Funktion des Prüfgeräts, indem Sie eine
bekannte Spannung messen.
● Nur für den Einsatz im Innenbereich
IV. Elektrische Symbole
Gefahr eines Stromschlags
Doppelt isoliert oder mit verstärkter Isolierung
DC
Gleichstrom
AC
Wechselstrom
Erdung
Warnung
Spannung der Batterie
Es ist für Prüf- und Messkreise geeignet, die an der Quelle der
CAT IV
Niederspannungs-Netzanlage des Gebäudes angeschlossen sind.

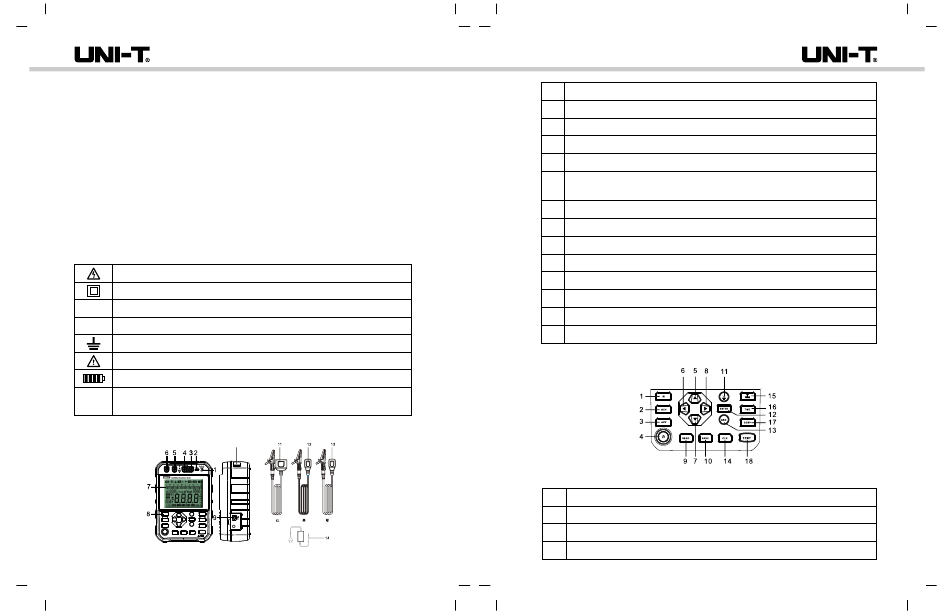

V. Externe Struktur
10
Abb. 5.1 Externe Struktur
75
UT512D/E Benutzerhandbuch
UT512D/E Benutzerhandbuch
1
Akku-Ladeanschluss (UT512E)
2
Wahlschalter für Lade- und Testmodus (UT512E)
3
LINE: Ausgang für Hochspannung (rotes Kabel mit zwei Steckern)
4
LINE: Geschirmtes Hochspannungskabel
5
GUARD: Ausgang für Schutzerdung (grünes Kabel mit einem Stecker)
6
EARTH: Ausgang für hochohmige Messungen
(schwarzes Kabel mit einem Stecker)
7
Segmentierter LCD-Bildschirm Funktionstasten
8
Funktionstasten
9
USB-Anschluss
10
Position von Trageriemen
11
Prüfklemme mit zwei Steckern (rot)
12
Hochwiderstandsprüfklemme (schwarz)
13
Erdungsprüfklemme (grün)
14
Lithium-Akku-Ladegerät (UT512E)
VI. Beschreibung der Tasten
Abb. 6.1 UT512D Funktionstasten
1
Modus zur Messung des Isolationswiderstands
2
DC-Spannungsmessmodus
3
AC-Spannungsmessung
4
Ein/Ausschalten
