C=
Berechnungsformel:
Dabei ist C die gemessene Kapazität, Q ist die akkumulierte Ladung im Messobjekt
und U ist die Spannung an beiden Enden des Messobjekts.
Hinweis: Wenn die Stehspannung des Kondensators geringer ist als die
Ausgangsspannung des Kondensators, führen Sie bitte keine Messung durch, um
eine Beschädigung des Kondensators zu vermeiden. W enn Sie einen Kondensator
mit Polarität messen, beachten Sie bitte, dass die rote Messleitung den Minuspol
der Ausgangsspannung darstellt und die schwarze den Pluspol, um eine Beschädigung
des Kondensators mit Polarität zu vermeiden.
9.3.4 Niederohmmessung (UT512E)
Hinweis: Stellen Sie sicher, dass die zu messende Schaltung vor der Prüfung
spannungsfrei ist. Messen Sie keine stromführenden Geräte oder Schaltungen.Als
Teil der Isolationsprüfung verfügt das Prüfgerät über eine Funktion zur Messung der
kleinen Widerstände (0,1Ω~600Ω). Ohne Hochspannungsausgang drücken Sie die
Kapazitäts-/Widerstandstaste, um standardmäßig in die Kapazitätsmessung zu
gelangen. Drücken Sie sie erneut, um in den Widerstandsmessmodus zu wechseln.

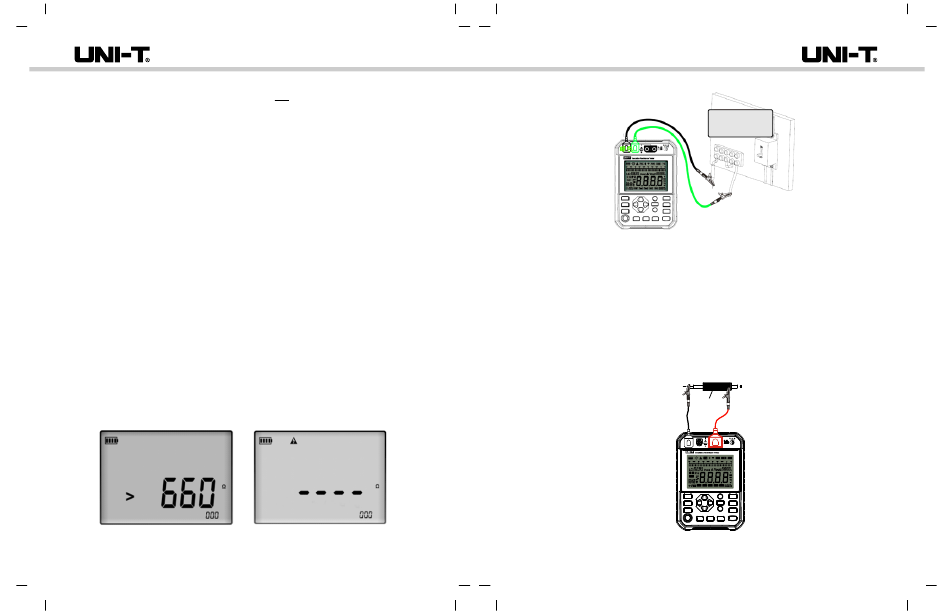

">660Ω" wird angezeigt, wie in Abb. 9.3.4.1 dargestellt. (Bei externem Spannungseingang
blinkt das Gefahrensymbol, und drücken Sie in diesem Fall die Prüftaste zur
Widerstandsmessung nicht, wie in Abb. 9.3.4.2 dargestellt). Verbinden Sie bei der
Widerstandsmessung das schwarze Erdungskabel mit der Klemme ERDUNG, das
grüne abgeschirmte Kabel mit der Klemme SCHUTZ und trennen Sie das rote
Hochspannungskabel; verbinden Sie die grünen und schwarzen Krokodilklemmen
mit der zu messenden Schaltung; drücken Sie die Prüftaste und warten Sie auf das
Messergebnis. Wie in Abb. 9.3.4.3 dargestellt, wird der Durchgang des
Erdungswiderstands gemessen.
Abb. 9.3.4.1
91
UT512D/E Benutzerhandbuch
Q
U
Abb. 9.3.4.2
UT512D/E Benutzerhandbuch
Messen Sie nicht im
aufgeladenen
Schwarz
Zustand
Rot
Abb. 9.3.4.3 Kabelanschluss für Niederohmmessung
X. Modi der Kabelverbindung
10.1. Prüfung des Kabelisolationswiderstands
A. Zweikabelanschluss
An der Oberfläche der inneren Isolierschicht in der Nähe des Kabelendes fließt ein
Leckstrom, der in den gemessenen Strom der ,,-"-Klemme einfließt, wodurch der
gemessene Widerstand niedriger ist als der tatsächliche Isolationswiderstand. Dieser
Modus kann für die Messung eines nicht zu hohen Widerstands verwendet werden,
wie in der Abb. unten dargestellt:
Shield
Schwarz
Abb. 10.1.1 Zweileiteranschluss
Rot
92
