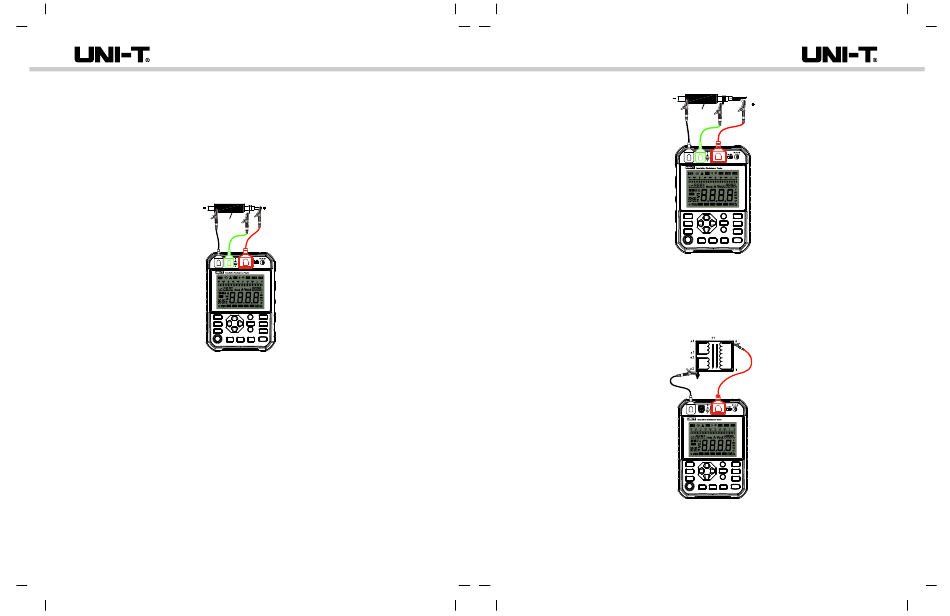

B. Messung des hohen Isolationswiderstands mit Dreileiteranschluss
Wickeln Sie den gut leitenden blanken Draht um die Außenseite der inneren
Isolierschicht und verbinden Sie die Sicherheitsklemme mit dem Außenleiter der
inneren Isolierschicht, um Leckstrom an der Oberfläche des Messobjekts zu
verhindern. Der Oberflächenleckstrom wird zur Sicherheitsklemme geleitet, um
den Oberflächenleckstrom auf dem Messpfad zwischen den Polen ,,+" und ,,-" zu
eliminieren und so die Messgenauigkeit zu verbessern, wie in der Abb. unten
dargestellt:
Shield
Grün
Schwarz
Rot
Abb. 10.1.2 Dreileiteranschluss
C. Messung des ultrahohen Isolationswiderstands mit Dreileiteranschluss
Wickeln Sie den gut leitenden blanken Draht um die Außenseite der inneren
Isolierschicht, verbinden Sie die Sicherheitsklemme mit dem Außenleiter der
inneren Isolierschicht und dem unbenutzten Kabel. Der Oberflächenableitstrom
wird zur Sicherheitsklemme geleitet, um den Oberflächenableitstrom auf dem
Messpfad zwischen den Polen ,,+" und ,,-" zu eliminieren, wodurch sichergestellt
wird, dass der gemessene Isolationswiderstand dem Isolationswiderstand zwischen
dem ausgewählten Kabel und dem äußeren Isolator entspricht und der Leckpfad
zwischen den Kabeln eliminiert wird, wie in der Abb. unten dargestellt:
93
UT512D/E Benutzerhandbuch
UT512D/E Benutzerhandbuch
Shield
Grün
Schwarz
Abb. 10.1.3 Dreileiteranschluss
10.2. Prüfung des Isolationswiderstandes von Transformatoren
A. Prüfung des Isolationswiderstandes zwischen Primärwicklung und Erdung der
Sekundärwicklung
Schwarz
Abb. 10.2.1 Anschluss der Prüfung
Rot
Rot
