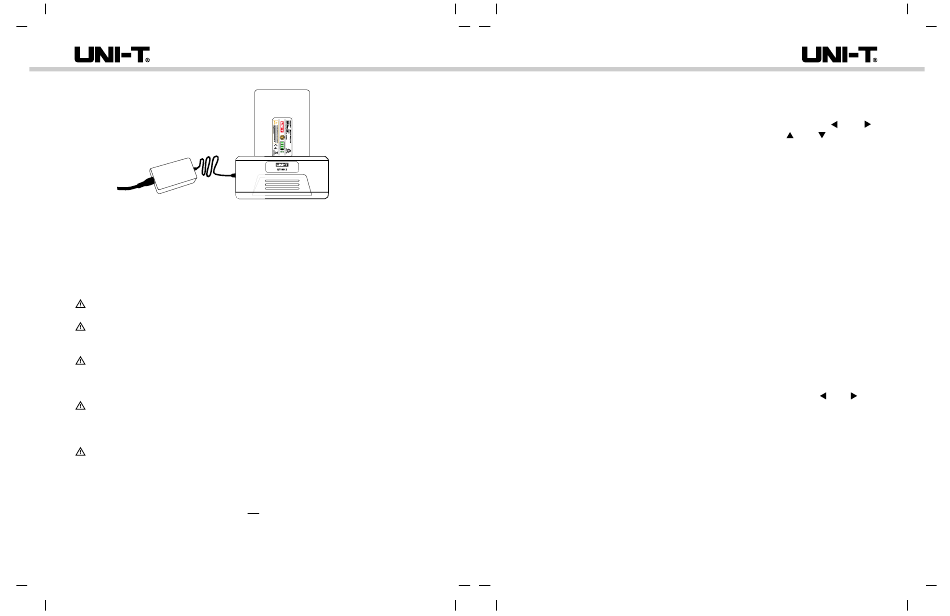

Abb. 9.2.2 Aufgeladen mit Ladeständer (optional: UT-W12)
Hinweis: Bevor Sie die Lithiumbatterie herausnehmen, schalten Sie bitte das
Prüfgerät aus und entfernen Sie alle Prüfkabel, um einen Stromschlag zu
vermeiden!
9.3 Grundlegende Messvorgänge
9.3.1 Messung des Isolationswiderstandes
Hinweis:
Zur Durchführung von Verdrahtungs- und Messvorgängen tragen Sie bitte vor
der Prüfung Hochspannungsisolierhandschuhe und Schutzkleidung.
Vergewissern Sie sich vor der Prüfung, dass das Messobjekt stromlos ist, und
messen Sie nicht die Isolierung von unter Spannung stehenden Geräten oder
Stromkreisen.
Bitte bedienen Sie das Prüfgerät mit Vorsicht, da es Hochspannung ausgibt.
Achten Sie auf guten Kontakt zwischen Messobjekt und Messleitung. Halten Sie
Ihre Hände von den Prüfklemmen fern, bevor Sie die Taste ,,TEST" drücken, um
die Prüfung durchzuführen.
Schließen Sie die beiden Messleitungen während der Prüfung
(Hochspannungsausgang) nicht kurz, und messen Sie den Isolationswiderstand
nicht nach dem Hochspannungsausgang, da dies sonst zu Verletzungen, Bränden
oder Produktschäden führen kann.
Für Widerstände unter 1MΩ im 250V-Bereich darf die Messdauer 10 Sekunden
nicht überschreiten und es können nicht mehrere aufeinanderfolgende Messungen
durchgeführt werden. Für Widerstände unter 2MΩ im 500V -Bereich, unter 5MΩ im
1000V-Bereich, unter 10MΩ im 2500V-Bereich gelten die gleichen Einschränkungen.
U
R=
Berechnungsformel:
I
Dabei ist R die gemessene Isolierung, U die Ausgangsspannung des Prüfgeräts
und I der Strom des gemessenen Stromkreises.
85
UT512D/E Benutzerhandbuch
(Ohm-Gesetz)
UT512D/E Benutzerhandbuch
9.3.1.1 Kontinuierliche Messung des Isolationswiderstandes
Wenn das Prüfgerät eingeschaltet wird, schaltet es in den Standardmodus der
kontinuierlichen Isolationswiderstandsmessung (250 V Ausgangsspannung).
Verbinden Sie die Messleitungen mit dem Messobjekt, drücken Sie
um den Hochspannungsbereich auszuwählen, drücken Sie
abgestimmte Schrittspannung auszuwählen, dann drücken Sie ,,TEST", um die
Prüfung durchzuführen, die LCD-Display zeigt die grundlegenden Elemente an,
einschließlich Batteriestrom, Hochspannungswarnsymbol (,,2Hz" blinkt),
Ableitstrom, Echtzeit-Ausgangsspannung, gemessener Isolationswiderstand,
Testwert des analogen Balkendiagramms, kontinuierliche Messdauer, Speicherkapazität,
usw. Drücken Sie ,,TEST", um die Prüfung zu beenden, schalten Sie die Prüfspannung
des Isolationswiderstandes aus, schalten Sie die Prüfkontrollleuchte aus und entladen
Sie sich automatisch schnell (der Entladeverlauf wird angezeigt), die LCD- Display
behält das aktuelle Messelement bei.
9.3.1.2 Timer-Messung
Drücken Sie bei der Isolationswiderstandsmessung ohne Hochspannungsausgang
die Taste ,,TIME", um den Timer-Messmodus aufzurufen.
Beim Durchlaufen des Isolationswiderstands-Messmodus unterscheidet sich das
Display des Timer-Messmodus von der anderer Messmodi. Es gibt keine
Zeiteinstellungsschnittstelle in der Standard-Dauermodusschnittstelle, es gibt ein
PI-Symbol für die Polarisationsindexmessung und ein DAR-Symbol für die
Absorptionsverhältnismessung.
Beim Aufrufen des Timer-Messmodus werden Time1 und das Timer-Symbol auf
dem LCD angezeigt, der Standard-Countdown von 05:00 blinkt (Mantisse), um
anzuzeigen, dass der Benutzer die Zeit einstellen kann. Drücken Sie
die zu ändernde Ziffer (ähnlich dem Cursor) der Zeit auszuwählen, drücken Sie ▲
und ▼, um den Wert der ausgewählten Ziffer der Zeit zu ändern, und drücken Sie
dann ,,ENTER", um die Änderung zu bestätigen und zu speichern, oder drücken
Sie ,,ESC", um die Änderung abzubrechen.
Drücken Sie ,,TEST", um den Test durchzuführen. Das LCD zeigt die grundlegenden
Elemente an, einschließlich Batteriestrom, Hochspannungswarnsymbol, Leckstrom,
Echtzeit-Ausgangsspannung, gemessener Isolationswiderstand, Testwert des
analogen Balkendiagramms, Time1, eingestellte Countdown-Zeit, Speicherkapazität
usw.
Wenn die eingestellte Zeit abgelaufen ist, endet der Test automatisch, die Testanzeige
schaltet sich aus, und der Tester entlädt sich automatisch schnell (Entladeverlauf
wird angezeigt), die LCD-Display zeigt die aktuell gemessenen Elemente an.
und
,
und
, um die fein
und
, um
86
