Klingenschraube überprüfen / montieren
TIPP
Wurde vor der Demontage festgestellt, das sich die Klingenschraube offensichtlich gelo-
ckert hat, dann Klingenschraube nicht mehr überprüfen, sondern durch eine neue Klingen-
schraube samt neuer Mutter ersetzen.
►

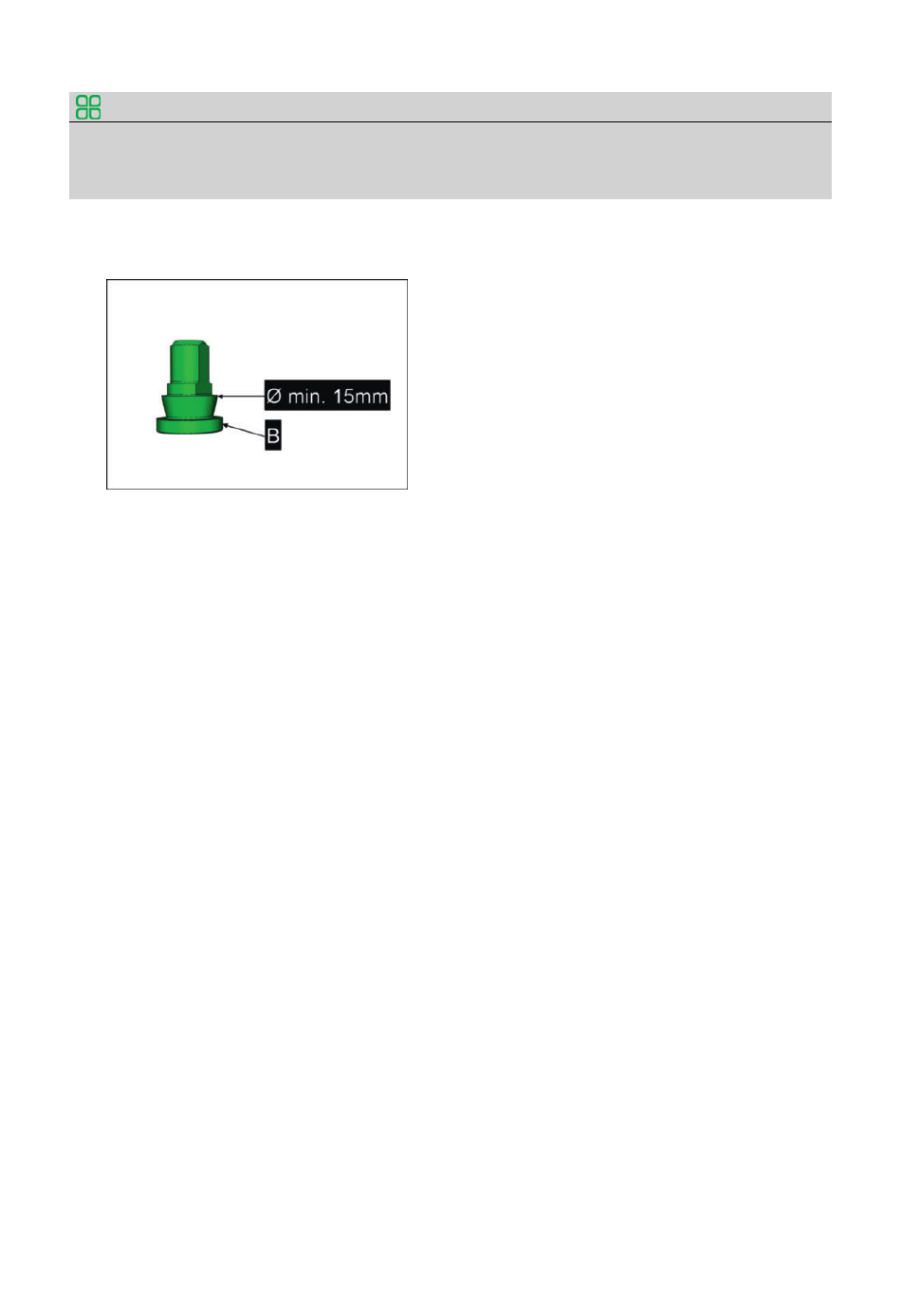

Durchmesser an der breitesten Stelle des Konus an der Klingenschraube nachmessen.
Der Mindestdurchmesser darf 15mm nicht unterschreiten.
B = Klingenschraubenkopf
▷
Wird der Mindestdurchmesser bereits annähernd erreicht oder sogar unterschritten,
dann muss die Klingenschraube umgehend durch eine neue Schraube ersetzt wer-
den.
▷
Wird der Mindestdurchmesser nicht annähernd erreicht, dann kann die Schraube
weiter verwendet werden, ausgenommen der Klingenschraubenkopf weist Abnut-
zungen auf.
►
Klingenschraubenkopf (B) überprüfen.
▷
Weist der Klingenschraubenkopf Abnutzungen auf, dann ist die Klingenschraube
auf jeden Fall auszutauschen.
▷
Weist der Klingenschraubenkopf keinerlei Abnutzungen auf, dann kann die Klingen-
schraube weiter verwendet werden, ausgenommen es wurde am Beginn der Über-
prüfung übermäßiger Verschleiß am Schraubenkonus festgestellt.
►
Bereich um die Klingenschraube und die Bohrung von Verschmutzungen befreien.
►
Klingenschraube wie demontiert wieder montieren und mit 120Nm festziehen.
►
Anschließend kann bei Bedarf die Mähklinge wieder montiert werden (Drehrichtung be-
achten).
Mähklingenhalter überprüfen
►
Der Mähklingenhalter darf im Bereich der Bohrung geringe Verschleißspuren aufweisen,
die jedoch nicht die Ausmaße der Markierung am Bild unten annehmen dürfen.
3784.de-DE.80W.0
Betriebsanleitung NOVACAT 352 ED/RCB/CF
Instandhaltung
| 151
