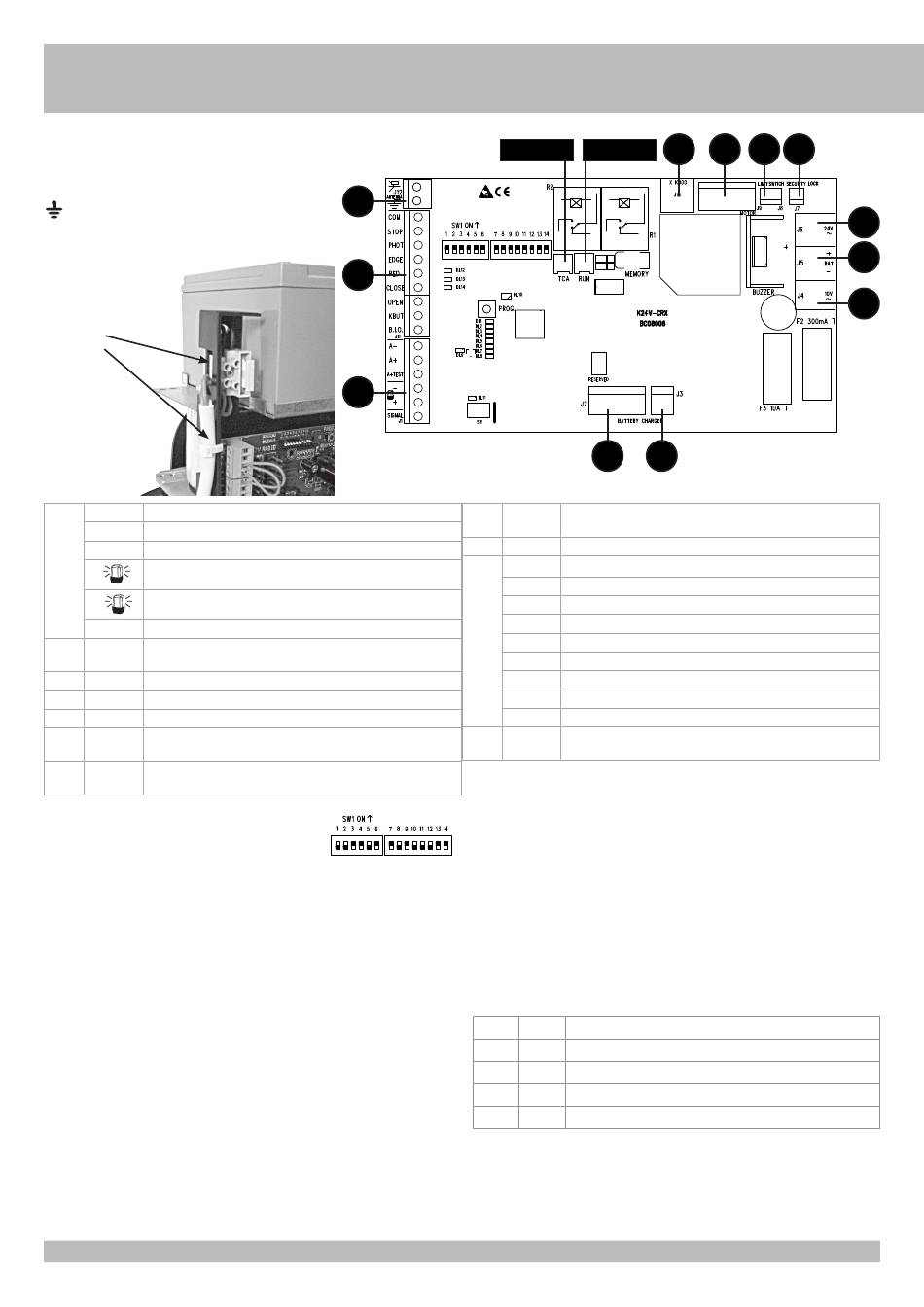

A - CONNESSIONI
ALIMENTAZIONE RETE ESTERNA ALLA SCHEDA 230 Vac
50/60 Hz (120 Vac 60 Hz a richiesta)
F > FASE
N > NEUTRO
> TERRA
F1 T2A fusibile sul morsetto di alimentazione
generale
Collegamento e
fissaggio del cavo di
alimentazione.
J1 A- COMUNE ALIMENTAZIONI ACCESSORI E AUTOTEST COSTA
A+ POSITIVO PER ALIMENTAZIONE ACCESSORI 24Vdc
A+ TEST POSITIVO PER ALIMENTAZIONE AUTOTEST COSTA A 24Vdc
NEGATIVO LAMPEGGIATORE 24Vdc 20W
-
POSITIVO LAMPEGGIATORE 24Vdc 20W
+
SIGNAL SPIA CANCELLO APERTO 24Vdc MAX 10 W
J2-J3 BATTERY CONNETTORI PER SCHEDA DI RICARICA BATTERIE (COD. ACG4664
CHARGER OPZIONALE)
J4 10V CONNETTORI PER SECONDARIO TRASFORMATORE A 10 VAC
J5 BAT CONNETTORI PER BATTERIE (OPZIONALI)
J6 24V CONNETTORI PER SECONDARIO TRASFORMATORE A 24 VAC
J7 SECURITY CONNETTORE PER MICROINTERRUTTORE SBLOCCO MANUALE
LOCK
J8 LIMIT CONNETTORE PER FINECORSA ELETTRICI O MAGNETICI
SWITCH
B – SETTAGGI
DIP 1 regolazione corsa con finecorsa elettrici o magnetici
(punto C)
DIP 2 programmazione apertura totale (punto D)
DIP 2-1 programmazione tempi apertura pedonale (punto E)
DIP 1-2 memorizzazione/cancellazione codici radio per comando apertura totale (punto
F)
DIP 1-3 memorizzazione/cancellazione codici radio per comando apertura pedonale
(punto G)
MICROINTERRUTTORI DI GESTIONE
DIP 3
ON - partenza graduale attiva
OFF - partenza graduale non attiva
DIP 4
ON - fotocellule attive solo in chiusura
OFF - fotocellule sempre attive
DIP 5
ON - riscaldatore attivo
OFF - riscadatore non attivo
DIP 6
ON - comando radio, pulsante k butt e pedonale in modalità automatica
OFF - comando radio, pulsante k butt e pedonale in modalità passo passo
DIP 7
ON - sensore di impatto attivo
OFF - sensore di impatto non attivo
Trimmer TCA
J12
J11
J1
J9 MOTOR
J10 X K800
J11 COM
STOP
PHOT
EDGE
CLOSE
OPEN
KBUT
B.I.O.
J12 ANTENNA MORSETTI DEDICATI AL COLLEGAMENTO DI UN ANTENNA 433,92
DIP 8
ON - richiusura immediata dopo transito fotocellule attiva
OFF - richiusura immediata dopo transito fotocellule non attiva
DIP 9
ON - modalità funziona sempre anche con radiocomando
OFF - modalità funziona sempre solo con pulsanti di comando
DIP 10
ON - autotest costa attivo
OFF - autotest costa non attivo
DIP 11
ON - prelampeggio attivo
OFF - prelampeggio non attivo
DIP 12
OFF
ON
OFF
ON
DIP 14
ON - abilitazione sistema radio SUN/MOON
OFF - abilitazione sistema radio SUN-PRO
9
J10
Trimmer RUN
J2 J3
CONNETTORE PER MOTORE 24Vdc ED ENCODER 5VDC (NON
UTILIZZARE)
CONNETTORI PER COLLEGAMENTO MOTORE K800
COMUNE DEI CONTATTI (GND)
CONTATTO IMPULSO DI STOP (NC)
CONTATTO FOTOCELLULE (NC)
CONTATTO COSTA (NC)
PED CONTATTO IMPULSO DI APERTURA PEDONALE (NO)
CONTATTO IMPULSO DI CHIUSURA (NO)
CONTATTO IMPULSO DI APERTURA (NO)
CONTATTO IMPULSO SINGOLO (NO)
CONTATTO (NO) DEDICATO AD UN OROLOGIO
MHz
DIP 13 SENSIBILITÁ DEL SENSORE D`IMPATTO (ATTIVO SE DIP 7 IN ON)
OFF
OFF MEDIO ALTA
ON MEDIO BASSA
ON
J9 J8 J7
J6
J5
J4
ALTA
BASSA
