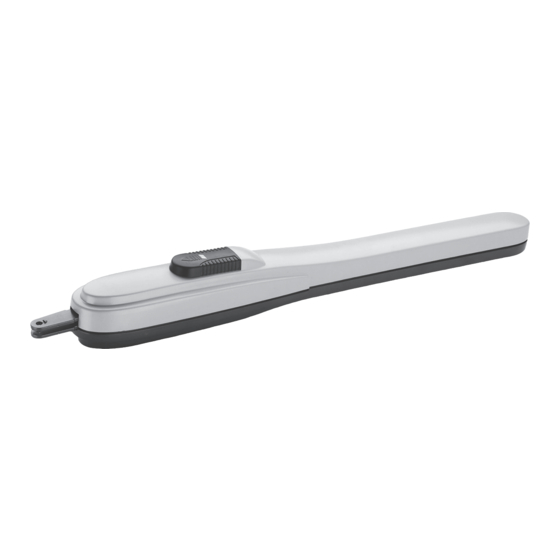

RIB KING ICE Bedienungsanleitung
Torantriebe fuer flugeltore mit eingebauter heizungskarte
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
KING ICE
Operatore
Operateur
Operator
Torantrieb
Operador
KING ICE
KING ICE L
ITALIANO pag. 05 / FRANÇAIS pag. 15 / ENGLISH page 25 / DEUTSCH pag. 35 / ESPAÑOL pag. 45
OPERATORE IRREVERSIBILE PER CANCELLI A BATTENTE CON SONDA RISCALDATRICE
INCORPORATA
OPERATEUR IRREVERSIBLE POUR PORTAILS À BATTANT AVEC SONDE DE RÉCHAUFFAGE
INCORPORÉE
IRREVERSIBLE OPERATOR FOR LEAF GATES WITH IN BUILT HEATER PROBE
TORANTRIEB FÜR FLÜGELTORE MIT EINGEBAUTER HEIZUNGSKARTE
OPERADOR IRREVERSIBLE PARA PUERTAS BATIENTES CON SONDA DE CALENTAMIENTO
INCORPORADA
Alimentazione
Peso max cancello
Alimentation
Poids maxi portail
Power Supply
Max gate weight
Stromspannung
Max Torgewicht
Alimentacion
Peso máx verja
230V 50Hz
400 kg / 880 lbs
230V 50Hz
500 kg / 1100 lbs
Forza max di spinta
Force maxi de poussée
Thrust force
Max. Schubkraft
Fuerza max de empuje
1800 N
1800 N
Codice
Code
Code
Kode
Codigo
AA14019
AA14027
Inhaltsverzeichnis
Verwandte Anleitungen für RIB KING ICE
Inhaltszusammenfassung für RIB KING ICE
- Seite 3 (z.B.mit einen Schluesselkatsten in einem Panzergehaeuse). 2° - For the section and the type of the cables RIB advices to use a cable of H05RN-F 2° - RIB empfiehlt den Kabeltyp H05RN-F mit einem minimalen Querschnitt von 1,5 mm...
-
Seite 35: Technische Eigenschaften
ANLAGEN LAY-OUT TECHNISCHE EIGENSCHAFTEN KING ICE ist ein irreversibler System mit eingebauter Heizungskarte, zur Förderung von Flügeltorantriebe mit Flügellänge bis 5 m (Abb. 1) in extrem kälteren Regionen. Dank der T2-Steuerung, wird KING automatisch erhitzt, ❷ ❸ sobald die Motortemperatur unter 10°C sinkt. Dies garantiert optimale Leistung sogar bei -30°C. - Seite 36 Das Flugeltor muß fest an der Angelpunkten der Träger fixiert sein, darf sich während der Bewegung nicht biegen und ohne Reibung bewegen. Bevor KING ICE montiert wird ist es besser alle Hindernisse, die bei der Montage auftreten können festzustellen. Bei einem Tor wie in Abbildung 1 müssen keine Veränderungen vorgenommen werden.
-
Seite 37: Wartung
Um die erwünschte Schliessweite einzustellen, müssen Sie die Endschalter (B) verstellen. NOTENTRIEGELUNG Um das Tor des Modells KING ICE manuell zu bedienen, müßen Sie den dafür vorgesehenen Schlußel in das Schloß stecken und ihn 3mal entgegen dem Uhrzeigersinn drehen (Abb. 11). -
Seite 38: Für Eine Korrekte Installation Mit Zwei Mechanische Sperrvorrichtung
S1-Z KING ICE 90° 2,51*÷3,00* S1-Y KING ICE 3,01*÷3,50* KING ICE L 3,51*÷4,00* KING ICE L ANT KING ICE L Min.÷Max Leaf attachment KING ICE L 1÷1,80 S1-Z KING ICE 1,81÷2,20 S2-Y KING ICE 2,21÷2,50* S1-Y KING ICE 110° 2,51*÷3,00* KING ICE L 3,01*÷3,50*... -
Seite 39: Elektroanschlüsse
(nur für die Modelle CRX) NICHT DIE ÜBERBRÜCKUNG BERÜHREN ! OHNE FUNKSYSTEM NICHT BETRIEBSFÄHIG ! PROBE Klemmbrett zur Verbindung der eingebauten Heizungskarte im Getriebemotor KING ICE, durch Verbinder A. RADIO Eingebautes Funkmodul (Modell CRX), oder Steckvorrichtung für Funkempfänger RIB mit Speisung 24V Vdc. JP17... - Seite 40 BLINKER MOTOR 2 KONDENSATOR M2 ANTENNE BEFLECHTUNG KONDENSATOR M1 MOTOR 1 ANTENNE R=2,2K SIGNAL BUZZER 24 Vdc für AUTOTEST FÜR GELENKRIPPE 24 Vdc für ZUBEHÖRE FOTOZELLEN SPEISUNG RIPPE 230Vac 50 Hz SCHRITT BEI SCHRITT FUSSGÄNGER ALLGEMEINE ELEKTRO- SCHLOSS B - BETRIEBSMIKROSCHALTER an den Motor/en-Leitern verändert (bei Umdrehung im Uhrzeigersinn wird die Geschwindigkeit erhöht).
- Seite 41 Klemme J7 der Steuerung T2 verbinden >- frei EINGEBAUTE HEIZUNG KING ICE Getriebemotor ist durch Verbinder A zur Verbindung einer Sonde versehen, zur Vermessung PROBE). der Motorgebiettemperatur. Der Betrieb von Erwärmungsphase im Motor wird von Anzündung der Led DL6-DL7 für Motor Nr. 1 Die Verbindung zwischen Klemme J7 und Steuerung T2 mit Verbinder A ausführen, welche Sie im...
- Seite 42 5 - Ende des Vorgangs. Mit DIP 6 kann die Funktionsweise des Steuerdruckschalters für die Fußgängerzone gewählt werden. DIP6 OFF => nimmt die Steuerungen öffnen-stopp-schließen-stopp-öffnen usw. zyklisch vor. F - PROGRAMMIERUNG FUNKCODES FUSSGÄNGERÖFFNUNG DIP6 ON => Öffnet das geschlossene Tor. Ist bei Betätigung während der Öffnung nicht (MAX.
- Seite 43 UND MIT DIP 13 AUF OFF DEAKTIVIERT WERDEN. IN DER TAT, DER FUNKTIONSTEST DER PROFILE Steuereinheit. IST NUR DANN MÖGLICH; WENN ES SICH UM VORRICHTUNGEN MIT EINEM EIGENEN SPEISEGERÄT Gefährdet und es kann vorkommen, dass die Vorgänge blockiert werden. HANDELT. EIN MECHANISCHES PROFIL KANN NICHT ÜBERWACHT WERDEN UND DER DIP 13 MUSS WIEDERAUFNAHME DES BETRIEBS NACH EINEM STROMAUSFALL DAHER AUF OFF GESTELLT WERDEN.
- Seite 44 OPTIONEN Für die Anschlüsse und die technischen Daten der Zubehöre verweisen wir auf die entsprechenden Betriebsanleitungen. FERNSENDER SUN SPARK SUN 2CH Kode ACG6052 SUN 4CH Kode ACG6054 SUN CLONE 2CH Kode ACG6056 SUN CLONE 4CH Kode ACG6058 Um die bestmöglichen Leistungen mit den o. g. Apparaten zu erhalten, muss eine auf die Frequenz des Funkempfängers abgestimmte Antenne montiert werden.
- Seite 55 We declare under our responsibility that KING ICE operator is conform to the following standards: Wir erklaeren das der KING ICE den folgenden EN-Normen entspricht: Declaramos bajo nuestra responsabilidad que los operators KING ICE es conforme a la siguientes normas y disposiciones: EN 301 489-1...
