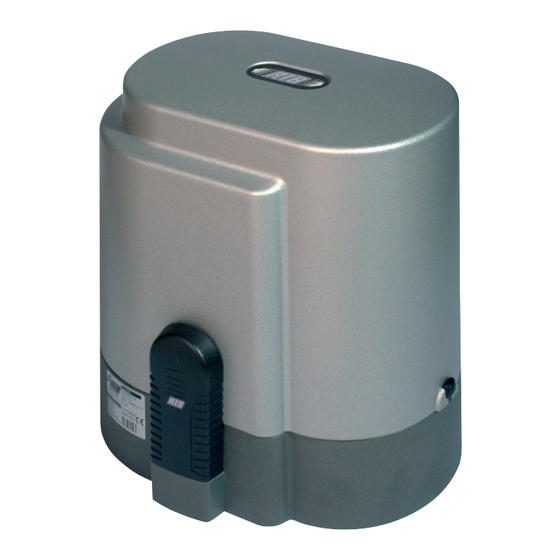

RIB AA30091 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks

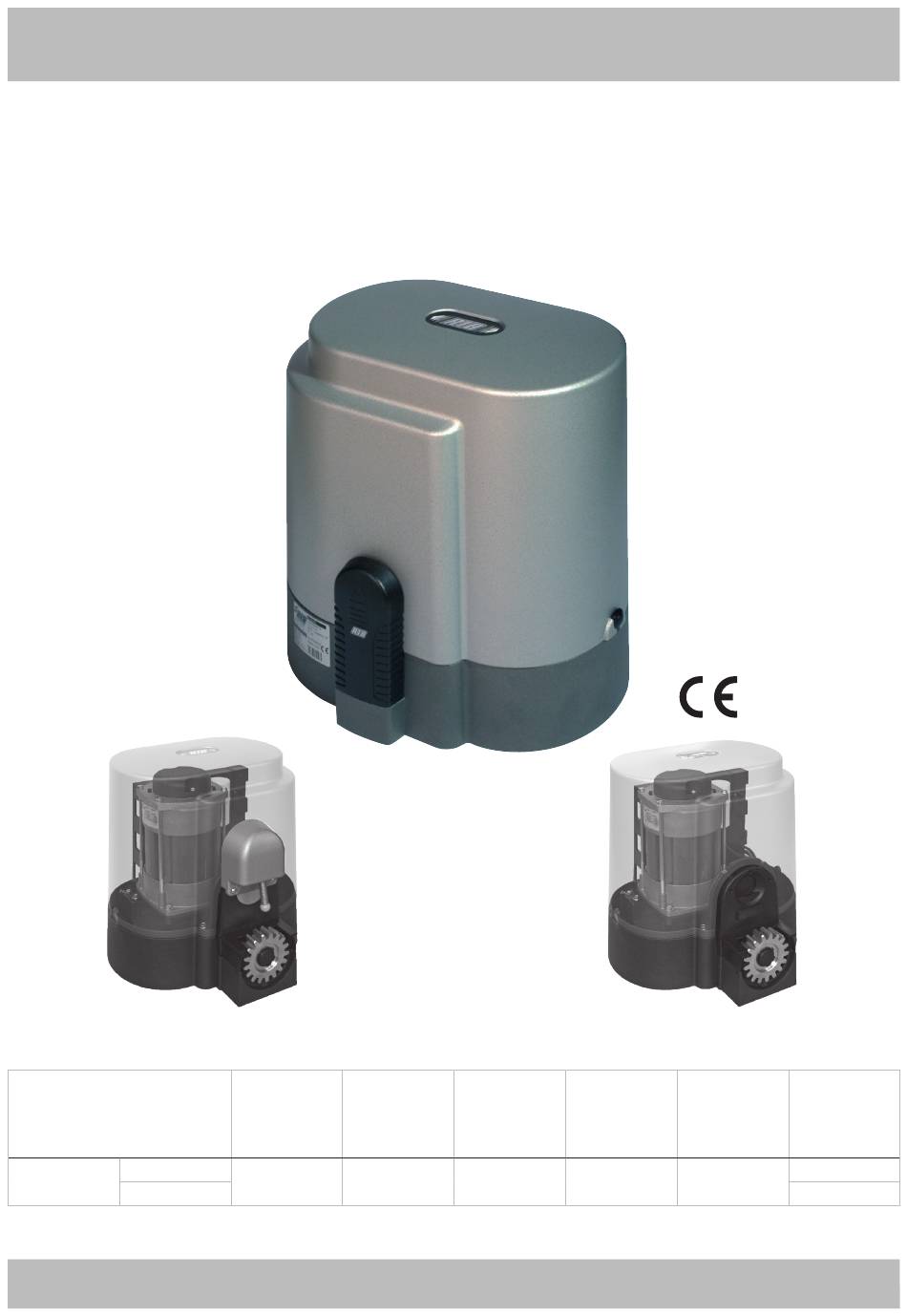

K800 24V
K FCE
Operatore
Operateur
Operator
Torantrieb
Operador
FCE
K800 24V
FCM
ITALIANO pag. 05 / FRANÇAIS pag. 16 / ENGLISH page 27 / DEUTSCH pag. 38 / ESPAÑOL pag. 49
con / avec / with / mit
Alimentazione
Peso max cancello
Alimentation
Poids maxi portail
Power Supply
Max gate weight
Stromspannung
Max Torgewicht
Alimentacion
Peso máx verja
230V 50/60Hz
800 kg / 1760 lbs
K 24V-CRX
Spinta
Spinta max
Poussée
Poussée maxi
Thrust
Max Thrust
Schubkraft
Max Schubkraft
Empuje
Max Empuje
382 N
550 N
1
K FCM
Coppia max
Couple maxi
Max torque
Max. Drehmoment
Coppia max
AA30091
18,5 Nm
AA30093
Codice
Code
Code
Code
Codigo
Inhaltsverzeichnis
Verwandte Anleitungen für RIB AA30091
Inhaltszusammenfassung für RIB AA30091
- Seite 3 (for example by installing inside a locked board). anerkanntes Konformitätszeichen besitzt. Solch ein Geraet muss vor Vandalismus 2° - For the section and the type of the cables RIB advices to use a cable of H05RN-F type geschuetzt werden (z.B.mit einen Schluesselkatsten in einem Panzergehaeuse).
-
Seite 38: Technische Eigenschaften
ANLAGEN LAY-OUT 1 - Betriebsgerät K 2 - Externe Fotozellen 3 - Zahnstange Modul 4 4 - Schlüsselwählschalter 5 - Radioantenne 6 - Blinkleuchte 7 - Laufbegrenzer (Nocken) 8 - Mechanische Kontaktleisten 9 - Mechanische Kontaktleisten mit RED 10 - Interne Fotozellen 11 - Standsäulen für Fotozellen 12 - Mechanische Anschläge TECHNISCHE... -
Seite 39: Vor Der Montage Auszuführende Überprüfungen
INSTALLATION K800 24V VOR DER MONTAGE AUSZUFÜHRENDE ÜBERPRÜFUNGEN !! DAS TOR MUSS REIBUNGSFREI LAUFEN !! ANMERKUNG: Es ist erforderlich, die Charakteristiken des Tors an die geltenden Normen und Gesetze anzupassen. Das Tor kann nur automatisch Angeschlossen werden, wenn es in einem einwandfreien Zustand ist und der EN12604 entspricht. - Das Tor welches keine Gehfluegelfunktion hat,in diesem Fall ist es erforderlich das Tor mit der norm EN12453 in Einklang zu bringen(z.B. -
Seite 40: Motorbefestigung Und Zahnstange
MOTORBEFESTIGUNG UND ZAHNSTANGE Die Zahnstange muss gegenüber der Motorhalterung in einer entsprechendenden Höhe befestigt werden. Diese Höhe kann mittels an der Zahnstange befestigten Ösen verändert werden. Die Höhenregulierung muss solange erfolgen, bis das Tor sich während der Bewegung nicht mehr auf das Zugrad K aufstützt (5, 6). Um die Zahnstange am Tor zu befestigen, müssen 5-mm-Bohrungen und M6-Gewinde ausgeführt werden. -
Seite 41: Elektroanschlüsse
ELEKTROANSCHLÜSSE K 24V Kode AC08005 SICHERUNG DER Endschalter MANUELLE Öffnen und Schließen ENTRIEGELUNG ANTENNE 433 MHz STROMVERSORGUNG 230Vac 50Hz FUSE x K800 T 1,6A TRANSFORMATOR ANTENNE Zopfflechten GEMEINSAME ERDUNGSKONTAKT 24Vac STOPPSCHALTER FOTOZELLEN KONTAKTLEISTE FUSSGÄNGER SCHLIEßEN 10Vac ÖFFNEN EINZELIMPULS SICHERUNGSBATTERIEN ZEITGESTEUERTE FÜR BATTERIELADEPLATINE ÖFFNUNG (EXTRA) -
Seite 42: Mikroschalter Für Steuerung Dip
A - VERBINDUNGEN VERSORGUNG VON EXTERNEM NETZ ZUR PLATINE 230 V Trimmer TCA Trimmer RUN AC 50/60 Hz (120 V AC 60 Hz auf Anfrage) > PHASE > NULLLEITE > ERDE T1,6A SICHERUNG AUF DER ALLGEMEINEN VERSORGUNGSKLEMME Befestigung des Stromkabels ALLGEMEIN KONTAKT FÜR VERSORGUNG VON ZUBEHÖRTEILEN UND LIMIT STECKVERBINDER FÜR ELEKTRISCHE ODER MAGNETISCHE... -
Seite 43: C - Laufeinstellung Mit Elektrischen Oder Magnetischen Endschaltern
Die Einstellung ist sehr nützlich, um die Automation konform nach den europäischen Normen Achtung: Wenn Eingänge STOP, PHOT EDGE nicht bezüglich der Auswirkungen zu machen. angeschlossen sind, Programmierung Brücken zwischen COM-STOP, COM-PHOT COM-EDGE ausführen. Anmerkung: Die abgebremste Bewegung ist nicht einstellbar, da sie automatisch berechnet wird. Anmerkung: In diesem Fall die Sicherheitsfunktionen SF1 (Kontaktleiste), TCA >... -
Seite 44: Trimmer Automatische Völlige Schliessung (Tca) Oder Schliessung
5 - Ende des Verfahrens. Betätigung während der Öffnungsbewegung hat keinerlei Wirkung. Bei Betätigung bei offenem Tor wird dasselbe LÖSCHUNG ALLER FUNKCODES FÜR DIE VÖLLIGE ÖFFNUNG geschlossen. Bei Betätigung während der Schließung, wird Die Löschung kann erst bei stillstehendem Tor durchgeführt werden. das Tor wieder geöffnet. -
Seite 45: Visuelle Und Akustische Signalisierungen
das Tor nicht. Während des Betriebs werden die Photozellen sowohl bei der Während bzw. nach dem einminütigen Alarm kann der Betrieb des Tors mit einer beliebigen Öffnung (Fortsetzung der Öffnungsbewegung erst nachdem der Lichtstrahl Steuertaste wiederhergestellt werden. der Photozellen befreit wurde) als auch bei der Schließung (Fortsetzung der umgekehrten Bewegung erst nachdem der Lichtstrahl der Photozellen befreit STOPP-TASTE (COM-STOP) - Sicherheitsfunktion SF3 –... -
Seite 46: Signalisierungen Während Des Betriebs
ÜBERSICHTSTABELLE DER ALARME UND VISUELLEN UND AKUSTISCHEN SIGNALISIERUNGEN SIGNALISIERUNGEN WÄHREND DER PROGRAMMIERPHASE EREIGNIS STATUS BUZZER STATUS BLINKLEUCHTE STATUS LED DL 1 PROGRAMMIERUNG DIP 1 > EIN (TOTMANNSCHALTUNG) ABGESCHALTET ABGESCHALTET BLINKT 250 MS EIN-AUS ODER DEFEKT EINER SICHERHEITSVORRICHTUNG (IMMER AKTIVER MODUS) DIP 2 >... -
Seite 47: Abschliessende Arbeiten
TECHNISCHE MERKMALE STÖRUNGSBEHEBUNG - Temperaturbereich -10 ÷ +55°C Nachdem alle Anschlüsse genau nach dem Schaltplan ausgeführt wurden und das Tor in die - Feuchte < 95 % ohne Kondensat Zwischenstellung gebracht wurde, überprüfen, ob sich die LED DL4, DL7, DL8, DL9, DL12, - Versorgungsspannung 230 V~ ±10 % (120 V 60 Hz auf Anfrage) DL13, DL14 korrekt einschalten. - Seite 48 OPTIONEN Für die Anschlüsse und die technischen Daten der Zubehöre verweisen wir auf die entsprechenden Betriebsanleitungen. NYLON ZAHNRAD MOD. 4 EINZUZEMENTIERENDE PLATTE Kode ACG8107 mit verzinkter Ecke, als Stange zu 1m. Ideal für Tore bis zu einem Gewicht von 1000 kg. Kode ACS9000 10 m (1 m x 10) Kode ACS9001...
