4 | Montage Verdichter

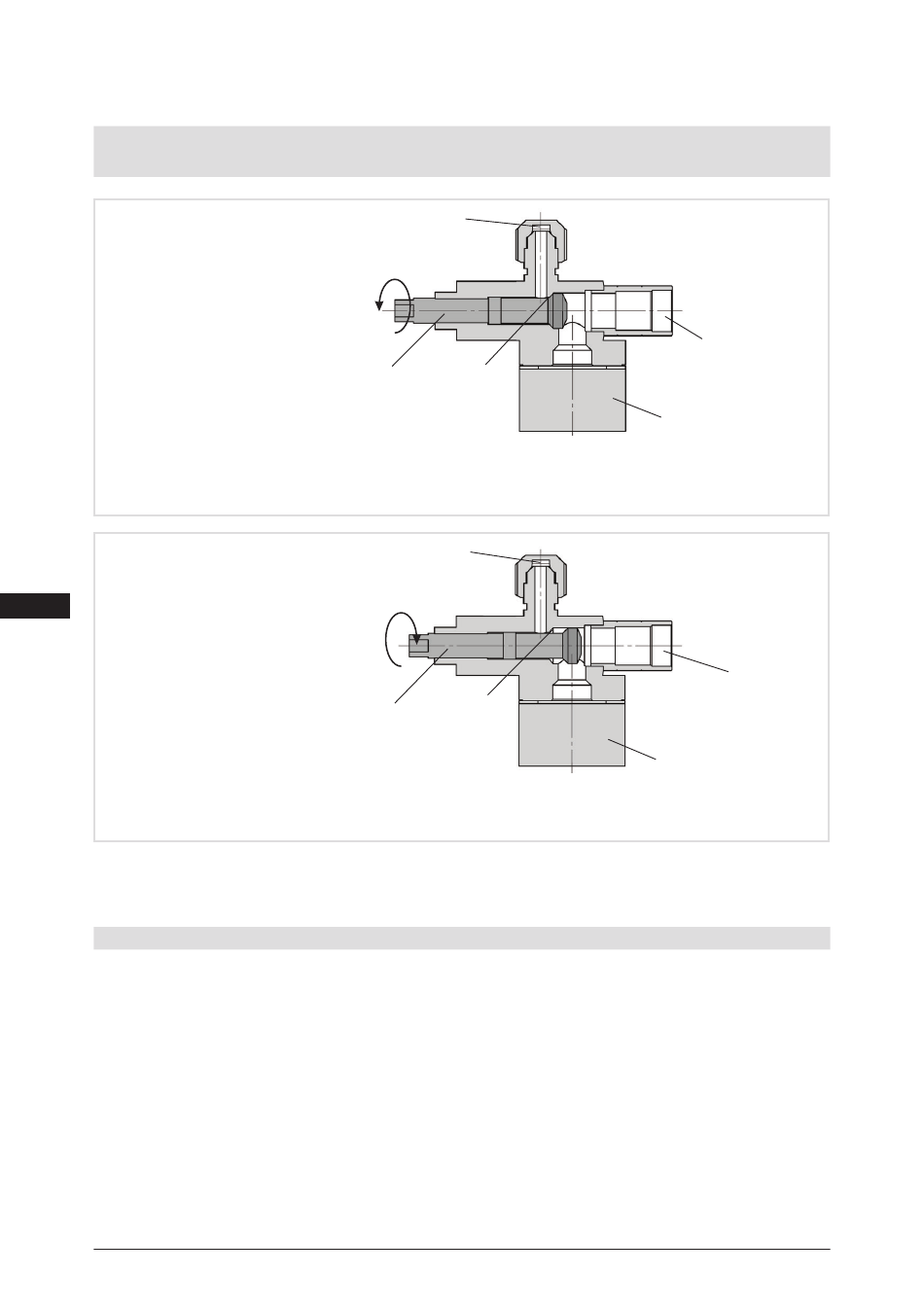

4.9 Funktionsweise der absperrbaren Serviceanschlüsse
Druckabsperrventil
Öffnen des Absperrventils:
Spindel: nach links (gegen den Uhrzeiger) bis zum Anschlag aufdrehen.
—> Absperrventil voll geöffnet / Service-Anschluss geschlossen
D
GB
F
E
Öffnen des Serviceanschlusses
Spindel: 1/2 -1 Umdrehung nach rechts drehen.
—> Service-Anschluss geöffnet / Absperrventil geöffnet.
Nach betätigen der Spindel generell die Spindelschutzkappe wieder montieren und mit 14-16 Nm
anziehen. Diese dient im Betrieb als zweites Dichtelement.
4.10 Saugleitungs-Filter und Filtertrockner
Bei Anlagen mit längeren Rohrleitungssystemen und höherem Verschmutzungsgrad wird ein saugseiti-
ger Filter empfohlen. Der Filter sollte bei Verschmutzung, abhängig vom Verschmutzungsgrad, erneuert
werden (reduzierter Druckabfall).
Bei Feuchtigkeit im Kältekreislauf kann es zu Kristall- und Hydratbildung kommen. Aus diesem Grund
empfehlen wir einen Filtertrockner und ein Schauglas mit Feuchtigkeitsindikator einzusetzen.
12 | AQ452817532729de-000201
Serviceanschluss
geschlossen
Anschluss
Spindel
gesperrt
Serviceanschluss
geöffnet
Anschluss
Spindel
offen
Rohranschluss
Verdichter
Rohranschluss
Verdichter
© Danfoss | Climate Solutions | 2023.06
Abb. 17
Abb. 18
