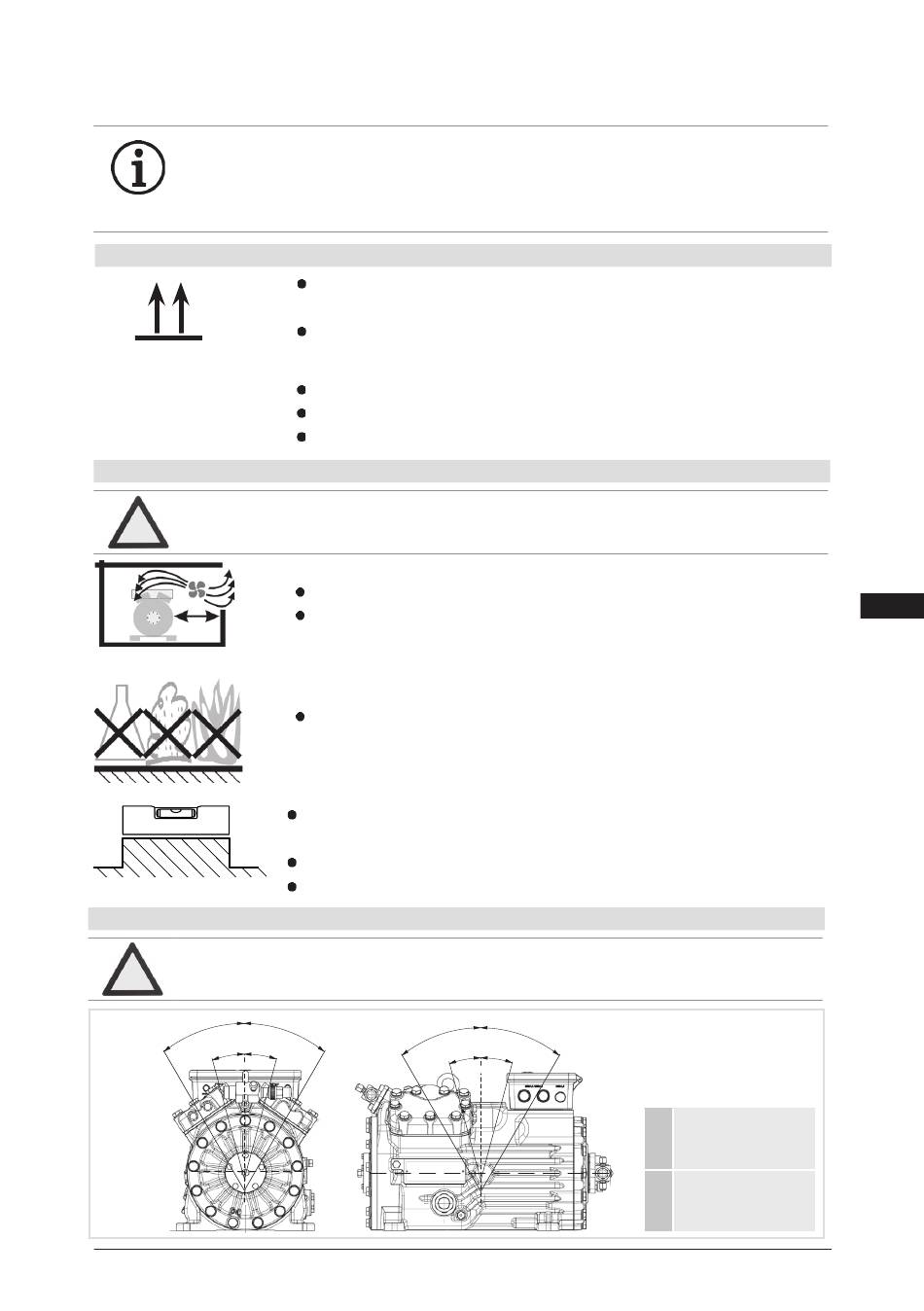

4 | Montage Verdichter
4.1 Lagerung und Transport
?
Abb. 5
Abb. 6
4.2 Aufstellung
3
Abb. 7
Abb. 8
Abb. 9
4.3 Maximal zulässige Schräglage
Abb. 10
ng
Zeichn.-Nr.
Teile-Nr.
x.xxxx-xxxxx.x
© Danfoss | Climate Solutions | 2023.06
Benennung:
400
INFO
Neuverdichter
Lassen Sie diese Schutzgasfüllung so lange wie möglich im Ver-
dichter und verhindern Sie Lufteintritt. Kontrollieren Sie den Ver-
dichter auf Transportschäden, bevor Sie mit den Arbeiten beginnen.
Lagerung bei (-30°C) - (+70°C), maximal zulässige relative
Luftfeuchtigkeit 10% -95 %, keine Betauung
Nicht in korrosiver Atmosphäre, Staub, Dampf oder brennbarer
Umgebung lagern.
Transportöse benutzen.
Nicht manuell heben!
Hebezeug verwenden!
ACHTUNG
Anbauten (z.B. Rohrhalterungen, Zusatzaggregate, Befestigungs-
2
teile usw.) am Verdichter sind nicht zulässig!
Ausreichend Freiraum für Wartungsarbeiten vorsehen.
Ausreichende Belüftung des Verdichters vorsehen.
Nicht in korrosiver Atmosphäre, Staub, Dampf oder brenn-
barer Umgebung betreiben.
Aufstellung auf ebener Fläche oder Rahmen mit ausrei-
chender Tragkraft. Schräglage nur nach Rücksprache.
Einzelverdichter vorzugsweise auf Schwingungsdämpfer
Duplex- und Verbundschaltungen grundsätzlich starr.
ACHTUNG
Durch mangelnde Schmierung können Schäden am Verdichter
auftreten. Halten Sie die angegebenen Werte ein.
A
A
a
a
Zone
Änderungs-Nr.
Blatt:
Maßstab:
Ausgangsteil, bzw. Rohteil:
-
1/x
1:1
Werkstoff:
sind
ab
Werk
1
F
E
D
A
A
a
a
C
Datum
Bearb.
Gepr.
B
-
Lieferantenzeichnung
Alternativbezug:
mit
Schutzgas
befüllt
max. 30°,
A
max. 2 Minuten
max. 15°,
a
Dauerbetrieb
AQ452817532729de-000201 | 9
.
