9.5.2 Kompletter Schaltplan externe Anschlüsse

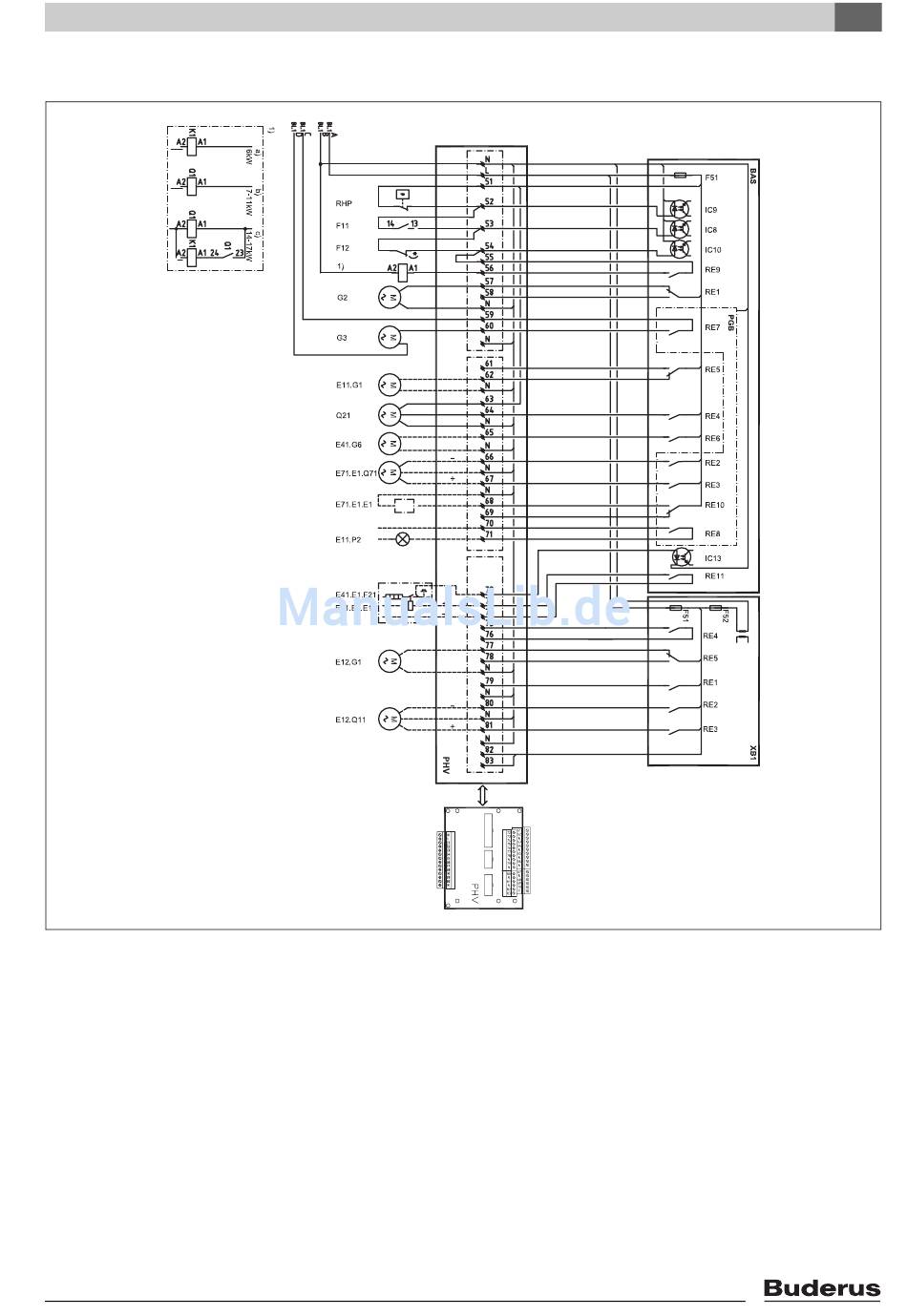

Bild 41 Externe Anschlüsse Dreiphasen-Wechselstrom, komplett
Durchgezogene Linie = werkseitig angeschlossen
Gestrichelte Linie = wird bei der Installation angeschlos-
sen:
F51 Sicherung 6,3A
F52 Sicherung 250mA
RHP Hochdruckpressostat
F11 Motorschutz Kompressor
F12 Motorschutz Umwälzpumpe Solekreis
*) Nur in 11-17 kW, Brücke in 6-9 kW
K1 Schütz Kompressor
Q1 Anlaufstrombegrenzer
G2 Wärmeträgerpumpe
Logatherm WPS 6...17 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Elektrischer Anschluss
G3 Solepumpe
E11.G1 Umwälzpumpe Kreis 1
Q21 3-Wege-Ventil
E41.G6 Zirkulationspumpe Warmwasser
E71.E1.Q71 Zuheizungsmischer
E71.E1.E1 Start Zuheizung
E11.P2 Sammelalarm
E41.E1.F21 Überhitzungsschutz ZH Warmwasserspeicher
E41.E1.E1 Alarm elektr. Zuheizer Warmwasserspeicher
E12.G1 Umwälzpumpe Kreis 2
E12.Q11 Mischer Kreis 2
6 720 614 366-12.3I
