Technische Hinweise
6.3.5 Druckverlust des Solekreises
Beachten Sie bei der Druckverlustberech-
nung die Konzentration der Frostschutzflüs-
sigkeit (Ethylenglykol).
Der Druckverlust des Solekreises ist abhängig von Tem-
peratur und Mischungsverhältnis von Frostschutzflüssig-
keit und Wasser. Bei sinkender Temperatur und
steigendem Anteil der Frostschutzflüssigkeit nimmt der
Druckverlust im Solekreis zu.
2,0
1,9
1,8
1,7
1,6
D
1,5
1,4
1,3
1,2
1,1
1,0
0 10

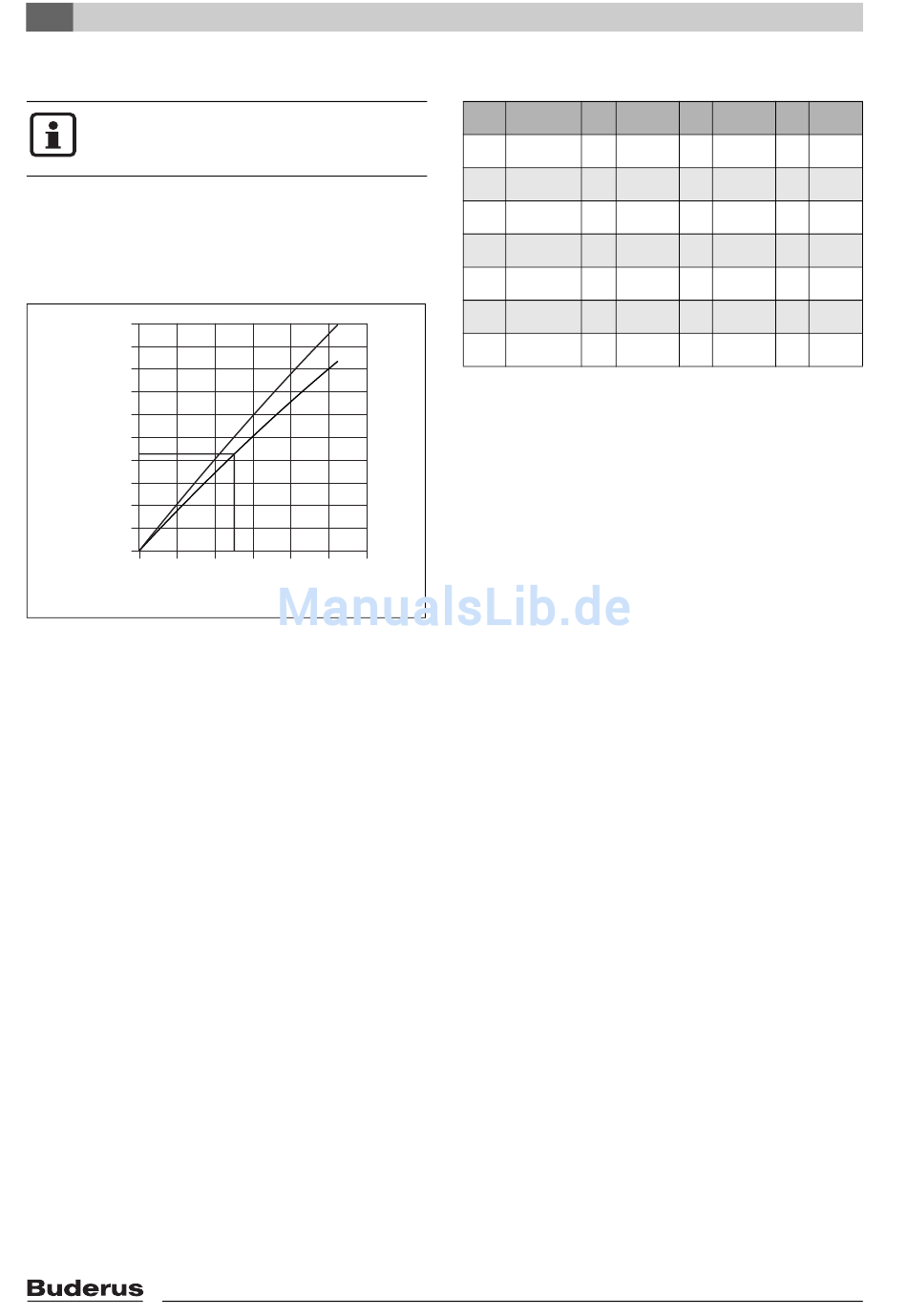

Bild 16
D Faktor relativer Druckverlust
K Konzentration der Frostschutzflüssigkeit
Beispiel:
Bei einer Konzentration der Frostschutzflüssigkeit von 25
Vol.-% und einer Temperatur von 0 °C erhöht sich der
Druckverlust im Vergleich zum Medium Wasser um den
Faktor 1,425.
26
-5 °C
0 °C
20 30 40 50 60
[Vol.-%]
K
6 720 612 299-40.1J
Logatherm WPS 6...17 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
6.3.6 Messwerte der Temperaturfühler
Ω Ω
°C °C
T...
–40 154300 –5 19770 30
–35 111700 0 15280 35
–30 81700 5 11900 40
–25 60400 10 9330 45
–20 45100 15 7370 50
–15 33950 20 5870 55
–10 25800 25 4700 60
Tab. 22
Ω
°C °C
T... T...
3790 65
3070 70
2510 75
2055 80
1696 85
1405 90
1170
Ω
T...
980
824
696
590
503
430
