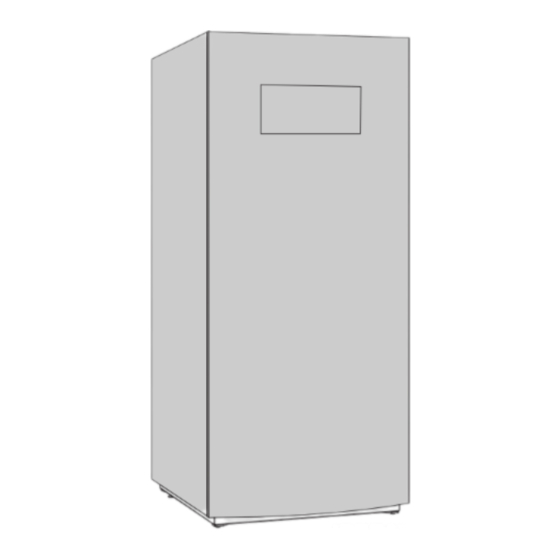

- Seite 1 Erdwärmepumpe für große Gebäude 6 720 816 693-28.1I Installationsanleitung Logatherm WPS 22...48 HT Vor Montage und Wartung sorgfältig lesen.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Installation ......... . 15 Solekreis . -
Seite 3: Symbolerklärung Und Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise Symbolerklärung und Sicherheitshinweise Symbolerklärung Allgemeine Sicherheitshinweise Diese Installationsanleitung richtet sich an Fachleute für Wasserinstalla- Warnhinweise tionen, Heizungs- und Elektrotechnik. ▶ Installationsanleitungen (Wärmepumpe, Heizungsregler, usw.) vor Warnhinweise im Text werden mit einem Warndreieck der Installation lesen. gekennzeichnet. Zusätzlich kennzeichnen Signalwörter die Art und ▶... -
Seite 4: Lieferumfang
Lieferumfang Lieferumfang 6 720 816 693-37.1I Bild 1 Zum Lieferumfang der Wärmepumpe gehörende Komponenten Wärmepumpe Rohrnippel-Anschlussadapter für Warmwasserbereitung und Heizungsanlage (22–28 kW) Installations- und Bedienungsanleitungen Stellfüße 2 x Partikelfilter (DN 40 Heizungskreislauf; DN 50 Solekreislauf) Zubehör • Elektro-Zuheizer (T 380-2/T 480-2) •... -
Seite 5: Hilfsmittel Für Transport Und Installation
Hilfsmittel für Transport und Installation Hilfsmittel für Transport und Installation GEFAHR: Personenschäden. Die Wärmepumpe wiegt je nach Modell < 400 kg. ▶ Wärmepumpe nie ohne Hilfsmittel bewegen. 6 720 816 693-27.1I Bild 2 Beispiele für Transport- und Hubwagen für den Einsatz bei der Wärmepumpeninstallation WARNUNG: Wärmepumpe bei Transport und Installati- on nicht mehr als 30°... -
Seite 6: Wärmepumpe Anheben
Wärmepumpe anheben Wärmepumpe anheben GEFAHR: Personenschäden. Die Wärmepumpe wiegt je nach Modell < 400 kg. ▶ Wärmepumpe nie ohne Hilfsmittel anheben. 6 720 816 693-36.1I Bild 3 Beispiele für Fixierung von Seilen / Flachbändern zum Anheben bei der Wärmepumpeninstallation (22–48 kW) WARNUNG: Wärmepumpe bei Transport und Installati- on nicht stärker als 30°... -
Seite 7: Anschlüsse, Aufstellabstände Und Abmessungen
Anschlüsse, Aufstellabstände und Abmessungen Anschlüsse, Aufstellabstände und Abmessungen Anschlüsse der Wärmepumpe (22–28 kW) Aufstellabstände für Wärmepumpen (22–28 kW) ≥100 ≥350 546,5 266,5 6 720 641 739-02.1I Bild 4 6 720 816693-30.1I Alle Abmessungen in mm: Bild 5 Solekreis aus Solekreis ein Speicherrücklauf Heizwasserrücklauf Heizwasseraustritt... -
Seite 8: Anschlüsse Der Wärmepumpe (38-48 Kw)
Anschlüsse, Aufstellabstände und Abmessungen Anschlüsse der Wärmepumpe (38–48 kW) Aufstellabstände für Wärmepumpen (38–48 kW) ≥100 ≥350 546,5 6 720 641 739-03.1I Bild 6 6 720 816693-30.1I Alle Abmessungen in mm: Bild 7 Solekreis aus Solekreis ein Heizwasserrücklauf Heizwasseraustritt elektrische Anschlüsse Logatherm WPS 22...48 HT–... -
Seite 9: Technische Hinweise
Technische Hinweise Technische Hinweise Komponenten der Wärmepumpe (22–28 kW) 6 720 816 693-38.1I Bild 8 Komponenten der Wärmepumpe (22–28 kW) [17] Elektronisches Expansionsventil [18] Kompressor 1/2 Sicherheitsventil [19] Transportsicherungen/Abstandhalter (2) 3-Wege-Ventil Elektrischer Zuheizer Umwälzpumpe (PC0) Heizen / Warmwasser Hochdruckpressostat Hochdruckfühler Verflüssiger Economizer-Wärmetauscher Drucksensor... -
Seite 10: Komponenten Der Wärmepumpen (38-48 Kw)
Technische Hinweise Komponenten der Wärmepumpen (38–48 kW) 6 720 816 693-39.1I Bild 9 Wärmepumpenkomponenten (38–48 kW) Sicherheitsventil Umwälzpumpe (PC0) Heizen / Warmwasser Hochdruckpressostat Hochdruckfühler Verflüssiger Economizer-Wärmetauscher Drucksensor Expansionsventil (nicht sichtbar) Magnetventil (2) [10] Solepumpe [11] Entleerungsventil (2) [12] Niederdruckfühler [13] Verdampfer [14] Serviceventile im Kältekreis (4) [15] Elektronisches Expansionsventil [16] Kompressor 1/2... -
Seite 11: Technische Daten
Technische Hinweise Technische Daten 6.3.1 Wärmepumpe (22–48 kW) Einheit WPS 22.2 HT WPS 28.2 HT WPS 38.2 HT WPS 48.2 HT Betrieb Sole/Wasser SCOP für Fußbodenheizung, kaltes Klima 5,62 5,61 5,48 5,27 SCOP für Heizkörperheizung, kaltes Klima 4,42 4,45 4,49 4,41 Abgegebene Leistung/COP (0/35) EN14511 (Stufe 1) kW/COP... - Seite 12 Technische Hinweise Einheit WPS 22.2 HT WPS 28.2 HT WPS 38.2 HT WPS 48.2 HT Schallleistung (Stufe 1–2) 51-55 Elektrische Daten Elektrischer Anschluss 400 V 3 N~ 50 Hz (+/-10%) Elektrischer Zuheizer 6/9/15 kW Sicherung ohne/mit elektrischem Zuheizer 25/50 25/50 Startstrom mit/ohne Anlaufstrombegrenzer 20/42 21/54...
-
Seite 13: Messwerte Am Temperaturfühler (I/O), Rego 5200
Technische Hinweise 6.3.2 Messwerte am Temperaturfühler (I/O), Rego 5200 Widerstands-Temperatur-Tabelle PT1000-Fühler °C °C °C °C °C 921,6 1035,1 1147,7 1259,2 1369,8 925,5 1039,0 1151,5 1263,1 1373,6 929,5 1042,9 1155,4 1266,9 1377,4 933,4 1046,8 1159,3 1270,7 1381,2 937,3 1050,7... -
Seite 14: Angaben Zum Gerät
Angaben zum Gerät Angaben zum Gerät ▶ Installation der Wärmepumpe, Stromanschluss und Solekreis nach Nur ein zugelassener Fachbetrieb darf die Installation geltenden Vorschriften durchführen. durchführen. Der Installateur muss geltende Regeln und Vorschriften und Vorgaben der Installations- und Bedie- Checkliste nungsanleitung einhalten. Jede Installation einer Wärmepumpe ist individuell und unterscheidet sich von einer anderen. -
Seite 15: Installation
Installation Installation Magnetitfilter Nur ein zugelassener Fachbetrieb darf die Installation Wenn die Installation in ein bestehendes Heizsystem erfolgt, im Rücklauf durchführen. Der Installateur muss geltende Regeln und der Wärmepumpe einen Magnetitfilter montieren. Vorschriften und Vorgaben der Installations- und Bedie- Wasserqualität und Sole nungsanleitung einhalten. -
Seite 16: Aufstellort Wählen
Installation WARNUNG: ▶ Sicherheitsventil keinesfalls verschließen. Aufstellort wählen Beachten Sie bei der Wahl des Aufstellorts, dass die Wärmepumpe einen gewissen Geräuschpegel verursacht ( Kapitel 6.3). Rohranschlüsse vorinstallieren ▶ Anschlussverrohrung für Solekreis, Heizkreis und ggf. Warmwasser bauseits bis zum Aufstellraum installieren. ▶... -
Seite 17: Montage Der Temperaturfühler
Installation Montage der Temperaturfühler Nachfolgend wird anhand eines Beispiels beschrieben, 9.9.1 Pufferspeichertemperatur TC2 wie die Befüllung erfolgen kann. Gehen Sie mit einer an- ▶ Unabhängig von der Anlage muss TC2 stets am Pufferspeicher mon- deren Ausrüstung gleichermaßen vor. tiert und immer vorhanden sein. 9.9.2 Vorlauftemperaturfühler T0 ▶... - Seite 18 Installation ▶ Ventile der Befülleinrichtung auf die Befüllposition stellen ( ▶ Nach erfolgter Entlüftung Kreis unter Druck setzen. Ventile der Befül- Bild 14). leinrichtung auf Druckerhöhungsposition stellen und Kreis mit 2,5 bis 3 bar unter Druck setzen ( Bild). 6720614967-35.1I 6720614967-34.1I Bild 14 Befülleinrichtung in Befüllposition Bild 17 Befülleinrichtung in Druckerhöhungsposition...
-
Seite 19: Elektrischer Anschluss
Elektrischer Anschluss Elektrischer Anschluss GEFAHR: Gefahr durch Stromschlag! ▶ Vor Arbeiten an elektrischen Bauteilen Anschluss im- mer spannungsfrei schalten. Alle Regel-, Steuer- und Sicherheitseinrichtungen der Wärmepumpe sind betriebsfertig verdrahtet und geprüft. Der elektrische Anschluss der Wärmepumpe muss si- cher getrennt werden können. ▶... -
Seite 20: Schaltplan Elektrischer Anschluss
Elektrischer Anschluss 10.1 Schaltplan elektrischer Anschluss 10.1.1 Übersicht der Komponenten im Schaltkasten (22-28 KW) 6 720 816 693-03.1I Bild 19 Schaltkasten der Wärmepumpe (22–28 kW) – Übersicht [F1] Sicherungsautomat Kompressor 1 Anschluss Rechtsdrehfeld beachten, [F2] Sicherungsautomat Kompressor 2 allpolig abschaltende Sicherungsautomaten verwenden. [F3 ] Sicherungsautomat für elektrischen Zuheizer [F4 ]... -
Seite 21: Stromversorgung Der Wärmepumpe (22-28 Kw)
Elektrischer Anschluss 10.1.2 Stromversorgung der Wärmepumpe (22–28 kW) Alternative B Die Stromversorgung der Wärmepumpe kann auch über eine EVU Schal- Standardausführung, einfache Stromversorgung tung im Niedertarifbetrieb erfolgen. In der Sperrzeit wird der Regler Die Anschlüsse sind ab Werk für eine gemeinsame Stromversorgung ge- Rego 5200 1-phasig (L1) im Normaltarif mit Strom versorgt. -
Seite 22: Weitere Schaltpläne
Elektrischer Anschluss 10.2 Weitere Schaltpläne 10.2.1 Erläuterungen Regin-Anschlüsse (I/O) Anschlüsse der HP-Karte (I/O) Temperatureingänge PT 1000: Vorlauftemperatur Temperatureingänge NTC: Außentemperatur Sauggastemperatur Temperatur im Warmwasserspeicher (IWS) Sauggastemperatur Kältemittelein- Pufferspeichertemperatur spritzung Vorlauf hinter Elektroheizkessel/Kesseltem- Temperatur der Kältemittelleitung peratur vor dem Economizer Rücklauftemperatur zur Wärmepumpe Eintrittstemperatur Solekreis Temperatur der Kältemittelleitung hinter Heißgastemperatur Kompressor 2... -
Seite 23: Übersicht Der Externen Wärmepumpenanschlüsse (22-28 Kw)
Elektrischer Anschluss 10.2.2 Übersicht der externen Wärmepumpenanschlüsse (22–28 kW) 6 720 816 693-01.1I Bild 23 Plan der externen Wärmepumpenanschlüsse (22–28 kW) [PC1] Heizkreispumpe [PM1/PW2] Heizkesselumwälzpumpe/WWZ-Pumpe [SSM] Sammelalarm Die Last an der potentialfreien Regelung der digitalen Ausgänge D05-D07 darf max. 2 Ampere betragen. Die Stromversorgung kann über die Sicherung F5 über Klemme 3L1 erfolgen. - Seite 24 Elektrischer Anschluss 10.2.3 Übersicht der externen Wärmepumpenanschlüsse (22–28 kW) 6 720 816 693-02.1I Bild 24 Plan der externen Wärmepumpenanschlüsse (22–28 kW) [PC1.SSM] Sammelalarm Heizkörperumwälzpumpe [I1] Externer Eingang EVU1 [FM0] Durchflusswächter/Alarm Zuheizer [I3] Externer Eingang EVU 2 [VM0/EM0] Mischer für Zuheizer bzw. Heizkörper/Leistungsregelung des Elektrozuheizers mit Mischer [T0] Vorlauffühler...
-
Seite 25: Interner Schaltplan Der Wärmepumpe Ohne Anlausstrombegrenzer (22-28 Kw)
Elektrischer Anschluss 10.2.4 Interner Schaltplan der Wärmepumpe ohne Anlausstrombegrenzer (22-28 KW) 6 720 816 693-04.1I Bild 25 Betriebsschaltplan der Wärmepumpe (22–28 kW) mit Schütz (K1/K2) [E1] Kompressor 1 [E2] Kompressor 2 [EE] Elektrischer Zuheizer [F1] Sicherungsautomat Kompressor 1 [F2] Sicherungsautomat Kompressor 2 [F3] Sicherungsautomat für elektrischen Zuheizer [F4] Sicherungsautomat Wärmepumpe [F5] Sicherungsautomat Zusatz... -
Seite 26: Interner Schaltplan Der Wärmepumpe Inklusive Anlaufstrombegrenzer (22-28 Kw)
Elektrischer Anschluss 10.2.5 Interner Schaltplan der Wärmepumpe inklusive Anlaufstrombegrenzer (22–28 kW) 6 720 816 693-15.1I Bild 26 Betriebsschaltplan der Wärmepumpe (22–28 kW) mit Anlaufstrombegrenzer (Q1/Q2) [E1] Kompressor 1 [E2] Kompressor 2 [EE] Elektrischer Zuheizer [F1] Sicherungsautomat Kompressor 1 [F2] Sicherungsautomat Kompressor 2 [F3] Sicherungsautomat für elektrischen Zuheizer [F4]... -
Seite 27: Schaltplan Rego 5200 Der Wärmepumpe (22-28 Kw) Mit Anlaufstrombegrenzer
Elektrischer Anschluss 10.2.6 Schaltplan Rego 5200 der Wärmepumpe (22-28 KW) mit Anlaufstrombegrenzer 6 720 816 693-16.1I Bild 27 Schaltplan für den Betriebsstrom der Wärmepumpe (22–28 kW) mit Sammelalarm für Anlaufstrombegrenzer (AR1/AR2) [PC1.SSM] Sammelalarm Heizkörperumwälzpumpe [TR8] Temperatur der Kältemittelleitung hinter dem Economizer [I1] EVU 1/Externe Regelung 1 [JR1]... -
Seite 28: Schaltplan Rego 5200 Der Wärmepumpe (22-28 Kw) Ohne Anlaufstrombegrenzer
Elektrischer Anschluss 10.2.7 Schaltplan Rego 5200 der Wärmepumpe (22-28 KW) ohne Anlaufstrombegrenzer 6 720 816 693-06.1I Bild 28 Schaltplan der Wärmepumpe (22–28 kW) mit Steuerungssicherung (FE1/FE2) [PC1.SSM] Sammelalarm Heizkörperumwälzpumpe [TR8] Temperatur der Kältemittelleitung hinter dem Economizer [I1] EVU 1/Externe Regelung 1 [JR1] 0–5 V Kondensationsdruck [FM0]... -
Seite 29: Schaltplan Io- Leiterplatte Mit Anlauftsrombegrenzer Der Wärmepumpe (22-28 Kw)
Elektrischer Anschluss 10.2.8 Schaltplan IO- Leiterplatte mit Anlauftsrombegrenzer der Wärmepumpe (22–28 kW) 6 720 816 693-17.1I Bild 29 Schaltplan der Wärmepumpe (22–28 kW) mit Anlaufstrombegrenzer (Q1/Q2) Werkseitiger Anschluss [MR1] Hochdruckschalter Anschluss bei Installation/Zubehör [ER1] Start von Kompressor 1 [P = 5] 48-kW-Wärmepumpe [ER2] Start von Kompressor 2... -
Seite 30: Schaltplan Io- Leiterplatte Ohne Anlauftsrombegrenzer Der Wärmepumpe (22-28 Kw)
Elektrischer Anschluss 10.2.9 Schaltplan IO- Leiterplatte ohne Anlauftsrombegrenzer der Wärmepumpe (22–28 kW) 6 720 816 693-07.1I Bild 30 Schaltplan der Wärmepumpe (22–28 kW) mit Schütz (K1/K2) Werkseitiger Anschluss [MR1] Hochdruckschalter Anschluss bei Installation/Zubehör [ER1] Start von Kompressor 1 [P = 5] 48-kW-Wärmepumpe [ER2] Start von Kompressor 2 [P = 6] 38-kW-Wärmepumpe... -
Seite 31: Schaltplan Der Wärmepumpe (22-28 Kw)
Elektrischer Anschluss 10.2.10 Schaltplan der Wärmepumpe (22–28 kW) 6 720 816 693-05.1I Bild 31 Schaltplan 22–28 kW [F4] Sicherungsautomat Wärmepumpe [FM0] Überhitzungsschutz im elektrischen Zuheizer [EE1/EM0] Elektroheizkessel Stufe 1/Start Zuheizung [EE2] Elektroheizkessel Stufe 2 [TR1] Transformator 24 V DC [TR2] Transformator 12 V DC [TR3] Transformator 5 V DC... -
Seite 32: Übersicht Der Komponenten Im Schaltkasten (38-48 Kw)
Elektrischer Anschluss 10.2.11 Übersicht der Komponenten im Schaltkasten (38-48 KW) 6 720 816 693-10.1I Bild 32 Schaltkasten der Wärmepumpe (38–48 kW) – Übersicht [F1] Sicherungsautomat Kompressor 1 [F2] Sicherungsautomat Kompressor 2 [F3 ] Sicherungsautomat Wärmepumpe [F4 ] Sicherungsautomat Zusatz [TR1 ] Transformator 24 V DC [TR2 ] Transformator 12 V DC... -
Seite 33: Stromversorgung Der Wärmepumpe (38-48 Kw)
Elektrischer Anschluss 10.2.12 Stromversorgung der Wärmepumpe (38–48 kW) Standardausführung, einfache Stromversorgung Die Anschlüsse sind ab Werk für eine gemeinsame Stromversorgung ge- schaltet. Anschluss an N, L1, L2, L3 sowie Schutzerde. 6 720 816 693-24.1I Bild 33 Standardausführung Stromversorgung Wärmepumpe Alternative A Die Stromversorgung der Wärmepumpe kann auch über einen EVU-Reg- ler im Niedertarifbetrieb erfolgen. -
Seite 34: Übersicht Der Externen Wärmepumpenanschlüsse (38-48 Kw)
Elektrischer Anschluss 10.2.13 Übersicht der externen Wärmepumpenanschlüsse (38–48 kW) 6 720 816 693-08.1I Bild 35 Plan der externen Wärmepumpenanschlüsse (38–48 kW) [PC1] Heizkreispumpe [PM1/PW2] Heizkesselumwälzpumpe/WWZ-Pumpe [SSM] Sammelalarm Die Last an den potentialfreien digitalen Ausgängen der Regelung (D05 - D07) darf max. 2 Ampere betragen. Die Stromversorgung kann über die Sicherung F4 über Klemme 3L1 erfolgen. - Seite 35 Elektrischer Anschluss 10.2.14 Übersicht der externen Wärmepumpenanschlüsse (38-48 KW) 6 720 816 693-09.1I Bild 36 Plan der externen Wärmepumpenanschlüsse (38–48 kW) [PC1.SSM] Sammelalarm Heizkörperumwälzpumpe [I1] Externer Eingang EVU1 [FM0] Durchflusswächter/Alarm Zuheizer [I3] Externer Eingang EVU 2 [VM0/EM0] Mischer für Zuheizer, Heizkörper/Leistungsregelung des Elektrozuheizers [VW1] 3-Wege-Ventil...
- Seite 36 Elektrischer Anschluss 10.2.15 Anlausstrombegrenzer (38-48 KW ) 6 720 816 693-11.1I Bild 37 Betriebsschaltplan der Wärmepumpe (38–48 kW) mit Schütz (K1/K2) [E1] Kompressor 1 [E2] Kompressor 2 [EE] Elektrischer Zuheizer [F1] Sicherungsautomat Kompressor 1 [F2] Sicherungsautomat Kompressor 2 [F3] Sicherungsautomat Wärmepumpe [F4] Sicherungsautomat Zusatz [K1] Schütz Kompressor 1 [K2] Schütz Kompressor 2...
-
Seite 37: Interner Schaltplan Der Wärmepumpe Mit Anlausstrombegrenzer (38-48 Kw)
Elektrischer Anschluss 10.2.16 Interner Schaltplan der Wärmepumpe mit Anlausstrombegrenzer (38-48 KW) 6 720 816 693-18.1I Bild 38 Betriebsschaltplan der Wärmepumpe (38–48 kW) mit Anlaufstrombegrenzer (Q1/Q2) [E1] Kompressor 1 [E2] Kompressor 2 [F1] Sicherungsautomat Kompressor 1 [F2] Sicherungsautomat Kompressor 2 [F3] Sicherungsautomat Wärmepumpe [F4] Sicherungsautomat Zusatz... -
Seite 38: Schaltplan Rego 5200 Der Wärmepumpe (38-48 Kw) Mit Anlaufstrombegrenzer
Elektrischer Anschluss 10.2.17 Schaltplan Rego 5200 der Wärmepumpe (38-48 KW) mit Anlaufstrombegrenzer 6 720 816 693-19.1I Bild 39 Schaltplan für den Betriebsstrom der Wärmepumpe (38–48 kW) mit Sammelalarm für Anlaufstrombegrenzer (AR1/AR2) [PC1.SSM] Sammelalarm Heizkörperumwälzpumpe [TR8] Temperatur der Kältemittelleitung hinter dem Economizer [I1] EVU 1/Externe Regelung 1 [JR1]... -
Seite 39: Schaltplan Rego 5200 Der Wärmepumpe (38-48 Kw) Ohne Anlaufstrombegrenzer)
Elektrischer Anschluss 10.2.18 Schaltplan Rego 5200 der Wärmepumpe (38-48 KW) ohne Anlaufstrombegrenzer) 6 720 816 693-13.1I Bild 40 Schaltplan der Wärmepumpe (38–48 kW) mit Steuerungssicherung (FE1/FE2) [PC1.SSM] Sammelalarm Heizkörperumwälzpumpe [TR8] Temperatur der Kältemittelleitung hinter dem Economizer [I1] EVU 1/Externe Regelung 1 [JR1] 0–5 V Kondensationsdruck [FM0]... -
Seite 40: Schaltplan Io- Leiterplatte Mit Anlauftsrombegrenzer Der Wärmepumpe (38-48 Kw)
Elektrischer Anschluss 10.2.19 Schaltplan IO- Leiterplatte mit Anlauftsrombegrenzer der Wärmepumpe (38-48 KW) 6 720 816 693-20.1I Bild 41 Schaltplan der Wärmepumpe (38–48 kW) mit Anlaufstrombegrenzer (Q1/Q2) Werkseitiger Anschluss [MR1] Hochdruckschalter Anschluss bei Installation/Zubehör [ER1] Start von Kompressor 1 [P = 5] 48-kW-Wärmepumpe [ER2] Start von Kompressor 2... -
Seite 41: Schaltplan Io- Leiterplatte Ohne Anlauftsrombegrenzer Der Wärmepumpe (38-48 Kw)
Elektrischer Anschluss 10.2.20 Schaltplan IO- Leiterplatte ohne Anlauftsrombegrenzer der Wärmepumpe (38-48 KW) 6 720 816 693-14.1I Bild 42 Schaltplan der Wärmepumpe (38–48 kW) mit Schütz (K1/K2) Werkseitiger Anschluss [MR1] Hochdruckschalter Anschluss bei Installation/Zubehör [ER1] Start von Kompressor 1 [P = 5] 48-kW-Wärmepumpe [ER2] Start von Kompressor 2... -
Seite 42: Schaltplan Der Wärmepumpe (38-48 Kw)
Elektrischer Anschluss 10.2.21 Schaltplan der Wärmepumpe (38–48 kW) 6 720 816 693-12.1I Bild 43 Schaltplan 38–48 kW 12 V DC von der Netzeinheit TR2 Betriebsspannung Alarmrelais [F3] Sicherungsautomat Wärmepumpe 5 V DC an JR1, TR8 [PC0] Heizwasserpumpe [PB3] Solepumpe [EE1/EM0] Elektroheizkessel Stufe 1/Start Zuheizung [EE2] Elektroheizkessel Stufe 2 [TR1]... -
Seite 43: Anschluss Eines Externen Zuheizers Mit Mischer
Elektrischer Anschluss 10.2.22 Anschluss eines externen Zuheizers mit Mischer 6 720 814 720-25.1I Bild 44 Schaltplan für externen Zuheizer mit Mischer Startbefehl für Zuheizer 0- bis 10-V-Ansteuerung für Zuheizer/Mischer TC1 Kesseltemperaturfühler ▶ Startbefehl für Zuheizer: Digitaler Startbefehl erfolgt über die An- schlüsse 13 und 14 an Schütz K3. -
Seite 44: Kaskadenschaltung An Rego 5200
Elektrischer Anschluss 10.2.23 Kaskadenschaltung an Rego 5200 6 720 814 720 -37.1I Bild 45 Reihenschaltung Wärmepumpe 1 Wärmepumpe 2 Für die Kaskadenschaltung geeignet ist Twisted-Pair-Ka- bel (TP) 2 x 2 x 0,5 ohne Schirm bzw. 2-adriges Twisted- Pair-Kabel mit Schirm, der im Stecker des Rego 5200 an N angeklemmt wird (siehe Schaltplan). -
Seite 45: Anschlussplan Für Evu/Sg
Elektrischer Anschluss 10.3 Anschlussplan für EVU/SG 6 720 810 940-05.2I Bild 46 Anschlussplan für EVU/SG Tarifsteuerung SG (Smart Grid) Bedieneinheit der Wärmepumpe Position 1, Standby EVU-Funktion = 1 SG-Funktion = 0 Position 2, Normalbetrieb EVU-Funktion = 0 SG-Funktion = 0 Position 3, Anhebung Heizkreistemperatur EVU-Funktion = 0 SG-Funktion = 1... -
Seite 46: Evu 1, Abschaltung Von Kompressor Und Elektrischen Zuheizer
Elektrischer Anschluss 10.4 EVU 1, Abschaltung von Kompressor und elektrischen Zuheizer 6 720 814 720-17.1I Bild 47 EVU Typ 1 Spannungsversorgung Stromzähler Wärmepumpe, Niedrigtarif Stromzähler für elektrischen Zuheizer, Niedertarif Tarifkontrolle Tarifsteuerung, EVU Tarifsteuerung, SmartGrid (SG) Gebäudestromzähler, 1-phasig, Normaltarif Wärmepumpe (Kompressor) Elektrischer Zuheizer [10] Bedieneinheit Rego 5200 [11] Bedieneinheit CUHP... -
Seite 47: Evu 2, Nur Abschaltung Des Kompressors
Elektrischer Anschluss 10.5 EVU 2, nur Abschaltung des Kompressors 6 720 814 720-16.1I Bild 48 EVU Typ 2 Spannungsversorgung Stromzähler Wärmepumpe, Niedrigtarif Stromzähler für elektrischen Zuheizer, Normaltarif Tarifkontrolle Tarifsteuerung, EVU Tarifsteuerung, SmartGrid (SG) Gebäudestromzähler, 1-phasig, Normaltarif Wärmepumpe (Kompressor) Elektrischer Zuheizer [10] Bedieneinheit Rego 5200 [11] Bedieneinheit CUHP * Das Relais muss für die Leistung der Wärmepumpe und des elektri-... -
Seite 48: Evu 3, Abschaltung Von Elektrischem Zuheizer
Elektrischer Anschluss 10.6 EVU 3, Abschaltung von elektrischem Zuheizer 6 720 814 720-15.1I Bild 49 EVU Typ 3 Spannungsversorgung keiten des Energieversorgers dahingehend, dass er der Wärmepumpe Stromzähler Wärmepumpe, Hochtarif zu bestimmten Zeiten einen Anlaufbefehl geben kann, z. B. wenn günsti- Stromzähler für elektrischen Zuheizer, Niedertarif ger Strom verfügbar ist. -
Seite 49: Funktionskontrolle
Funktionskontrolle ▶ Nur Originalersatzteile verwenden! Funktionskontrolle ▶ Ersatzteile anhand der Ersatzteilliste anfordern. ▶ Ausgebaute Dichtungen und O-Ringe durch Neuteile ersetzen. 11.1 Kältemittelkreis Bei einer Inspektion müssen die nachfolgend beschriebenen Tätigkeiten durchgeführt werden. Eingriffe in den Kältemittelkreis dürfen nur von einem zu- gelassenen Fachbetrieb durchgeführt werden. -
