Waterpilot FMX167

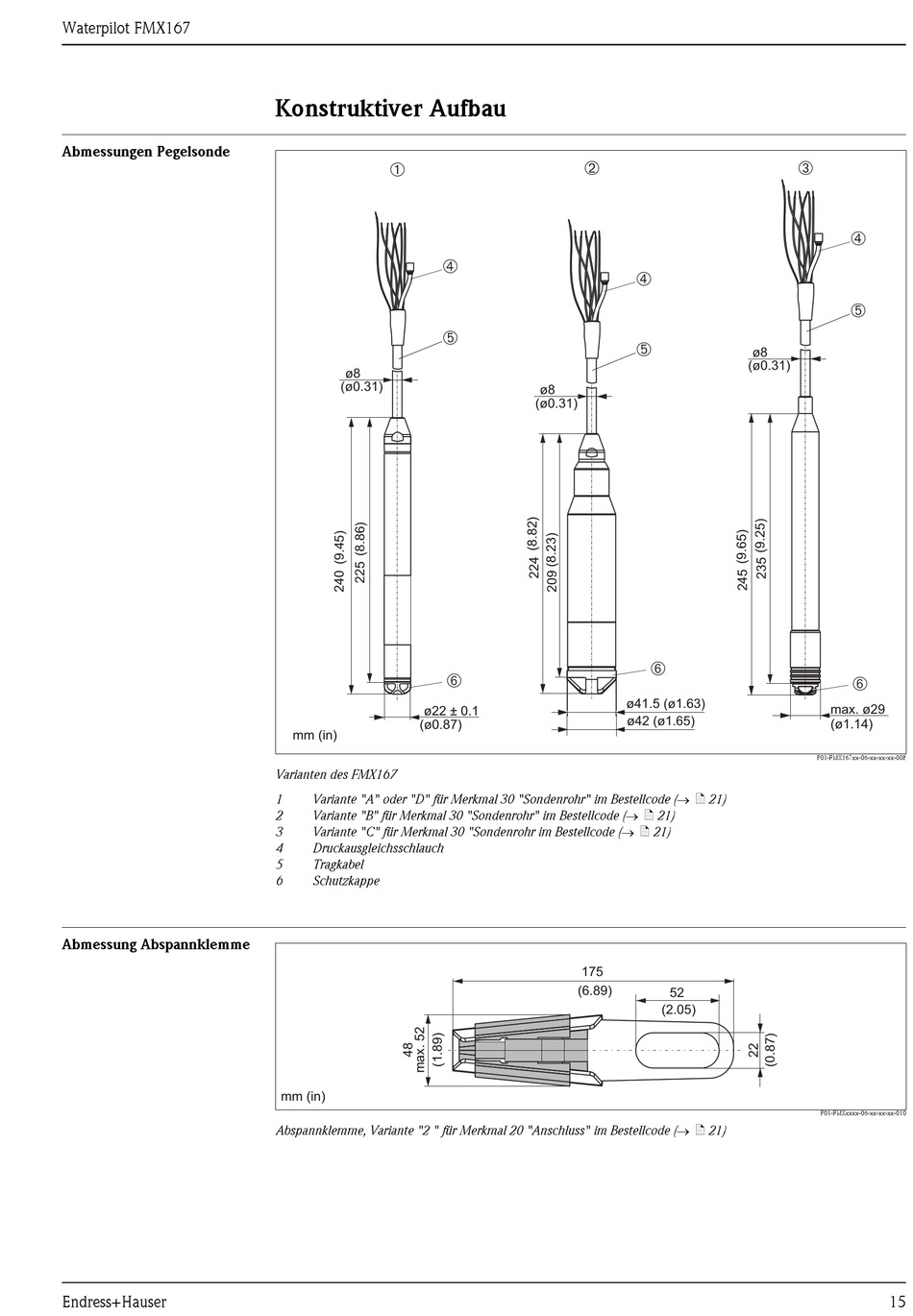

Abmessungen Pegelsonde

Abmessung Abspannklemme

Endress+Hauser

Konstruktiver Aufbau

➀
➃
➄
ø8
(ø0.31)
➅
ø22 ± 0.1
(ø0.87)
mm (in)
Varianten des FMX167
Variante "A" oder "D" für Merkmal 30 "Sondenrohr" im Bestellcode (→ ä 21)
1
Variante "B" für Merkmal 30 "Sondenrohr" im Bestellcode (→ ä 21)
2
Variante "C" für Merkmal 30 "Sondenrohr im Bestellcode (→ ä 21)
3
4 Druckausgleichsschlauch
5 Tragkabel
6 Schutzkappe
mm (in)
Abspannklemme, Variante "2 " für Merkmal 20 "Anschluss" im Bestellcode (→ ä 21)
➁
➃
➄
ø8
(ø0.31)
➅
ø41.5 (ø1.63)
ø42 (ø1.65)
175
(6.89)
52
(2.05)
➂
➃
➄
ø8
(ø0.31)
➅
max. ø29
(ø1.14)
P01-FMX167xx-06-xx-xx-xx-008
P01-FMXxxxx-06-xx-xx-xx-010
15
