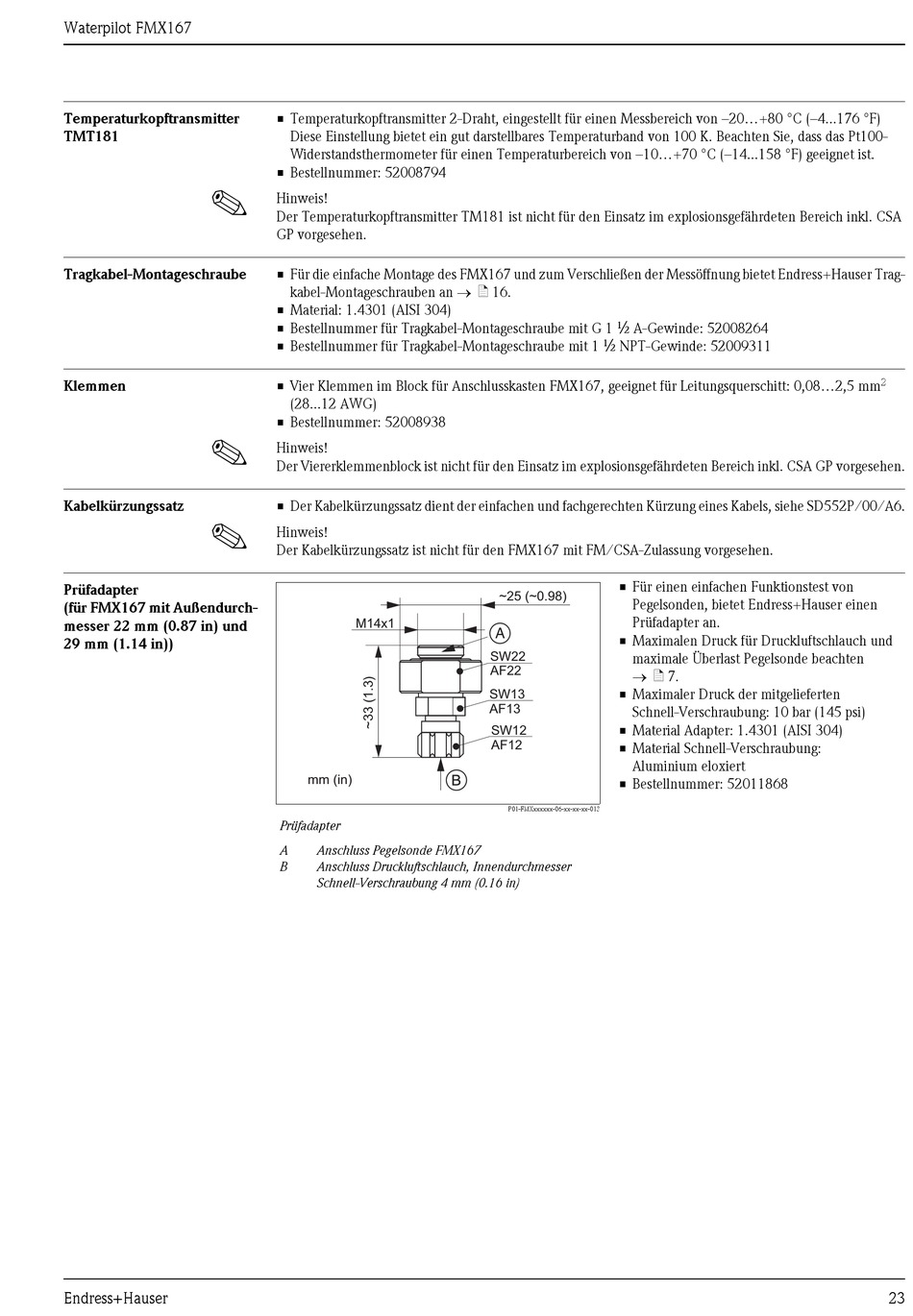

Waterpilot FMX167
Temperaturkopftransmitter
TMT181
!

Tragkabel-Montageschraube

Klemmen

!
Kabelkürzungssatz
!
Prüfadapter
(für FMX167 mit Außendurch-
messer 22 mm (0.87 in) und
29 mm (1.14 in))
Endress+Hauser
• Temperaturkopftransmitter 2-Draht, eingestellt für einen Messbereich von –20...+80 °C (–4...176 °F)
Diese Einstellung bietet ein gut darstellbares Temperaturband von 100 K. Beachten Sie, dass das Pt100-
Widerstandsthermometer für einen Temperaturbereich von –10...+70 °C (–14...158 °F) geeignet ist.
• Bestellnummer: 52008794
Hinweis!
Der Temperaturkopftransmitter TM181 ist nicht für den Einsatz im explosionsgefährdeten Bereich inkl. CSA
GP vorgesehen.
• Für die einfache Montage des FMX167 und zum Verschließen der Messöffnung bietet Endress+Hauser Trag-
kabel-Montageschrauben an → ä 16.
• Material: 1.4301 (AISI 304)
• Bestellnummer für Tragkabel-Montageschraube mit G 1
• Bestellnummer für Tragkabel-Montageschraube mit 1
• Vier Klemmen im Block für Anschlusskasten FMX167, geeignet für Leitungsquerschitt: 0,08...2,5 mm
(28...12 AWG)
• Bestellnummer: 52008938
Hinweis!
Der Viererklemmenblock ist nicht für den Einsatz im explosionsgefährdeten Bereich inkl. CSA GP vorgesehen.
• Der Kabelkürzungssatz dient der einfachen und fachgerechten Kürzung eines Kabels, siehe SD552P/00/A6.
Hinweis!
Der Kabelkürzungssatz ist nicht für den FMX167 mit FM/CSA-Zulassung vorgesehen.
M14x1
mm (in)
Prüfadapter
A Anschluss Pegelsonde FMX167
B Anschluss Druckluftschlauch, Innendurchmesser
Schnell-Verschraubung 4 mm (0.16 in)
½
A-Gewinde: 52008264
½
NPT-Gewinde: 52009311
• Für einen einfachen Funktionstest von
~25 (~0.98)
Pegelsonden, bietet Endress+Hauser einen
Prüfadapter an.
A
• Maximalen Druck für Druckluftschlauch und
SW22
maximale Überlast Pegelsonde beachten
AF22
→ ä 7.
• Maximaler Druck der mitgelieferten
SW13
AF13
Schnell-Verschraubung: 10 bar (145 psi)
• Material Adapter: 1.4301 (AISI 304)
SW12
AF12
• Material Schnell-Verschraubung:
Aluminium eloxiert
• Bestellnummer: 52011868
P01-FMXxxxxxx-06-xx-xx-xx-013
