Waterpilot FMX167
Messeinrichtung
Endress+Hauser
Die komplette Messeinrichtung besteht standardmäßig aus einem Waterpilot und einem Messumformerspei-
segerät mit einer Speisespannung von 10...30 V DC.
Mögliche Messstellenlösungen mit Messumformer und Auswerteeinheiten von Endress+Hauser:
4...20 mA

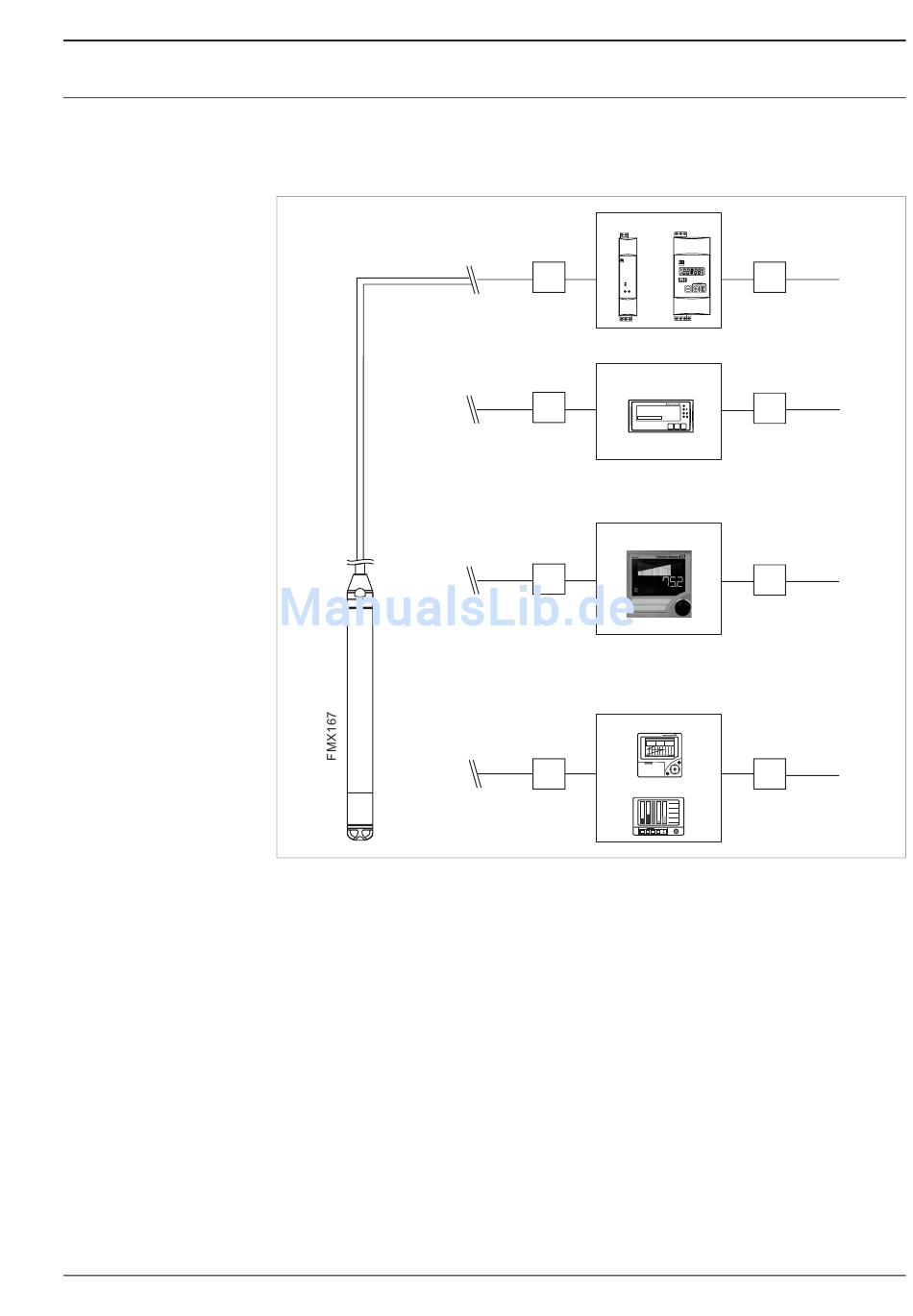

Anwendungsbeispiele mit FMX167
ÜS = Überspannungsschutz z. B. HAW von Endress+Hauser (nicht für den Einsatz im explosionsgefährdeten Bereich)
- ÜS sensorseitig für Feldinstallation: HAW569 / für Hutschiene/DINrail: HAW562
- ÜS versorgungsseitig für Hutschiene/DINrail: HAW561 (115/230 V) und HAW561K (24/48 V AC/DC)
Auswahl entprechend der Versorgungsspannung.
1.
Einfache und kostengünstige Messstellenlösung: Spannungsversorgung des Waterpilot im explosionsge-
fährdeten und nicht explosionsgefährdeten Bereich über den Speisetrenner RN221N.
Spannungsversorgung und zusätzlich Ansteuerung von zwei Verbrauchern, wie z. B. Pumpen, über den
Grenzwertschalter RTA421 mit Vor-Ort-Anzeige.
2.
Spannungsversorgung, Vor-Ort-Anzeige, zwei Schaltausgänge bietet die Auswerteeinheit RIA45 (für
Schalttafeleinbau).
3.
Beim Einsatz mehrerer Pumpen ist eine Verlängerung der Pumpenlebensdauer durch alternierendes
Schalten möglich. Bei der alternierenden Pumpensteuerung wird die Pumpe eingeschaltet, die am längs-
ten außer Betrieb war. Die Auswerteeinheit RIA452 (für Schalttafeleinbau) bietet diese Möglichkeit
neben zahlreichen weiteren Funktionen.
4.
Modernste Registriertechnik mit Bildschirmschreibern von Endress+Hauser, wie z. B. Ecograph T,
Memograph M: dokumentieren, überwachen, visualisieren und archivieren.
RN221N
➀
ENDRESS+HAUSER
RN 221 N
ÜS
➁
RIA45
ÜS
RIA45
➂
ÜS
Ecograph T
➃
ÜS
Memograph M
RTA421
ENDRESS+HAUSER
RTA 421
ÜS
ÜS
ON
1
2
- +
-
E
RIA452
ÜS
RSG30
Channel 1 [%]
Channel 2 [%]
Channel 3 [%]
65.0
86.0
13.0
ÜS
Netz
Netz
Netz
Netz
P01-FMX167xx-14-xx-xx-de-004
