Ausgangssignal
Bürde
8

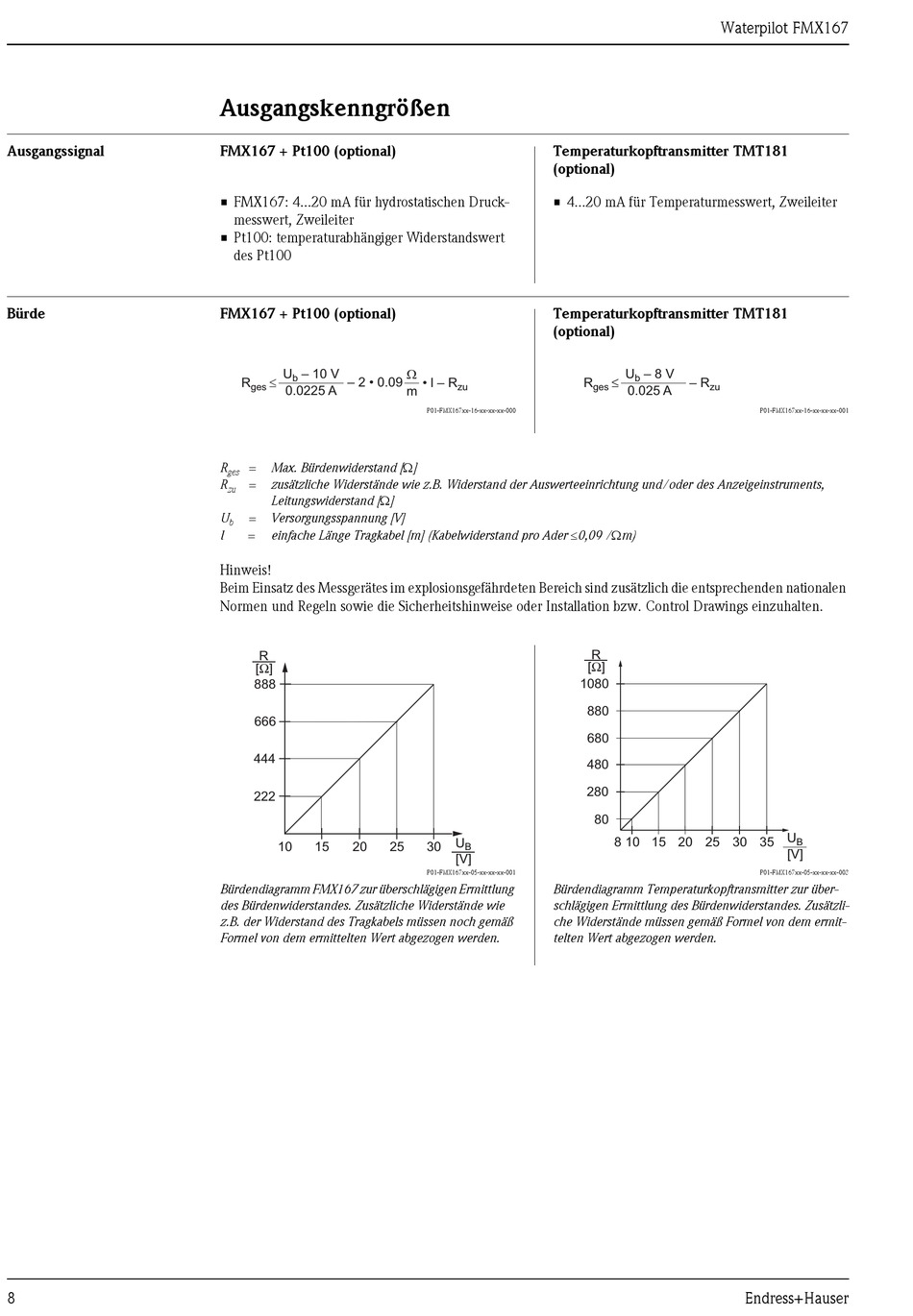

Ausgangskenngrößen
FMX167 + Pt100 (optional)
• FMX167: 4...20 mA für hydrostatischen Druck-
messwert, Zweileiter
• Pt100: temperaturabhängiger Widerstandswert
des Pt100
FMX167 + Pt100 (optional)
U – 10 V
b
£
R
– 2 • 0.09
ges
0.0225 A
R
=
Max. Bürdenwiderstand [Ω]
ges
R
=
zusätzliche Widerstände wie z.B. Widerstand der Auswerteeinrichtung und/oder des Anzeigeinstruments,
zu
Leitungswiderstand [Ω]
U
=
Versorgungsspannung [V]
b
einfache Länge Tragkabel [m] (Kabelwiderstand pro Ader ≤0,09 /Ωm)
l
=
Hinweis!
Beim Einsatz des Messgerätes im explosionsgefährdeten Bereich sind zusätzlich die entsprechenden nationalen
Normen und Regeln sowie die Sicherheitshinweise oder Installation bzw. Control Drawings einzuhalten.
R
[ ] Ω
888
666
444
222
15
10
20
25
Bürdendiagramm FMX167 zur überschlägigen Ermittlung
des Bürdenwiderstandes. Zusätzliche Widerstände wie
z.B. der Widerstand des Tragkabels müssen noch gemäß
Formel von dem ermittelten Wert abgezogen werden.
Temperaturkopftransmitter TMT181
(optional)
• 4...20 mA für Temperaturmesswert, Zweileiter
Temperaturkopftransmitter TMT181
(optional)
W
• l – R
zu
m
P01-FMX167xx-16-xx-xx-xx-000
U
30
B
[V]
P01-FMX167xx-05-xx-xx-xx-001
Bürdendiagramm Temperaturkopftransmitter zur über-
schlägigen Ermittlung des Bürdenwiderstandes. Zusätzli-
che Widerstände müssen gemäß Formel von dem ermit-
telten Wert abgezogen werden.
Waterpilot FMX167
U – 8 V
b
≤
R
– R
ges
zu
0.025 A
R
[ ] Ω
1080
880
680
480
280
80
8
10
15
20 25
30
Endress+Hauser
P01-FMX167xx-16-xx-xx-xx-001
U
35
B
[V]
P01-FMX167xx-05-xx-xx-xx-003
