Waterpilot FMX167
Elektrischer Anschluss
Messeinheit
Endress+Hauser

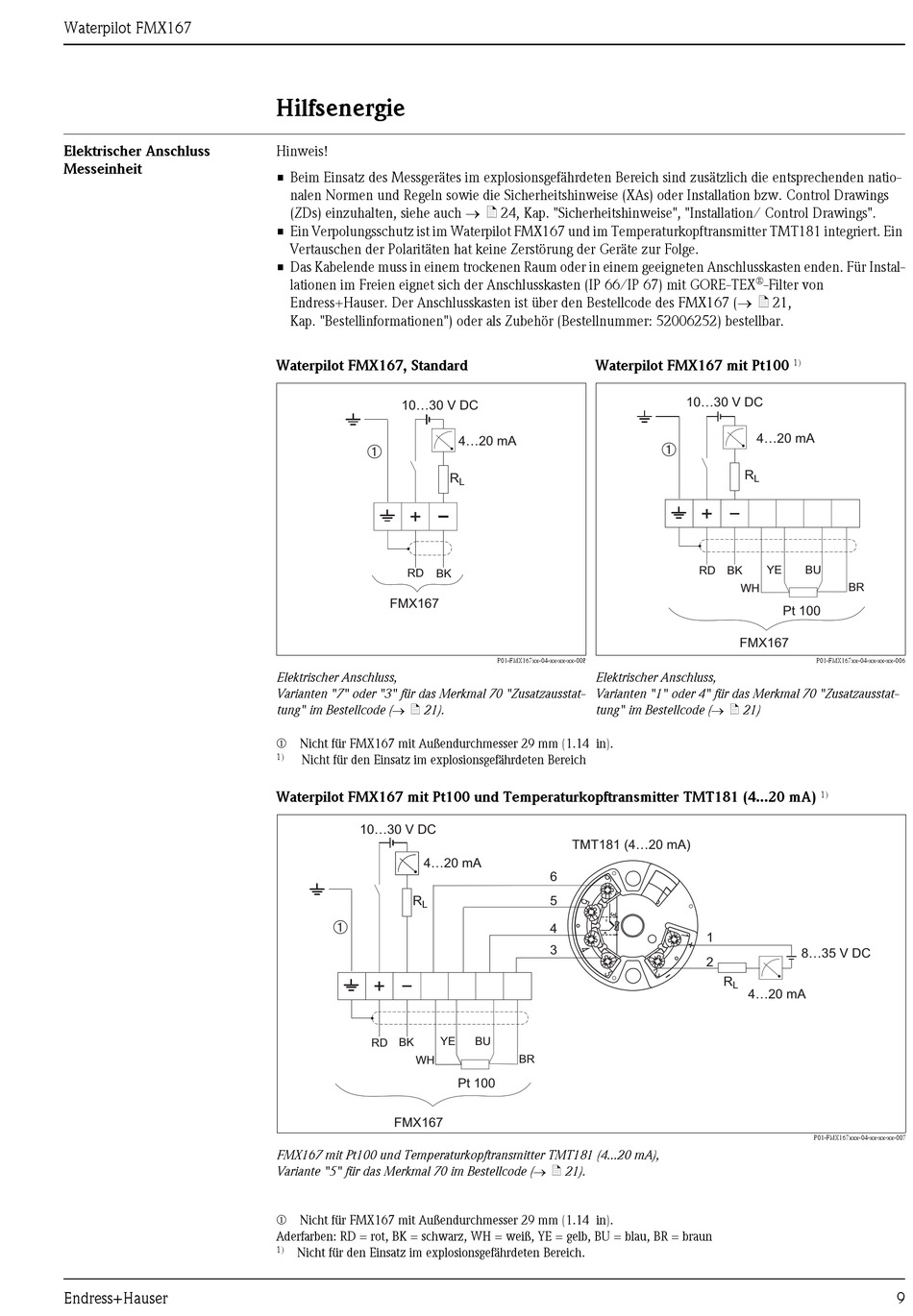

Hilfsenergie
Hinweis!
• Beim Einsatz des Messgerätes im explosionsgefährdeten Bereich sind zusätzlich die entsprechenden natio-
nalen Normen und Regeln sowie die Sicherheitshinweise (XAs) oder Installation bzw. Control Drawings
(ZDs) einzuhalten, siehe auch → ä 24, Kap. "Sicherheitshinweise", "Installation/ Control Drawings".
• Ein Verpolungsschutz ist im Waterpilot FMX167 und im Temperaturkopftransmitter TMT181 integriert. Ein
Vertauschen der Polaritäten hat keine Zerstörung der Geräte zur Folge.
• Das Kabelende muss in einem trockenen Raum oder in einem geeigneten Anschlusskasten enden. Für Instal-
lationen im Freien eignet sich der Anschlusskasten (IP 66/IP 67) mit GORE-TEX
Endress+Hauser. Der Anschlusskasten ist über den Bestellcode des FMX167 (→ ä 21,
Kap. "Bestellinformationen") oder als Zubehör (Bestellnummer: 52006252) bestellbar.
Waterpilot FMX167, Standard
10...30 V DC
➀
RD
BK
FMX167
Elektrischer Anschluss,
Varianten "7" oder "3" für das Merkmal 70 "Zusatzausstat-
tung" im Bestellcode (→ ä 21).
m Nicht für FMX167 mit Außendurchmesser 29 mm (1.14 in).
1)
Nicht für den Einsatz im explosionsgefährdeten Bereich
Waterpilot FMX167 mit Pt100 und Temperaturkopftransmitter TMT181 (4...20 mA)
10...30 V DC
4...20 mA
R
L
➀
YE
RD BK
WH
FMX167
FMX167 mit Pt100 und Temperaturkopftransmitter TMT181 (4...20 mA),
Variante "5" für das Merkmal 70 im Bestellcode (→ ä 21).
m Nicht für FMX167 mit Außendurchmesser 29 mm (1.14 in).
Aderfarben: RD = rot, BK = schwarz, WH = weiß, YE = gelb, BU = blau, BR = braun
1)
Nicht für den Einsatz im explosionsgefährdeten Bereich.
Waterpilot FMX167 mit Pt100
4...20 mA
R
L
P01-FMX167xx-04-xx-xx-xx-008
Elektrischer Anschluss,
Varianten "1" oder 4" für das Merkmal 70 "Zusatzausstat-
tung" im Bestellcode (→ ä 21)
TMT181 (4...20 mA)
6
5
4
3
BU
BR
Pt 100
®
-Filter von
1)
10...30 V DC
4...20 mA
➀
R
L
RD BK
YE
BU
WH
Pt 100
FMX167
P01-FMX167xx-04-xx-xx-xx-006
1)
1
8...35 V DC
2
R
L
4...20 mA
P01-FMX167xxx-04-xx-xx-xx-007
BR
9
