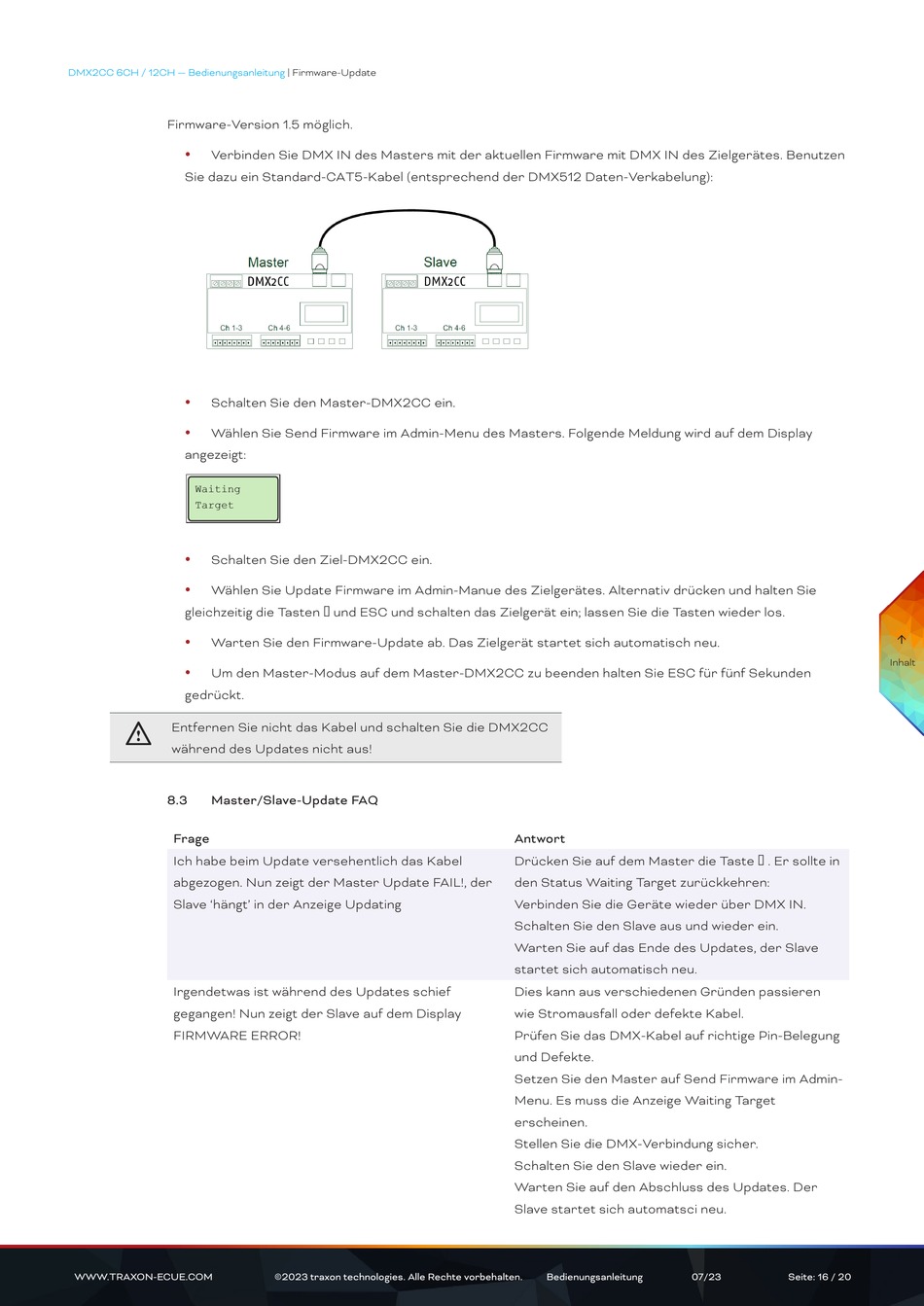

DMX2CC 6CH / 12CH — Bedienungsanleitung
Firmware-Version 1.5 möglich.
y
Verbinden Sie DMX IN des Masters mit der aktuellen Firmware mit DMX IN des Zielgerätes. Benutzen
Sie dazu ein Standard-CAT5-Kabel (entsprechend der DMX512 Daten-Verkabelung):
y
Schalten Sie den Master-DMX2CC ein.
y
Wählen Sie Send Firmware im Admin-Menu des Masters. Folgende Meldung wird auf dem Display
angezeigt:
Waiting
Target
y
Schalten Sie den Ziel-DMX2CC ein.
y
Wählen Sie Update Firmware im Admin-Manue des Zielgerätes. Alternativ drücken und halten Sie
gleichzeitig die Tasten und ESC und schalten das Zielgerät ein; lassen Sie die Tasten wieder los.
y
Warten Sie den Firmware-Update ab. Das Zielgerät startet sich automatisch neu.
y
Um den Master-Modus auf dem Master-DMX2CC zu beenden halten Sie ESC für fünf Sekunden
gedrückt.
Entfernen Sie nicht das Kabel und schalten Sie die DMX2CC
!
während des Updates nicht aus!
8.3
Master/Slave-Update FAQ
Frage
Ich habe beim Update versehentlich das Kabel
abgezogen. Nun zeigt der Master Update FAIL!, der
Slave 'hängt' in der Anzeige Updating
Irgendetwas ist während des Updates schief
gegangen! Nun zeigt der Slave auf dem Display
FIRMWARE ERROR!
WWW.TRAXON-ECUE.COM
| Firmware-Update
©2023 traxon technologies. Alle Rechte vorbehalten.
Antwort
Drücken Sie auf dem Master die Taste . Er sollte in
den Status Waiting Target zurückkehren:
Verbinden Sie die Geräte wieder über DMX IN.
Schalten Sie den Slave aus und wieder ein.
Warten Sie auf das Ende des Updates, der Slave
startet sich automatisch neu.
Dies kann aus verschiedenen Gründen passieren
wie Stromausfall oder defekte Kabel.
Prüfen Sie das DMX-Kabel auf richtige Pin-Belegung
und Defekte.
Setzen Sie den Master auf Send Firmware im Admin-
Menu. Es muss die Anzeige Waiting Target
erscheinen.
Stellen Sie die DMX-Verbindung sicher.
Schalten Sie den Slave wieder ein.
Warten Sie auf den Abschluss des Updates. Der
Slave startet sich automatsci neu.
Bedienungsanleitung
07/23
Seite: 16 / 20
