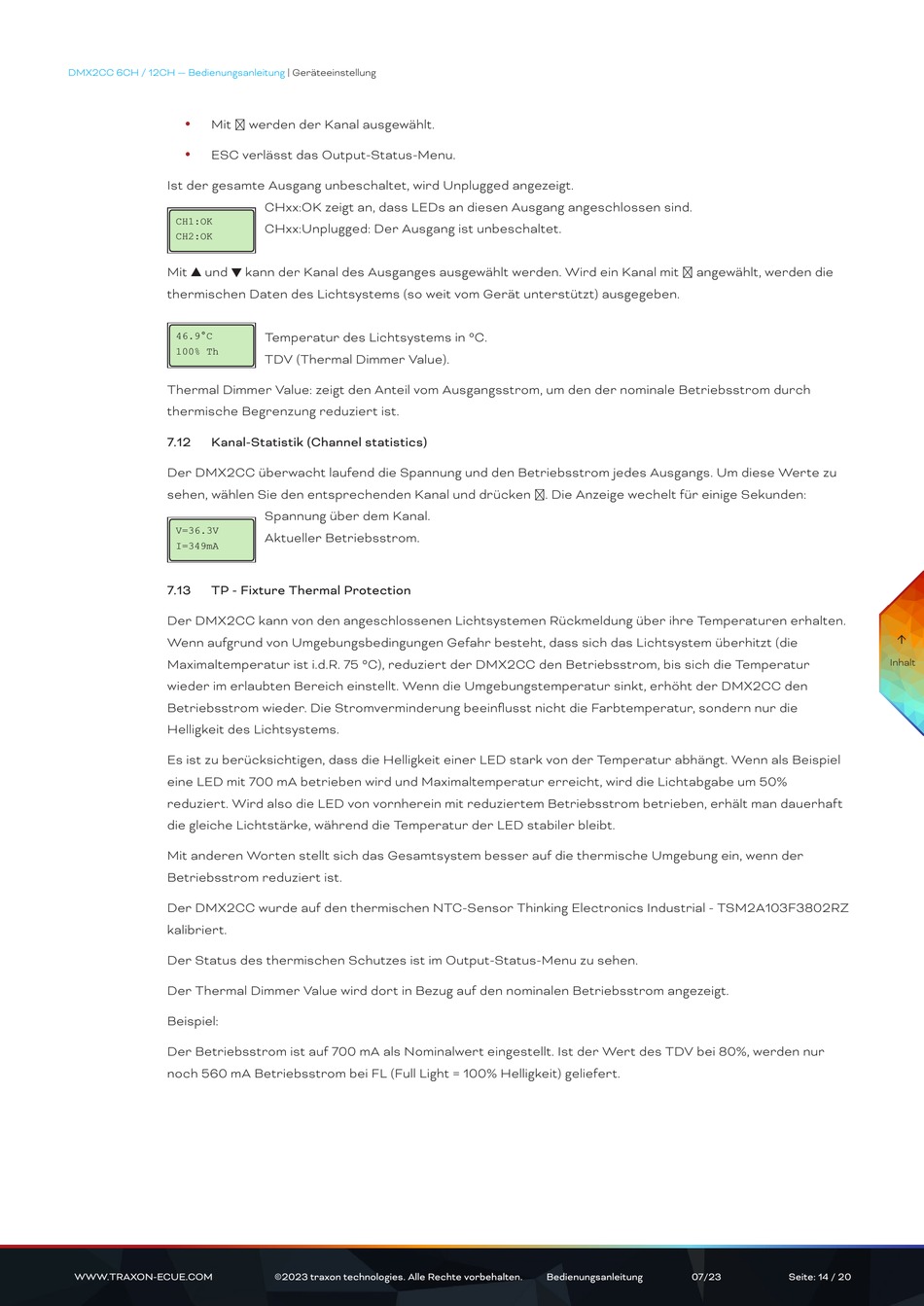

DMX2CC 6CH / 12CH — Bedienungsanleitung
y
Mit
y
ESC verlässt das Output-Status-Menu.
Ist der gesamte Ausgang unbeschaltet, wird Unplugged angezeigt.
CH1:OK
CH2:OK
Mit
und
thermischen Daten des Lichtsystems (so weit vom Gerät unterstützt) ausgegeben.
46.9°C
100% Th
Thermal Dimmer Value: zeigt den Anteil vom Ausgangsstrom, um den der nominale Betriebsstrom durch
thermische Begrenzung reduziert ist.
7.12

Kanal-Statistik (Channel statistics)

Der DMX2CC überwacht laufend die Spannung und den Betriebsstrom jedes Ausgangs. Um diese Werte zu
sehen, wählen Sie den entsprechenden Kanal und drücken . Die Anzeige wechelt für einige Sekunden:
V=36.3V
I=349mA
7.13

TP - Fixture Thermal Protection

Der DMX2CC kann von den angeschlossenen Lichtsystemen Rückmeldung über ihre Temperaturen erhalten.
Wenn aufgrund von Umgebungsbedingungen Gefahr besteht, dass sich das Lichtsystem überhitzt (die
Maximaltemperatur ist i.d.R. 75 °C), reduziert der DMX2CC den Betriebsstrom, bis sich die Temperatur
wieder im erlaubten Bereich einstellt. Wenn die Umgebungstemperatur sinkt, erhöht der DMX2CC den
Betriebsstrom wieder. Die Stromverminderung beeinflusst nicht die Farbtemperatur, sondern nur die
Helligkeit des Lichtsystems.
Es ist zu berücksichtigen, dass die Helligkeit einer LED stark von der Temperatur abhängt. Wenn als Beispiel
eine LED mit 700 mA betrieben wird und Maximaltemperatur erreicht, wird die Lichtabgabe um 50%
reduziert. Wird also die LED von vornherein mit reduziertem Betriebsstrom betrieben, erhält man dauerhaft
die gleiche Lichtstärke, während die Temperatur der LED stabiler bleibt.
Mit anderen Worten stellt sich das Gesamtsystem besser auf die thermische Umgebung ein, wenn der
Betriebsstrom reduziert ist.
Der DMX2CC wurde auf den thermischen NTC-Sensor Thinking Electronics Industrial - TSM2A103F3802RZ
kalibriert.
Der Status des thermischen Schutzes ist im Output-Status-Menu zu sehen.
Der Thermal Dimmer Value wird dort in Bezug auf den nominalen Betriebsstrom angezeigt.
Beispiel:
Der Betriebsstrom ist auf 700 mA als Nominalwert eingestellt. Ist der Wert des TDV bei 80%, werden nur
noch 560 mA Betriebsstrom bei FL (Full Light = 100% Helligkeit) geliefert.
WWW.TRAXON-ECUE.COM
| Geräteeinstellung
werden der Kanal ausgewählt.
CHxx:OK zeigt an, dass LEDs an diesen Ausgang angeschlossen sind.
CHxx:Unplugged: Der Ausgang ist unbeschaltet.
kann der Kanal des Ausganges ausgewählt werden. Wird ein Kanal mit
Temperatur des Lichtsystems in °C.
TDV (Thermal Dimmer Value).
Spannung über dem Kanal.
Aktueller Betriebsstrom.
©2023 traxon technologies. Alle Rechte vorbehalten.
angewählt, werden die
Bedienungsanleitung
07/23
