4.4.2
Externe Anschlüsse (außenliegenden Anschlussbox)
Die elektrische Anbindung von Zubehörkomponenten erfolgt über die außenliegende Anschlussbox, die mit einem
Flachkabel an der Hauptplatine im Lüftungsgerät verbunden ist.
Position
Beschreibung
1
Verbindung zur Hauptplatine.
2
Anbindung der Bedieneinheit (HMI) oder des Internetkommunikationsmoduls (IAM)
3
Modbus RS485 Anschluss
AI6–7
Frei konfigurierbarer Analogeingang. Inaktiv, Eingang über die Bedieneinheit (HMI) auswählen.
DO1–4
Frei konfigurierbarer Digitalausgang.
DO2-Standardkonfiguration Außen-/Fortluftklappe
DO3-Standardkonfiguration: Kühler aktiv
DO4-Standardkonfiguration: Sammelalarm
AO3–5
Frei konfigurierbarer Analogausgang. Art des Stellantriebs 0-10V, 10-0 V, 2-10V, 10-2V.
AO3-Standardkonfiguration: Erhitzer (nur bei Modellen des Typs VTC 200/300/500/700, VTR 100/
70)
AO4-Standardkonfiguration: Kühlung
| v1
Beschreibung
Analogeingang 4 - frei konfigurierbar / Überhitzungs-Temperatursensor (Geräte mit
elektrischem Heizregister)
Analogeingang 5 - frei konfigurierbar
Digitaleingang 1 – Rotor-Schutzsensor (nur bei den Modellen VSR, VTR)
Digitaleingang 2 - Frei konfigurierbar / Dunstabzugshaube (VTR 150/K)
Analogausgang 2 - frei konfigurierbar / elektrisches Heizregister (VTC 700)
Analogausgang 1 –Regelsignal für Rotationswärmeübertrager (bei Modellen des Typs
VSR, VTR)/Regelsignal für Klappe (bei Modellen des Typs VTC, VSC), UI6 –
Rückmeldungssignal für Bypassklappe (bei Modellen des Typs VTC, VSC)
Klemmen zur Drehzahlregelung des Abluftventilators
Klemmen zur Drehzahlregelung des Zuluftventilators

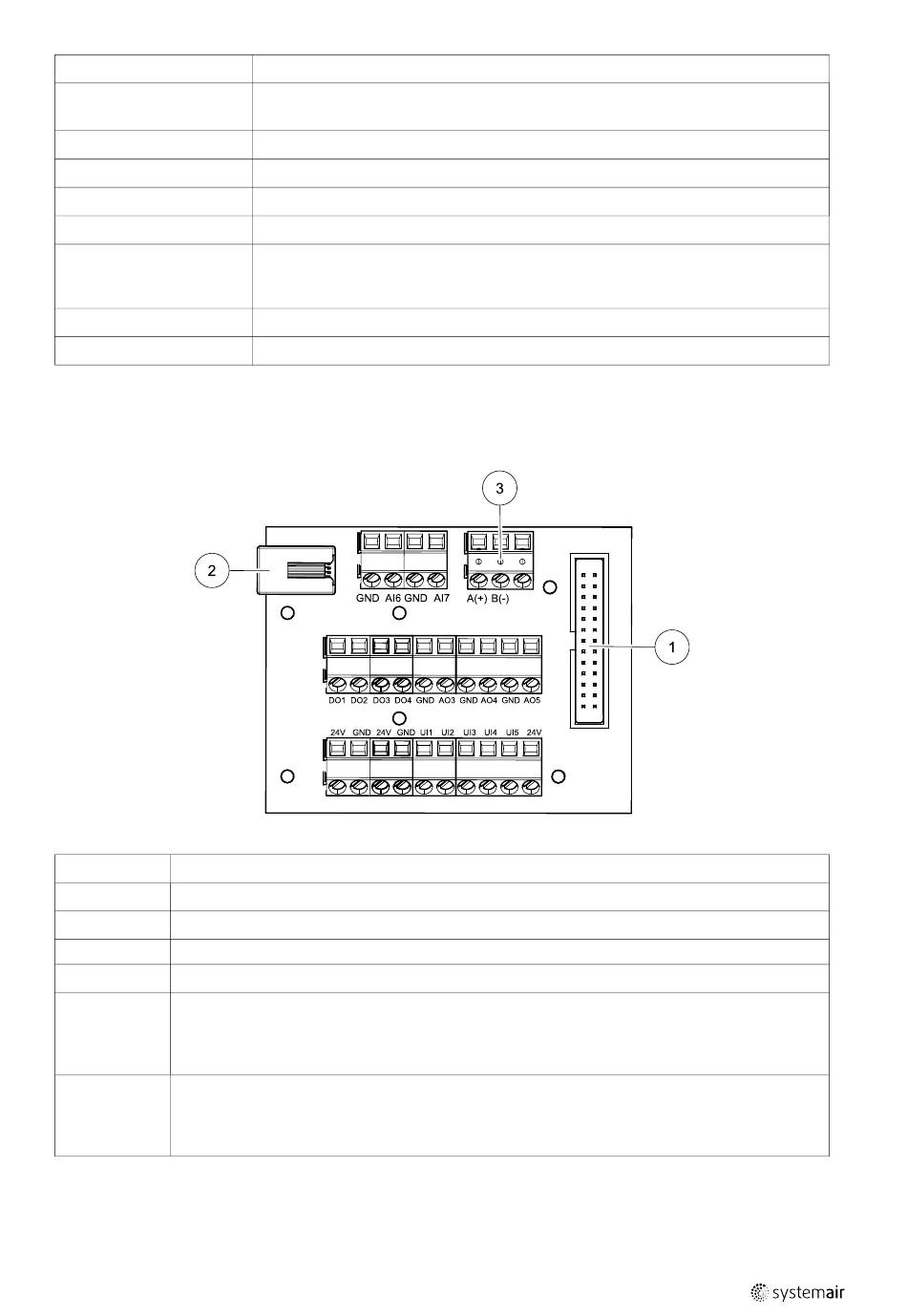

Bild 7 Außenliegenden Anschlussbox und Platine.
Service |
29
