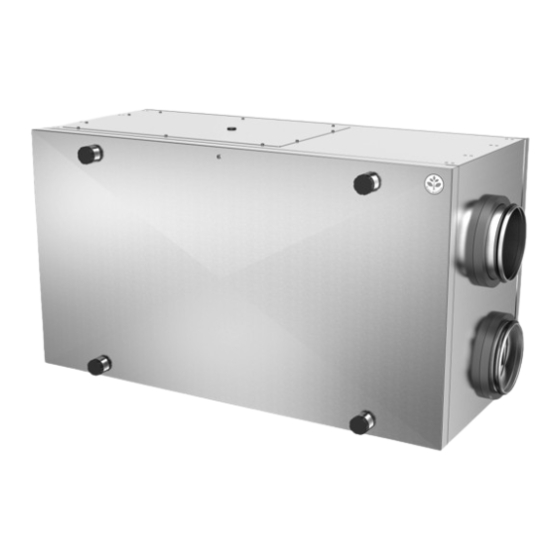

SystemAir SAVE VSR 300 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für SAVE VSR 300:
- Installationsanleitung (58 Seiten) ,
- Service (52 Seiten) ,
- Betriebs- und wartungsanleitung (49 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks

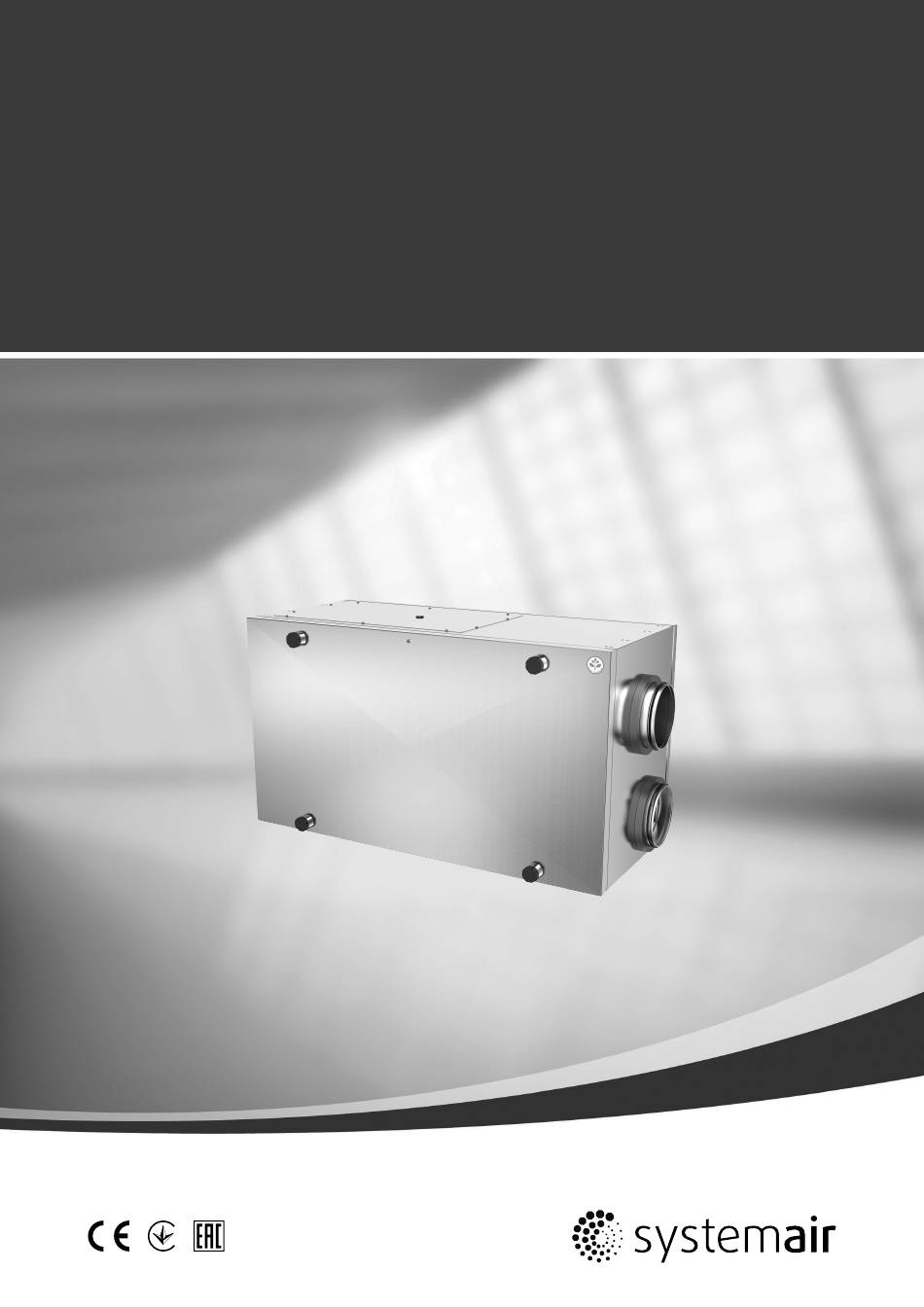

SAVE VSR 300/500
GB
User Manual................................................2
SV
Användarhandbok .....................................24
Document translated from English | 211558 · A003
DE
Bedienungsanleitung .................................46
FI
Käyttöohje ................................................70
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für SystemAir SAVE VSR 300
Inhaltszusammenfassung für SystemAir SAVE VSR 300
- Seite 1 SAVE VSR 300/500 User Manual..........2 Bedienungsanleitung .........46 Användarhandbok ........24 Käyttöohje ..........70 Document translated from English | 211558 · A003...
- Seite 46 © Copyright Systemair UAB Alle Rechte vorbehalten E&OE Systemair UAB behält sich das Recht vor, ihre Produkte ohne vorherige Ankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern die vorher vereinbarten Spezifikationen nicht beeinflusst werden. 2114592 | A003...
- Seite 47 Inhaltsverzeichnis Entsorgung und Recycling ....... 49 Überprüfen und Reinigen des Kanalsystems ........62 Warnhinweise ..........49 Fehlersuche ..........63 Typenschild..........50 Alarme............64 Einleitung ............ 50 Alarmliste ........... 64 Konfiguration ..........50 Allgemeines........50 Startup-Assistent ......... 50 Allgemeine Symbole ......51 Menü-Übersicht ........
-
Seite 49: Entsorgung Und Recycling
Entsorgung und Recycling | Entsorgung und Recycling Dieses Produkt entspricht der WEEE-Richtlinie. Bei der Entsorgung des Gerätes befolgen Sie die örtlichen Regelungen und Vorschriften. Das Verpackungsmaterial dieses Produkts ist recyclingfähig und kann wiederverwendet werden. Nicht mit dem Hausmüll entsorgen. Warnhinweise Gefahr •... -
Seite 50: Typenschild
Bad, Küche und Nassräumen. Beide Modelle verfügen über einen installierten Nachheizregister mit 1670 W . Konfiguration Allgemeines SAVE VSR 300/500 beinhaltet eine moderne Bedieneinheit mit LCD Touchscreen, auch bekannt als HMI - Human Ma- chine Interface. Über die Bedieneinheit sind alle aktuellen Werte des Lüftungsgerätes ersichtlich und ermöglicht den Zu- griff auf alle Systemfunktionen. -
Seite 51: Allgemeine Symbole
Konfiguration | Allgemeine Symbole Die folgenden Auswahlsymbole sind üblich und in den meisten Menüseiten vorhanden: Ein und Aus Schieberegler zum Zurück-Taste, um zu einem vorherigen Aktivieren oder Deaktivieren einer Menü zurückzukehren, das sich in der Funktion. Weiße Blasen - Funktion ist oberen linken Ecke befindet inaktiv, grüne Blasen - Funktion ist aktiv. -
Seite 52: Startbildschirm
| Konfiguration Startbildschirm Berühren home Symbol (pos. A) in der Drop-down-Menüliste (Pos. 1) kehrt nach der Inbetriebnahme immer wieder zum Startbildschirm zurück. 1. Drop-down-Menü Liste 2. Aktive Benutzer Modus 3. Luftstromeinstellungen 4. Temperatureinstellungen 5. Liste der aktiven Alarme 6. Icon-Liste der aktiven Benutzerfunktionen 5.5.1 Benutzermodi Das erste Symbol am Anfang des Startbildschirms zeigt den momentan aktiven Benutzermodus an. -
Seite 53: Digitale Eingangsfunktionen
Konfiguration | 5.5.1.2 Temporäre Betriebsarten Temporäre Modi sind nur für eine festgelegte Zeitspanne aktiv, wenn sie nicht durch aktive Benutzermodi, aktivierte Benutzerfunktionen oder Alarme unterbrochen werden: Text Symbol Beschreibung Einstellung Betriebsstufe Abluftventilator für Anwenderfunktion Urlaub. Bei längerer Abwesenheit kann diese auf niedrige eingestellt werden. -
Seite 54: Temperatureinstellungen
| Konfiguration EIN Kaminofen Funktion hat die höchste Priorität zwischen Benutzerfunktionen. Andere Funktionen, die über HMI / APP aktiviert werden, können sich gegenseitig unterbrechen. Wenn der Kaminofen-Funktion auf der Anschlussplatte fest verdrahtet und als Digitaleingang (DI) konfiguriert ist, hat sie eine höhere Priorität als der AUTO- und MANUELL-Modus. Der digitale Eingang für ein Kaminofen-Funktion hat auch eine höhere Priorität als andere festverdrahtete Digitaleingänge (DI) für: Abwesend, Zentralstaubsauger, Dunstabzugshaube, Party, Urlaub orderStoßlüftung. -
Seite 55: Luftstromeinstellungen
Konfiguration | 5.5.3 Luftstromeinstellungen Die Luftstromeinstellungen sind nur im MANUELL-Modus verfügbar. Klicken Sie auf das Fan-Symbol auf dem Hauptbildschirm, um das Menü Luftvolumenstrom einstellen aufzurufen. Verwenden Sie nach oben und nach unten Pfeile oder einen Schieberegler, um den Luftstromwert zu ändern. Der Luftstrom kann in diesen Schritten eingestellt werden: Aus/Niedrig/Normal/Hoch. -
Seite 56: Beschreibung Der Benutzer Funktion Symbole
| Konfiguration Beschreibung der Benutzer Funktion Symbole Text Symbol Beschreibung Verbundene Heizung oder Vorwärmer ist aktiv und Luftheizung ist in Erhitzer Bearbeitung. Wärmerückge- Wärmerückgewinnung aus der Wohnung ist aktiv. winnung Der angeschlossene Kühler ist aktiv und die Luftkühlung ist in Bearbeitung. Kühlung Die automatische Kühlwiederherstellung ist aktiv, wenn die Ablufttemperatur von der Wohnung niedriger als die Außenlufttemperatur ist und es einen... -
Seite 57: Planen Sie Die Luftstromeinstellungen
Geplante Tage werden hervorgehoben (Pos. 1). Erste Zeitdauer (Pos. 2) und die zweite Zeitraum (Pos. 3) sind auf der rechten Seite jedes Zeitplans dargestellt. Wartung des Geräts Die Wartung von SAVE VSR 300/500 sollte normalerweise 3-4 Mal pro Jahr durchgeführt werden. Warnhinweise Gefahr •... -
Seite 58: Öffnen Der Seitenabdeckung
| Wartung des Geräts Warnung • Das System sollte kontinuierlich arbeiten und nur bei Wartung/Service angehalten werden • Achten Sie während der Wartungsarbeiten auf scharfe Kanten. Tragen Sie Schutzhandschuhe. • Vergewissern Sie sich vor dem Starten des Geräts, dass die Filter eingebaut sind Öffnen der Seitenabdeckung. -
Seite 59: Zurücksetzen Der Filterzeit
Wartung des Geräts | Die werkseitig eingebauten Filter entsprechen für den Zuluftfilter der Filterqualität F7/ePM10 80% und für den Abluftfil- ter der Filterqualität G3/ISO Coarse 60%. Die Filter müssen bei Verschmutzung ausgetauscht werden. Neue Filtersätze können Sie bei Ihrem Installateur oder Großhändler erwerben. Für die Filterung der Zuluft kann Filterqualität G3/ISO Coarse 60% installiert werden. -
Seite 60: Reinigen Der Ventilatoren
| Wartung des Geräts Hinweis! Beim VSR 500 befinden sich die Befestigungsschrauben an der Oberseite. 5. Ziehen Sie den Rotor zu sich heran. Hierzu kann ein gewisser Kraftaufwand erforderlich sein. 6. Reinigen Sie den Rotor Reinigen Sie sie mit warmer Seifenlauge. Verwenden Sie keine ammoniakhaltigen Reinigungsmittel. Zum Beispiel mit einem Duschkopf oder vorsichtig mit Druckluft abspülen. -
Seite 61: Austausch Der Rotor-Antriebsriemens
Wartung des Geräts | 3. Ziehen Sie die Kabel für die Stromversorgung des Ventilators ab. Die Kabel befinden sich neben den Ventilatoren. 4. Die Befestigungsschrauben (1) lösen und die Ventilatoren zum Körper hin abziehen. Hierzu kann ein gewisser Kraft- aufwand erforderlich sein. 5. -
Seite 62: Rückstelltaste Überhitzungsschutz
| Wartung des Kanalsystems Hinweis! Wenn der Antriebsriemen noch Spiel hat, kann der Antriebsriemen zu lang sein und muss gekürzt werden. Kürzen Sie den Antriebsriemen um 5 mm und beginnen Sie erneut mit Schritt 5. 7. Setzen Sie die Seitenabdeckung wieder ein und ziehen Sie diese fest. Stellen Sie die Stromversorgung wieder her. 8. - Seite 63 Fehlersuche | Es empfiehlt sich, dies alle 5 Jahre normalerweise von autorisierten Unternehmen, die darauf spezialisiert sind, durch- führen zu lassen. Fehlersuche Sollten Probleme auftreten, überprüfen Sie bitte die nachstehenden Punkte, bevor Sie den Kundendienst anrufen. Funktionsstörung Maßnahme 1. Überprüfen Sie das HMI auf Alarme. 2.
- Seite 64 | Alarme Funktionsstörung Maßnahme 1. Überprüfen Sie die Anzeige auf Alarme. 2. Überprüfen Sie die aktiven Benutzerfunktionen im HMI-Bildschirm, wenn die Abtauung- Funktion läuft. 3. Prüfen Sie die eingestellte Zulufttemperatur im HMI. 4. Überprüfen Sie, ob der ECO -Modus im HMI aktiviert ist (es ist eine Energiesparfunktion und verhindert das Aktivieren der Heizung).
- Seite 65 Alarme | Alarmname Erklärung Mach Folgendes Fehler Abtauung Zeigt den Ausfall der Vorwärmer an, Überprüfen Sie die Vorwärmer- um die eingehende Außenluft Reset-Taste. vorzuwärmen (falls der Zusatzregler Überprüfen Sie die als Vorheizregister konfiguriert Vorwärmerverkabelung. ist). Wenden Sie sich an Ihren Installationsfirma oder Ort des Kaufs.
- Seite 66 | Alarme Alarmname Erklärung Mach Folgendes Rotorüberwachung Zeigt eine Rotorfehlfunktion an. Wenn der rotierende Wärmetauscher Kein Drehschutz für 180 Sekunden. gestoppt hat. Rotorband prüfen. Wenn sich der Wärmetauscher noch dreht, ist zu prüfen, ob der Schnellverbinder für den Sensor angeschlossen ist und ein Luftspalt von 5-10 mm zwischen Sensor und Magnet vorhanden ist.
- Seite 67 Alarme | Alarmname Erklärung Mach Folgendes Zeigt die Fehlfunktion des internen PDM RH Extract air Überprüfen Sie, ob der Sensor temperature Ablufttemperatursensors an. ordnungsgemäß angeschlossen ist Aktiv: gemessene Temperatur = 0° C und das Kabel nicht beschädigt ist. Rückkehr: gemessene Temperatur> Wenden Sie sich an Ihren 5 °C Installationsfirma oder Ort des Kaufs.
- Seite 68 | Alarme Alarmname Erklärung Mach Folgendes Externer relativer Überprüfen Sie, ob der Sensor Feuchtigkeitssensor Fehlfunktion. ordnungsgemäß angeschlossen ist und das Kabel nicht beschädigt ist. Falls Sensor drahtlos ist - den RS485-Gateway-Status und den Sensorstatus im HMI überprüfen. Wenden Sie sich an Ihren Installationsfirma oder Ort des Kaufs.
- Seite 69 2114597 | A003...
