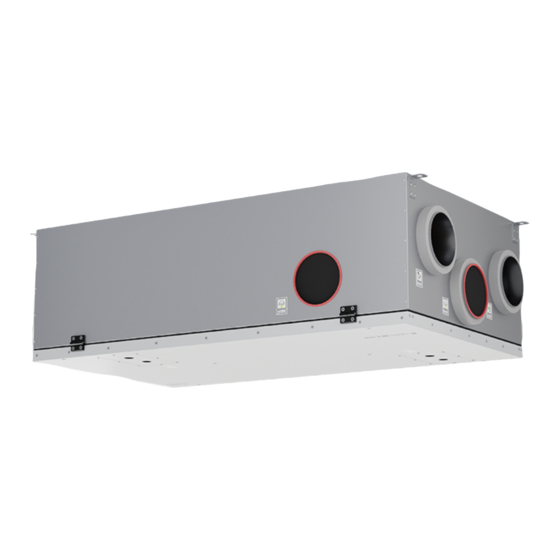

- Seite 1 SAVE Basic VSR 200/B Installationsanleitung Aus dem Englischen übersetztes Dokument | 3986512 · v01...
- Seite 2 Systemair UAB behält sich das Recht vor, ihre Produkte ohne vorherige Ankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern die vorher vereinbarten Spezifikationen nicht beeinflusst werden. Systemair haftet nicht oder ist durch Gewährleistung verpflichtet, wenn diese Anweisungen bei der Installation oder dem Service nicht eingehalten werden.
- Seite 3 Inhaltsverzeichnis Übersicht............1 Lüftungsgerät der Baureihe SAVE Basic ...........1 Allgemeine Beschreibung......1 Gewährleistung ........1 Typenschild...........1 Wichtige Sicherheitshinweise......2 Verwendungszweck .......2 Warnungen...........2 Technische Daten ..........3 Abmessungen und Gewicht ......3 Kanalanschlüsse........4 Einbauempfehlung betreffend Kondensation ........4 3.3.1 Kondensation im Inneren des Lüftungsgerätes......4 3.3.2 Kondensation außen am Lüftungsgerät......5 Lieferung, Transport, Lagerung......5 Transport und Lagerung......5...
- Seite 5 Bei den SAVE Basic Lüftungsgeräten handelt es sich um eine abgewandelte Form der Standard SAVE Geräte. Alle Systemair-Projektgeräte der Baureihe SAVE Basic werden vorprogrammiert und werkseitig getestet. Energieeffizi- ente Wärmeübertrager und laufruhige EC-Ventilatoren tragen zu einer nachhaltigen und kostensparenden Lösung für Ihr Projekt bei.
- Seite 6 | Wichtige Sicherheitshinweise Bild 1 Typenschild Position Beschreibung Fertigungskode (Produktspezifikation) Artikelnummer des Produkts Fertigungsauftragsnummer Seriennummer Produktionsdatum (TT.MM.JJ) Scanbarer Code für Serienummer und Softwareversion Scanbarer Code für Ersatzteillisten und Dokumentationen Wichtige Sicherheitshinweise • Örtliche und nationale Gesetze und Regelungen sind zu beachten und einzuhalten. •...
- Seite 7 Technische Daten | Warnung • Dieses Produkt darf nicht von Kindern oder Personen mit verminderten körperlichen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnissen genutzt werden, wenn von der für ihre Sicherheit verantwortlichen Person keine Anweisungen in Bezug auf die Nutzung gegeben wurde oder wenn der Betrieb von dieser Person nicht überwacht wird.
- Seite 8 | Technische Daten 1205 1215 1100 Ø125 1140 Bild 3 Abmessungen des rechtsseitigen Geräts Das Gewicht des Geräts ist 56 kg. Kanalanschlüsse Symbol Beschreibung Symbol Beschreibung Symbol Beschreibung Abzugshaubenluft Zuluft Außenluft Fortluft Abluft Einbauempfehlung betreffend Kondensation 3.3.1 Kondensation im Inneren des Lüftungsgerätes Wenn das Gerät auf einem kalten Dachboden installiert ist (nahe der Außentemperatur), sollte das Gerät kontinuierlich laufen.
- Seite 9 Lieferung, Transport, Lagerung Transport und Lagerung Das SAVE Basic VSR 200/B sollte so gelagert und transportiert werden, dass es vor materiellen Schäden geschützt wird. Abdeckungen sollten benutzt werden, um zu verhindern, dass Staub, Regen und Schnee eindringen und das Gerät und seine Bestandteile schädigen können.
- Seite 10 | Lieferung, Transport, Lagerung Warnung Beim Entfernen der Transportverpackung besteht die Gefahr der Beschädigung durch scharfe Kanten, Nägel, Klammern, Splitter usw. Auspacken • Überprüfen Sie das Lüftungsgerät auf sichtbare Transportschäden. • Entfernen Sie die Verpackung erst kurz vor der Montage. •...
- Seite 11 Für die Gewährleistung eines ordnungsgemäßen und fehlerfreien Betriebs ist es wichtig, dass das Gerät gemäß dieser Anleitung installiert wird. Das Gerät kann in den folgenden Positionen installiert werden: Bild 4 SAVE Basic VSR 200/B L Bild 5 SAVE Basic VSR 200/B R A. Deckeninstallation. Anschlüsse sind links und rechts möglich.
- Seite 12 Dacheinheit mit hinreichendem Abstand zu Lufteinlässen, Fenstern etc. nach außen geleitet. Zugang zur Stromversorgung Das SAVE Basic VSR 200/B wird mit ca. 1–1,5 m Kabel und einem Stecker für 230 V, einphasig geerdet, geliefert. Stellen Sie sicher, dass die Steckdose in Reichweite des Steckers ist.
- Seite 13 Installation | Ø12, 34mm 1140 Ø12 34mm Vergewissern Sie sich, dass die Oberfläche flach ist und dass sie das Gewicht des Gerätes tragen kann. Führen Sie die Installation unter Einhaltung der örtlichen Regeln und Vorschriften durch. Beachten Sie beim Anschluss des Gerätes an das Kanalsystem die Lüftungszeichnung. Lüftungskanalanschluss und Isolierung Wichtig •...
- Seite 14 Bitte beachten Sie die dem Zubehör beiliegenden Anweisungen oder das Handbuch „Service und Zubehör Installation“, das Sie in unserem Online-Katalog finden. Elektrische Anschlüsse Aufbau der Hauptplatine Das SAVE Basic VSR 200/B ist mit einem eingebauten Regler und interner Verdrahtung ausgerüstet. Bild 6 Anschlüsse der Hauptplatine Position Beschreibung Klemmen für eine Heizung...
- Seite 15 Vor Inbetriebsetzung des Systems | Position Beschreibung Analogeingang 4 - frei konfigurierbar / Überhitzungs-Temperatursensor (Geräte mit elektrischem Heizregister) Analogeingang 5 - frei konfigurierbar Digitaleingang 1 – Rotor-Schutzsensor (nur bei den Modellen VSR, VTR) Digitaleingang 2 - Frei konfigurierbar / Dunstabzugshaube (VTR 150/K) Analogausgang 2 - frei konfigurierbar / elektrisches Heizregister (VTC 700) Analogausgang 1 –Regelsignal für Rotationswärmeübertrager (bei Modellen des Typs VSR, VTR)/Regelsignal für Klappe (bei Modellen des Typs VTC, VSC), UI6 –...
- Seite 16 | Abschlussroutinen Stellen Sie die Drehzahl der Zu- und Abluftventilatoren für jede Stufe ein. Wenn Sie die Einstellungen abgeschlossen haben, überprüfen Sie diese. Sie können zu vorherigen Menüs zurückkehren und Änderungen vornehmen. Wählen Sie eine Heizungsart aus oder keine. Setzen Sie bei Bedarf den Timer für den Filterwechsel zurück. Beenden Sie den Inbetriebnahmeassistenten über die Schaltfläche „OK“.
- Seite 17 Schutzarten durch Gehäuse (IP Code). Der Hersteller bestätigt hiermit, dass EN 62233 SAVE Basic VSR 200/B Verfahren zur Messung der elektromagnetischen Felder von Haushaltgeräten und ähnlichen Elektrogeräten im alle anwendbaren Anforderungen der folgenden Richtli- Hinblick auf die Sicherheit von Personen in elektroma- nien und Bestimmungen eingehalten werden.
- Seite 18 Systemair UAB Linų st. 101 LT–20174 Ukmergė, LITHUANIA Phone +370 340 60165 Fax +370 340 60166 www.systemair.com...
