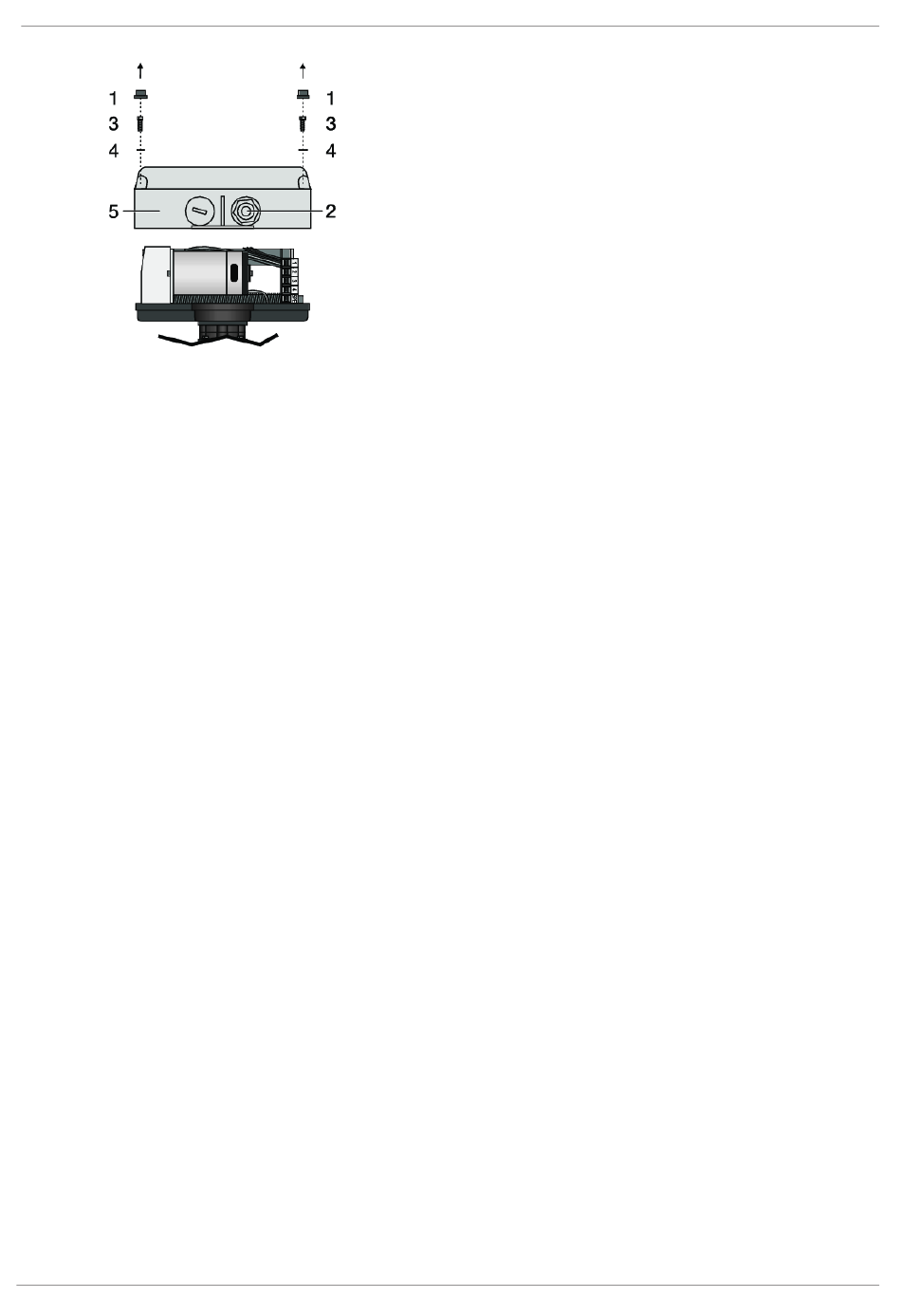

1. Anlage spannungsfrei schalten.
2. Abdeckkappen 1 abnehmen.
3. Kabeleingang 2 aufschrauben.
4. Schrauben 3 lösen.
5. Unterlegscheiben 4 nicht verlieren.
6. Abdeckung Antrieb 5 demontieren.
7. Kabel durch Kabeleingang 2 einführen.
Ggf. inneren Dichtungsring herausnehmen.
8. Kabel anschließen (siehe Kapitel "Anschlussplan
12 / 24 V" und Kapitel "Anschlussplan 100 - 250 V").
9. Abdeckung Antrieb 5 aufsetzen.
10. Abdeckung 5 festschrauben.
11. Abdeckkappen 1 aufsetzen.
12. Kabeleingang 2 zuschrauben.
