3. МОНТАЖ І ПІДКЛЮЧЕННЯ
N
L
PE
*Зовнішній модуль до комплекту поставки не входить
Таблиця 3. Позначення електричних підключень
Колір проводу кабелю
живлення електропривода
Синій
Коричневий
Жовто-зелений
Монтаж виконати відповідно до нижчезазначених вимог і в порядку, зазначеному в ілюстраційній частині інструкції.
Зберігайте цю інструкцію упродовж усього терміну експлуатації виробу.
ПОПЕРЕДЖЕННЯ! З метою безпеки людей важливо дотримуватися цих інструкцій. Збережіть цей посібник під час
всього терміну експлуатації виробу. Виконуйте всі інструкції, оскільки неправильне встановлення може призвести
до серйозних травм.
Не укорочуйте та не подовжуйте антену. Оберігайте антену від рухомих частин ролетної системи. Уникайте
контакту антени з металевими поверхнями.
Монтаж, підключення та запуск в експлуатацію повинні виконуватися кваліфікованим персоналом відповідно
до нормативно-правових актів регіону, де здійснюється встановлення електропривода. Зокрема, інструкції
з безпеки EN 60335-2-97 або правил монтажу Асоціації німецьких інженерів-електриків (VDE 0100).
Кваліфікований персонал повинен забезпечити відповідність після запуску в експлуатацію ролетної системи
стандартам, що діють у цьому регіоні, наприклад, стандарту EN13659 для ролет. Використання цього
електропривода в складі воріт допускається тільки у разі гарантування необхідних заходів безпеки згідно з нормами
та правилам, що пред'являються до воріт в регіоні встановлення.
Наведені інструкції необхідно розглядати як приклад, тому що місце встановлення електропривода і його
компонентів може відрізнятися. Завдання монтажника вибрати найвідповідніше рішення.
Ролета повинна бути в справному стані й придатна для автоматизації обраним електроприводом, полотно
ролети повинно вільно й безперешкодно рухатися уздовж по напрямних шинах.
Повинен бути забезпечений вільний доступ до місця встановлення приводу. Перед початком монтажу з робочої зони
слід видалити всі непотрібні предмети (кабелі, проводи, мотузки тощо) та вимкнути невикористовуване
обладнання.
Якщо комутаційний апарат, що вимикає живлення, розташований поза зоною видимості, то прикріпіть табличку:
«Не вмикати! Працюють люди» і вжийте заходів, що виключають можливість помилкової подачі напруги.
Дбайливо використовуйте внутрішньовальний електропривод під час його встановлення:
запобігайте від ударів, падіння або контакту з рідинами будь-якого типу; не свердліть отвори та не
вгвинчуйте гвинти усередину електропривода; не розташовуйте пристрій поблизу джерел тепла й
не розташовуйте поруч із відкритим вогнем. Описані вище ситуації можуть призвести до ушкодження
виробу, спричинити збої або призвести до небезпеки. Якщо станеться одна з описаних вище ситуацій,
негайно припиніть збирання та зверніться до Постачальника.
Параметри застосовуваних електричних кабелів (переріз, кількість проводів тощо) повинні відповідати схемі
підключення, потужності пристроїв, відстані прокладання, способу прокладання та зовнішнім умовам.
Якщо пристрій установлений на висоті менш 2,5 м від підлоги або іншої опорної поверхні, необхідно перешкодити
випадковому доступу до електропривода та проводини, наприклад, використовуйте короб для ролети.
Електричні кабелі мають бути проведені у спеціальних захисних кожухах. Кабелі, прокладені через металеву
перегородку, мають бути захищені та ізольовані.
У разі використання електропривода зовні (на вулиці) електричні кабелі повинні бути проведені в спеціальних
захисних кожухах. Кабелі, прокладені через металеву перегородку, повинні бути захищені й ізольовані. Закріпіть

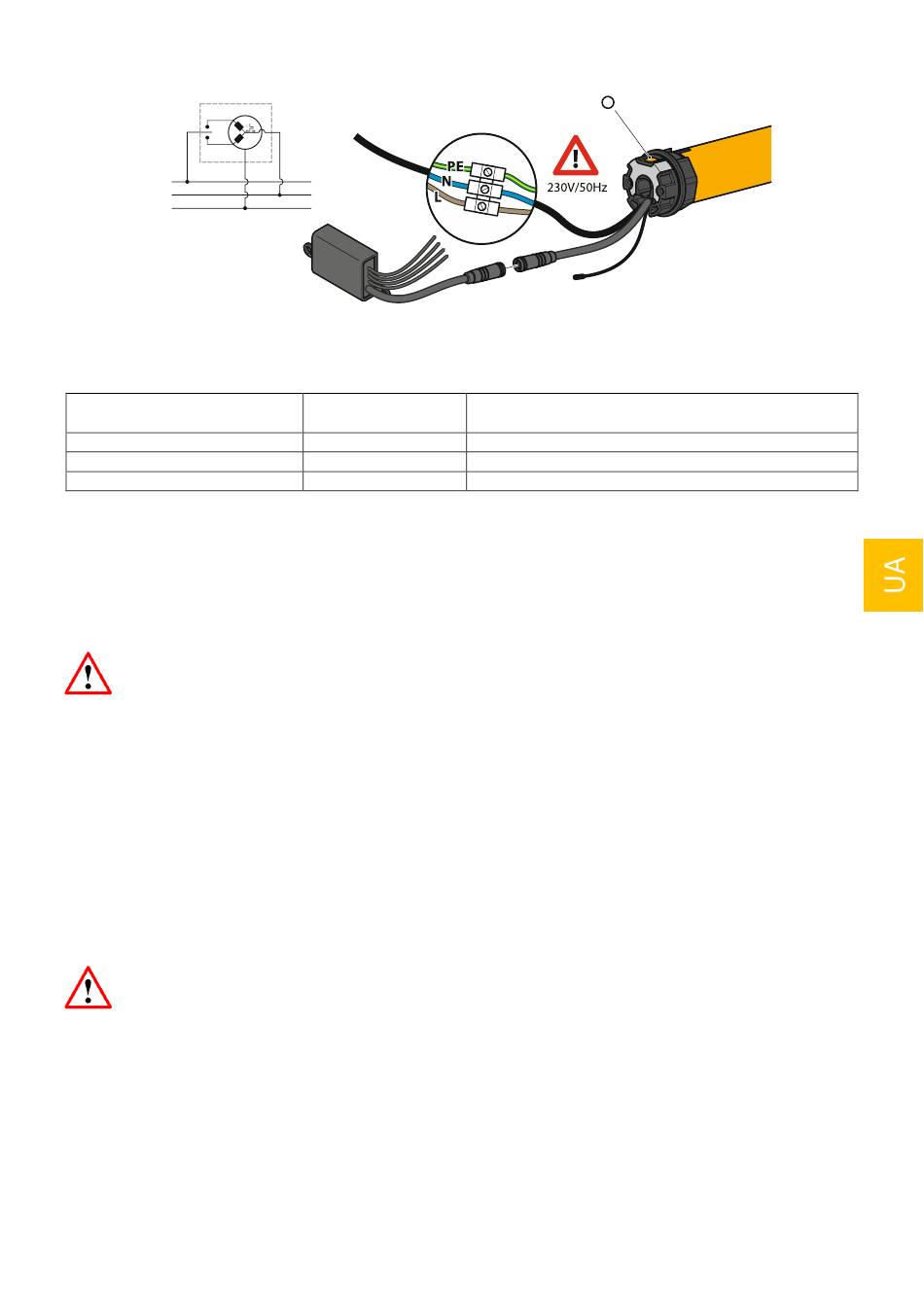

Рисунок 1. Схема електричних підключень
Позначення
контакту
N Нульовий робочий провідник (нейтраль)
L Фазний провідник (фаза)
PE Захисне заземлення
43
Призначення
