3. МОНТАЖ И ПОДКЛЮЧЕНИЕ
N
L
PE
*Внешний модуль в комплект поставки не входит
Таблица 3. Обозначение электрических подключений
Цвет провода кабеля питания
электропривода
Синий
Коричневый
Жёлто-зеленый
Монтаж выполнить в соответствии c нижеуказанными требованиями и в порядке, указанном в иллюстрационной
части руководства.
ПРЕДУПРЕЖДЕНИЕ! В целях безопасности людей важно следовать данным инструкциям. Сохраните данное
руководство во время всего срока эксплуатации изделия. Следуйте всем инструкциям, поскольку неправильная
установка может привести к серьезным травмам.
Не укорачивайте и не удлиняйте антенну. Оберегайте антенну от движущихся частей роллетной системы.
Избегайте контакта антенны с металлическими поверхностями.
Монтаж, подключения и запуск в эксплуатацию должны выполняться квалифицированным персоналом в
соответствии с нормативно-правовыми актами региона, где производится установка электропривода. В
частности, инструкции по безопасности EN 60335-2-97 или правил монтажа Ассоциации немецких
инженеров-электриков (VDE 0100). Квалифицированный персонал должен обеспечить соответствие после запуска в
эксплуатацию роллетной системы стандартам, действующим в данном регионе, например, стандарту EN13659
для роллет. Использование данного электропривода в составе ворот допускается только при обеспечении
необходимых мер безопасности согласно нормам и правилам, предъявляемым к воротам в регионе установки.
Приведенные инструкции необходимо рассматривать в качестве примера, так как место установки
электропривода и его компонентов может отличаться. Задача монтажника выбрать самое подходящее решение.
Роллета должна быть в исправном состоянии и пригодна для автоматизации выбранным электроприводом,
полотно роллеты должно свободно и беспрепятственно двигаться вдоль по направляющим шинам.
Должен быть обеспечен свободный доступ к месту установки электропривода. Перед началом монтажа из рабочей
зоны должны быть удалены все ненужные предметы (кабели, провода, веревки и т.д.) и выключено неиспользуемое
оборудование.
Если коммутационный аппарат, отключающий питание, находится вне зоны видимости, то прикрепите
табличку: «Не включать! Работают люди» и примите меры, исключающие возможность ошибочной подачи
напряжения.
Бережно используйте внутривальный электропривод во время его установки: предохраняйте от
ударов, падения или контакта с жидкостями любого типа; не сверлите отверстия и не закручивайте
винты внутрь электропривода; не размещайте устройство вблизи источников тепла и не
располагайте рядом с открытым огнём. Описанные выше ситуации могут привести к повреждению изделия,
вызвать сбои или привести к опасности. Если произойдет одна из описанных выше ситуаций, немедленно
прекратите сборку и обратитесь к Поставщику.
Параметры применяемых электрических кабелей (сечение, количество проводов и др.) должны соответствовать
схеме подключения, мощности устройств, расстоянию прокладки, способу прокладки и внешним условиям.
Если устройство установлено на высоте менее 2,5 м от пола или другой опорной поверхности, необходимо
затруднить случайный доступ к электроприводу и проводке, например, используйте короб для роллеты.
Электрические кабели должны быть проведены в специальных защитных кожухах. Кабели, проложенные через
металлическую перегородку, должны быть защищены и изолированы. Закрепите кабели, чтобы предотвратить
контакт с движущимися частями роллетных систем, не допускайте трение подвижных частей роллеты о кабель.

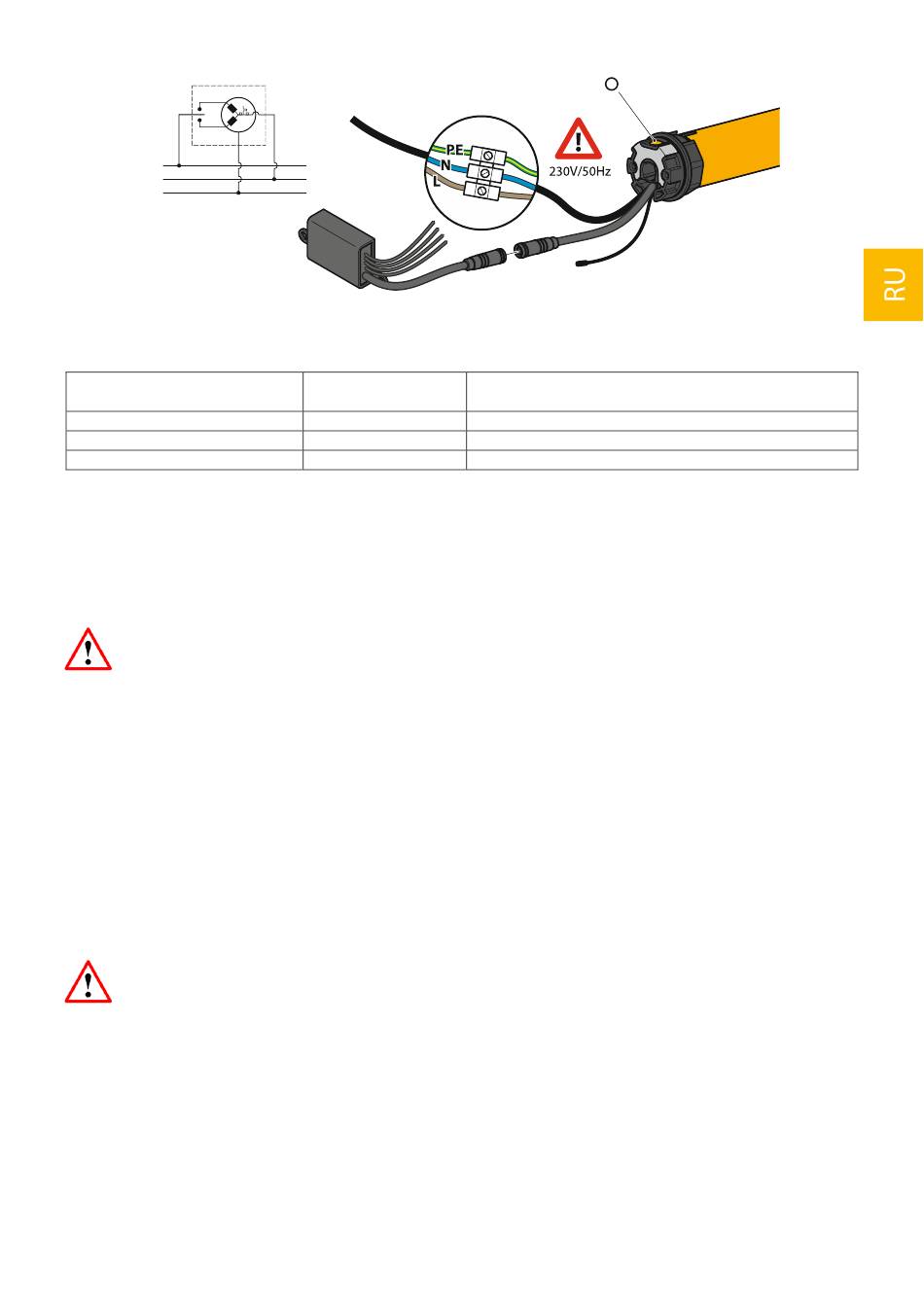

Рисунок 1. Схема электрических подключений
Обозначение
контакта
N Нулевой рабочий проводник (нейтраль)
L Фазный проводник (фаза)
PE Защитное заземление
11
Назначение
