3. MONTAŻ I PODŁĄCZENIE
N
L
PE
*Dostawa nie obejmuje modułu zewnętrznego
Tabela 3. Oznaczenia podłączeń elektrycznych
Kolor żyły kabla zasilającego
napęd
Niebieski
Brązowy
Żółto-zielony
Montaż należy wykonać zgodnie z wskazanymi poniżej wymogami i w kolejności, pokazanej w ilustracyjnej części
instrukcji.
Prosimy zachować niniejszą instrukcję przez cały okres eksploatacji wyrobu.
OSTRZEŻENIE! Ze względu na bezpieczeństwo ludzi ważne jest przestrzeganie tych instrukcji. Instrukcję należy przechowywać
przez cały okres użytkowania produktu. Należy postępować zgodnie ze wszystkimi instrukcjami, ponieważ nieprawidłowa
instalacja może spowodować poważne obrażenia.
Nie wolno skracać lub wydłużać anteny. Należy chronić antenę przed ruchomymi częściami systemu roletowego. Należy unikać
kontaktu anteny z powierzchniami metalowymi.
Montaż, podłączenie i rozpoczęcie eksploatacji powinny być wykonywane przez wykwalifikowany personel zgodnie z
wymogami praw, norm i przepisów, obowiązujących w regionie, gdzie są wykonywane. W szczególności, instrukcji
bezpieczeństwa EN 60335-2-97 lub norm montażu Stowarzyszenia Niemieckich Inżynierów Elektryków (VDE 0100).
Wykwalifikowany personel powinien zapewnić po rozpoczęciu eksploatacji systemu jego zgodność ze standardami,
obowiązującymi w określonym regionie, na przykład standardem EN13659 dla rolet. Użycie tego siłownika elektrycznego jako
części bramy jest dopuszczalne tylko pod warunkiem zapewnienia niezbędnych środków bezpieczeństwa zgodnie z normami i
zasadami obowiązującego w regionie montażu prawa dotyczącego bram.
Podane zalecenia należy rozpatrywać jako przykład, ponieważ miejsce instalacji siłownika elektrycznego i jego komponentów
może być inne. Zadaniem osoby, wykonującej montaż, jest dobór najbardziej odpowiedniego rozwiązania.
Roleta powinna być w stanie sprawnym i nadającym się do automatyzacji wybranym siłownikiem elektrycznym, kurtyna rolety
powinna swobodnie i bez przeszkód poruszać się po szynach prowadzących.
Należy zapewnić swobodny dostęp do miejsca instalacji siłownika elektrycznego. Przed rozpoczęciem montażu należy usunąć ze
strefy roboczej wszystkie zbędne przedmioty (kable, przewody, liny itp.) i wyłączyć niewykorzystywane urządzenia.
Jeżeli rozdzielnica odłączająca zasilanie jest niewidoczna, należy przymocować tabliczkę: "Nie włączać! Pracują ludzie!" oraz
podjąć środki bezpieczeństwa w celu zapobieżenia przypadkowemu włączeniu napięcia.
Należy ostrożnie pracować z siłownikiem wewnątrzwałowym podczas jego instalacji: chronić przed
uderzeniami, upadkami lub kontaktem z każdym płynem; nie wolno wiercić i wkręcać śrub do siłownika;
nie należy umieszczać urządzenie blisko źródeł ciepła i otwartego ognia. Wymienione wyżej sytuacje
mogą wywołać uszkodzenie wyrobu, spowodować naruszenie pracy oraz doprowadzić do niebezpieczeństwa. Jeśli
zajdzie jedna z opisanych sytuacji, powinno się niezwłocznie zatrzymać montaż i zwrócić się do Dostawcy.
Parametry stosowanych kabli elektrycznych (przekrój, ilość żył itp.) powinny odpowiadać schematowi podłączenia, mocy
urządzenia, odległości instalacji, sposobu instalacji i warunkom zewnętrznym.
Jeśli urządzenie jest zamontowane na wysokości mniejszej niż 2,5 m od podłogi lub innej powierzchni oporowej, konieczne jest
utrudnienie dostępu do siłownika elektrycznego i przewodu, np. użyj skrzynki roletowej.
Przy zastosowaniu siłownika elektrycznego na zewnątrz (na ulicy) kable elektryczne należy wprowadzić do specjalnych osłon
ochronnych. Kable, położone przez przegródkę metalową, powinny być chronione oraz izolowane. Należy zamocować kable,
żeby zapobiec ich kontaktowi z ruchomymi częściami rolety; nie dopuszczać ocierania ruchomych części rolety o kabel.
Kable elektryczne należy układać w specjalnych osłonach ochronnych. Kable prowadzone przez metalową przegrodę należy
zabezpieczyć i zaizolować.

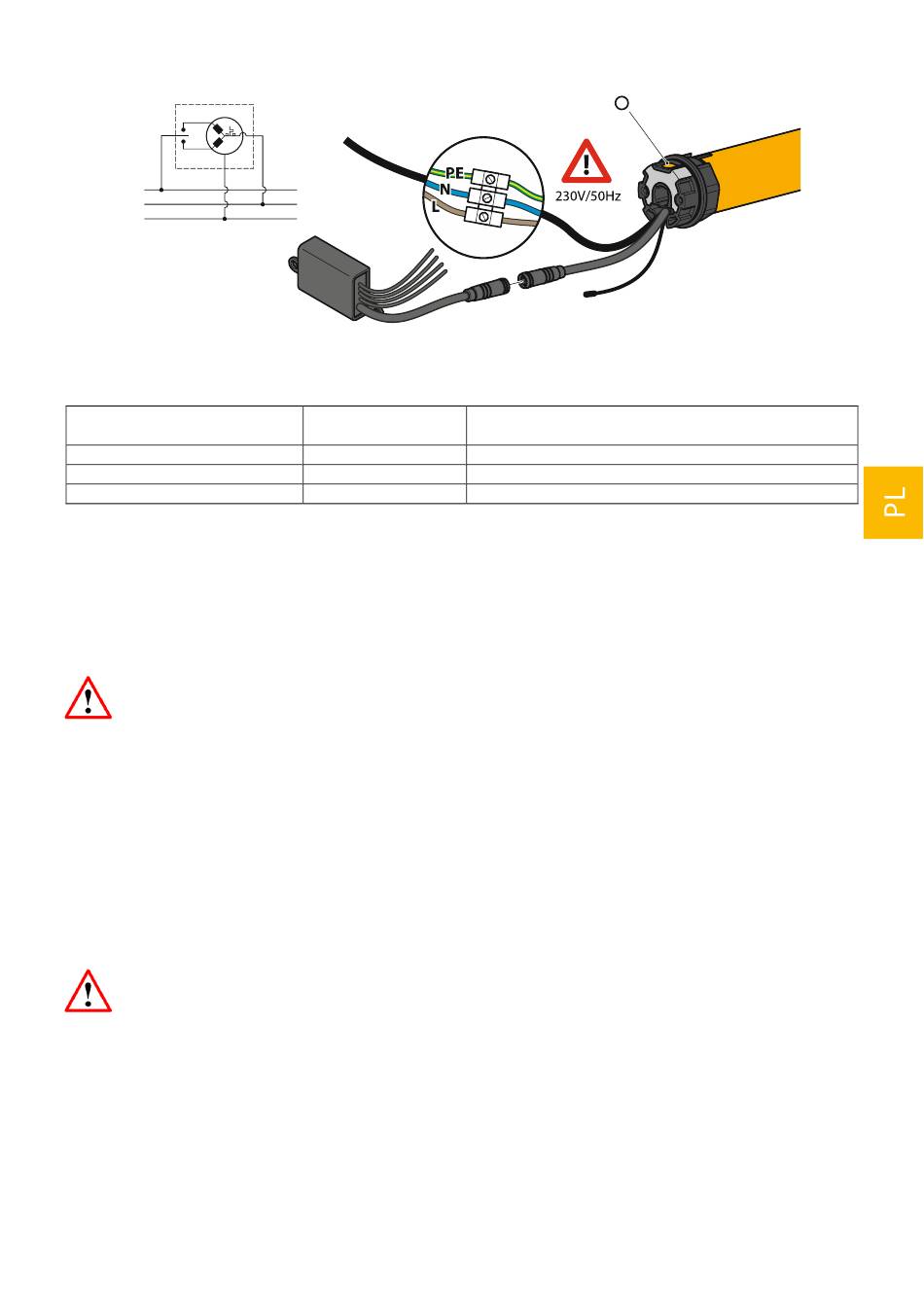

Schemat podłączeń elektrycznych
Rysunek 1.
Oznaczenie kontaktu
N Przewód neutralny (neutral)
L Przewód fazowy (faza)
PE Uziemienie ochronne
35
Przeznaczenie
