3. MONTAGE UND ANSCHLUSS

N
L
PE
* Das Außenmodul ist nicht im Lieferumfang enthalten.
Tabelle 3. Bezeichnung der elektrischen Anschlüsse
Farbe der Stromanschlusskabel
in dem Antrieb
blau
braun
gelb-grün
Die Montage ist gemäß den nachstehenden Anforderungen sowie in der Reihenfolge auszuführen, die im
Veranschaulichungsteil angegeben ist.
Achtung! Für den Schutz von Personen ist es wichtig, diese Anweisungen zu befolgen. Bewahren Sie diese Bedienungsanleitung
für die ganze Nutzungsdauer des Produkts auf. Befolgen Sie alle Anweisungen, da eine Falschinstallation zu schweren
Verletzungen führen kann.
Die Antenne darf nicht verkürzt oder verlängert werden. Schützen Sie die Antenne vor beweglichen Teilen des Rollladensystems.
Vermeiden Sie den Kontakt zwischen Antenne und Metalloberflächen.
Montage, Anschluss und Inbetriebnahme dürfen von qualifizierten Fachkräften nach den landesspezifischen
Sicherheitsstandards und Normen durchgeführt werden, wo der Elektroantrieb montiert wird, insbesondere nach den
Sicherheitshinweisen EN 60335-2-97 bzw. den Montagebestimmungen des Verbandes Deutscher Elektrotechniker
(VDE 0100). Die Übereinstimmung des Rollladensystems mit den landesspezifischen Standards, z.B. mit dem Standard EN13659,
soll nach der Inbetriebnahme von qualifizierten Fachkräften gewährleistet werden. Der Einsatz dieses Elektroantriebs als Teil
eines Tores ist nur dann zulässig, wenn die notwendigen Sicherheitsmaßnahmen gemäß den Normen und Vorschriften für das
Tor in der Region der Montage gewährleistet sind.
Die angegebenen Anweisungen sind eine Empfehlung, die je nach der Einbausituation des Antriebs und seiner Komponenten von
dem Montageteam individuell anzupassen ist.
Der Rollladen muss unbeschädigt und für die Automatisierung durch den ausgewählten Elektroantrieb geeignet sein. Der
Rollladenpanzer muss sich frei und reibungslos in den Führungsschienen bewegen.
Die Einbaustelle des Antriebs muss frei zugänglich sein. Vor dem Montagebeginn sind alle unnötigen Gegenstände und
Hindernisse (Kabel, Draht, Seile u. ä.) zu entfernen und die nicht benutzten Geräte auszuschalten.
Befindet sich die Schaltanlage, die die Stromversorgung trennt, außer Sichtweite, bringen Sie das Schild "Nicht einschalten!
Montagearbeiten" an und ergreifen Sie Maßnahmen, damit keine Fehlstromversorgung entsteht.
Montieren Sie den Einsteckantrieb sorgfältig: Schützen Sie ihn vor Schlägen, Herunterfallen bzw. Kontakt
mit Flüssigkeiten jeglicher Art; bohren Sie keine Löcher und ziehen Sie keine Schrauben in den Antrieb;
stellen Sie den Antrieb nicht in die Nähe von Wärmequellen oder offenem Feuer. Die oben beschriebenen
Situationen können zu Schäden des Produktes, seinen Fehlfunktionen oder zu Gefahren führen. Wenn
eine der oben genannten Situationen eintritt, hören Sie mit der Montage sofort auf und wenden Sie sich
an den Lieferanten.
Die Parameter der verwendeten Elektrokabel (Querschnitt, Anzahl der Drähte usw.) müssen dem Anschlussschema, der Kapazität
der Geräte, der Verlegedistanz, der Verlegeart und den äußeren Bedingungen entsprechen.
Wenn das Gerät in einer Höhenlage von weniger als 2,5 m über dem Boden oder einer anderen Auflagefläche montiert wird, ist es
erforderlich, den versehentlichen Zugang zum Elektroantrieb und der Verkabelung zu erschweren, z. B. durch Montage eines
Rollladenkastens.
Die elektrischen Kabel müssen in die dafür geeigneten Schutzrohre verlegt werden. Die Kabel, die durch eine Metalltrennwand
geführt werden, müssen geschützt und isoliert sein. Befestigen Sie die Kabel, um dem Kontakt mit beweglichen Teilen des
Rollladensystems vorzubeugen. Verhindern Sie die Reibung der beweglichen Teile des Rollladens gegen das Kabel.

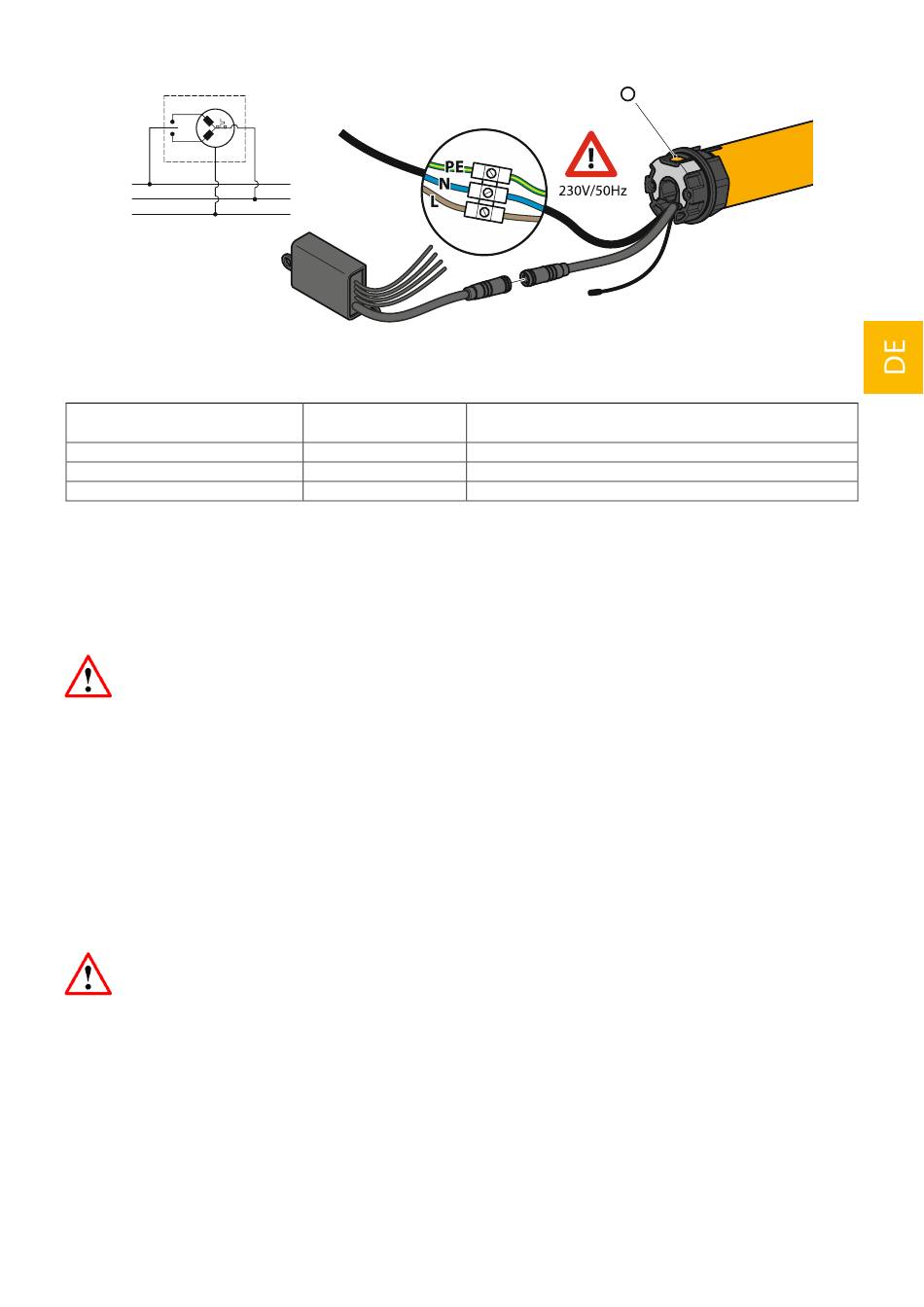

Abb. 1. Anschlussplan
Kontaktbezeichnung
N Nullpunkt
L Phase
PE Erdung
19
Funktion
