Hauptplatinenmodul

USB-Port (Typ B).
Steuerungsfront.
Anschluss für das Netzteil.
Anschluss für den Akku.
Klemmen
Klemmen des Datenbusses RS-485:
RS-485
APSP-402
Eingänge:
IN1...4 - Eingang (NO / NC),
COM - Masse.
Relaisausgänge (potentialfrei):
NO1...7 - Klemme NO des Relaisausgangs,
C1...7
- gemeinsame Klemme des Relaisausgangs,
NC1...7 - Klemme NC des Relaisausgangs.
Relaisausgang
(potentialfrei mit Aufschaltung der Leitungskontinuität):
NO8 - Klemme NO des Relaisausgangs,
– gemeinsame Klemme des Relaisausgangs,
C8
NC8 - Klemme NC des Relaisausgangs.
Schutzleiterklemme (nur an den Schutzleiter PE des Netzes 230 V AC anschließen).
Stromversorgungsausgang für das Modul ACSP-ETH oder ACSP-RSI.

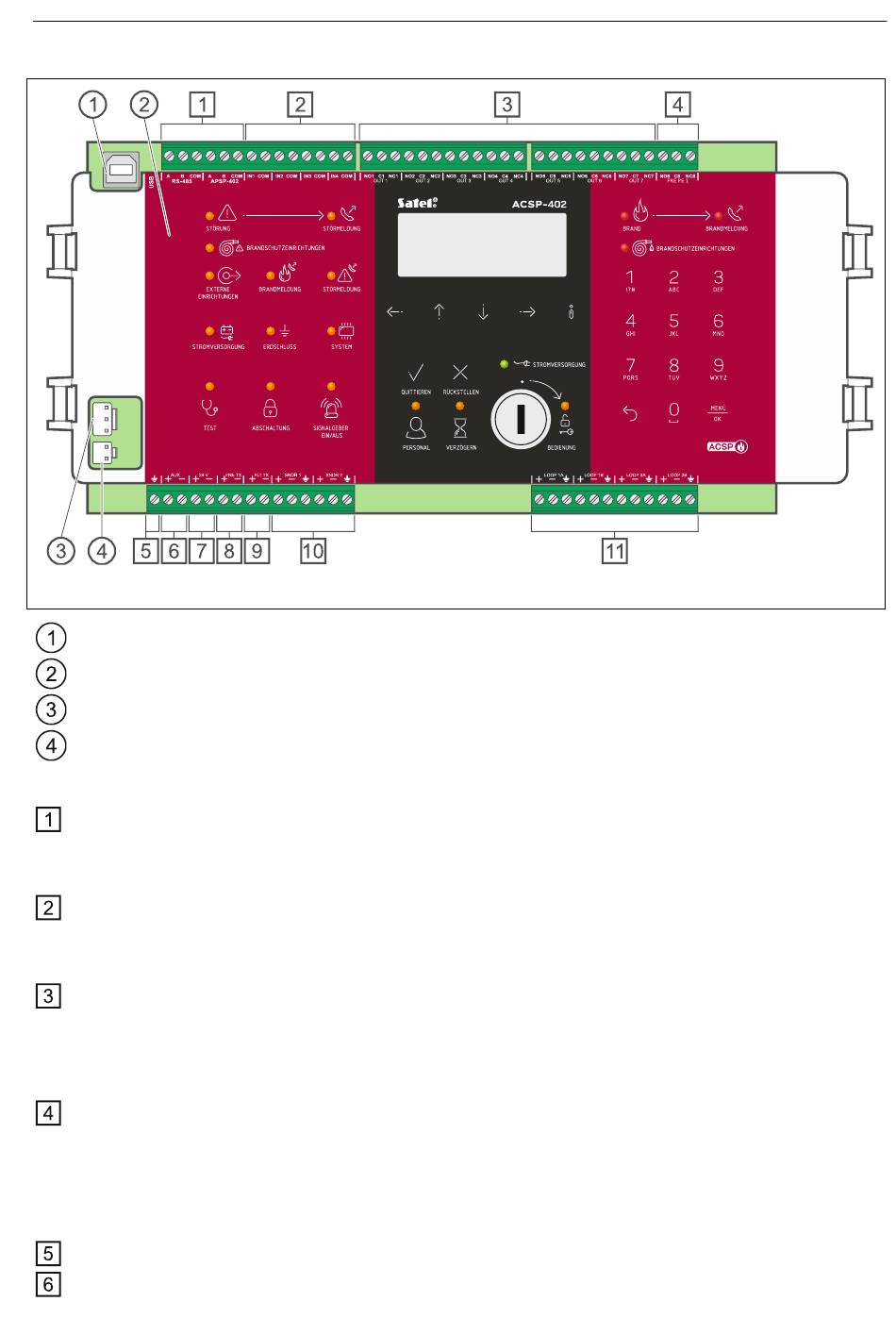

Abb. 4. Hauptplatinenmodul.
- Klemmen zum Anschluss des Moduls ACSP-ETH oder ACSP-RSI,
- Klemmen zum Anschluss des abgesetzten Bedienfeldes.
zur Ansteuerung
ACSP-402
von automatischen Brandschutzeinrichtungen
