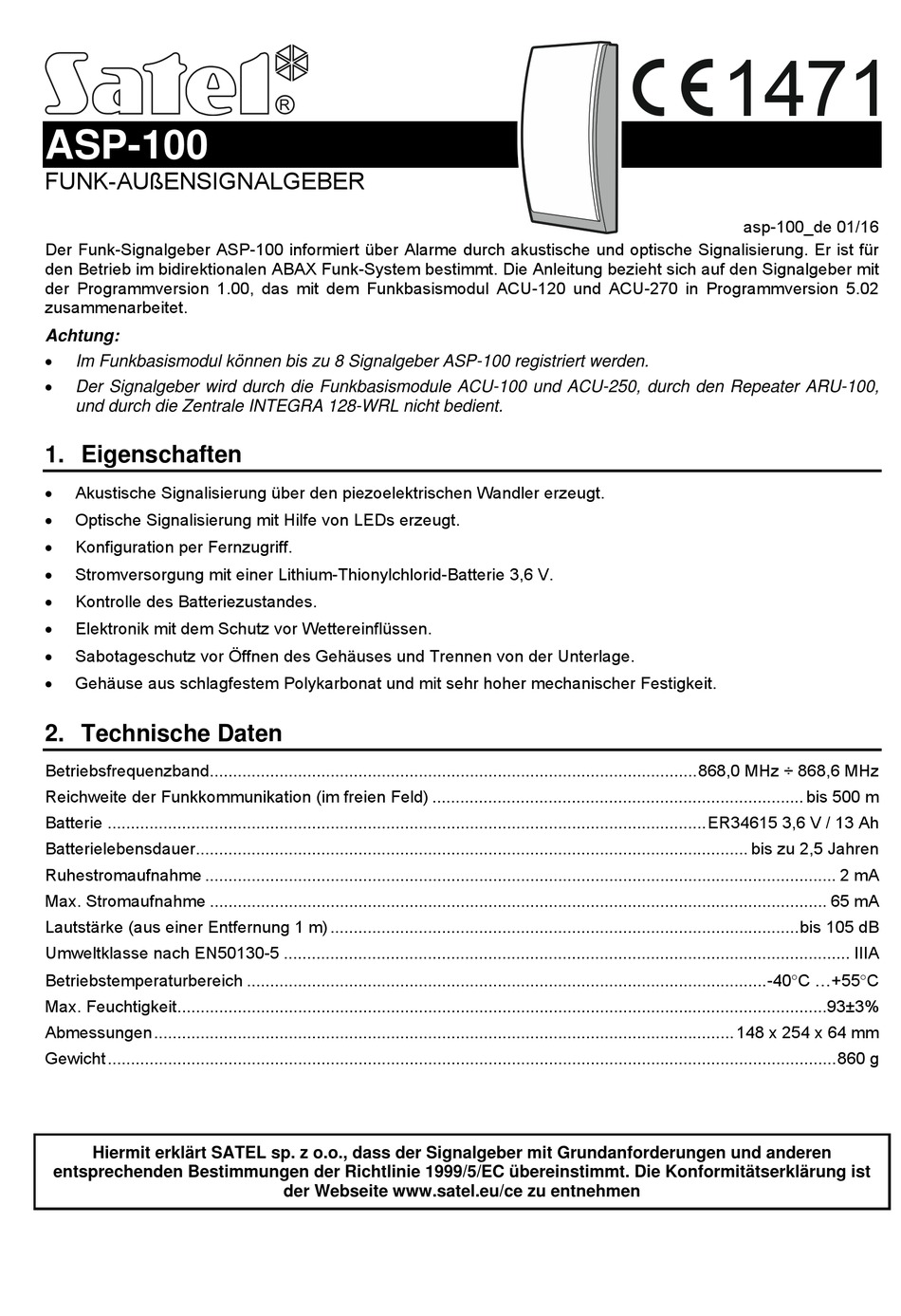

Satel ASP-100 Bedienungsanleitung

ASP-100
FUNK-AUßENSIGNALGEBER
Der Funk-Signalgeber ASP-100 informiert über Alarme durch akustische und optische Signalisierung. Er ist für
den Betrieb im bidirektionalen ABAX Funk-System bestimmt. Die Anleitung bezieht sich auf den Signalgeber mit
der Programmversion 1.00, das mit dem Funkbasismodul ACU-120 und ACU-270 in Programmversion 5.02
zusammenarbeitet.
Achtung:

Im Funkbasismodul können bis zu 8 Signalgeber ASP-100 registriert werden.

Der Signalgeber wird durch die Funkbasismodule ACU-100 und ACU-250, durch den Repeater ARU-100,
und durch die Zentrale INTEGRA 128-WRL nicht bedient.
1. Eigenschaften

Akustische Signalisierung über den piezoelektrischen Wandler erzeugt.

Optische Signalisierung mit Hilfe von LEDs erzeugt.

Konfiguration per Fernzugriff.

Stromversorgung mit einer Lithium-Thionylchlorid-Batterie 3,6 V.

Kontrolle des Batteriezustandes.

Elektronik mit dem Schutz vor Wettereinflüssen.

Sabotageschutz vor Öffnen des Gehäuses und Trennen von der Unterlage.

Gehäuse aus schlagfestem Polykarbonat und mit sehr hoher mechanischer Festigkeit.
2. Technische Daten
Betriebsfrequenzband.........................................................................................................868,0 MHz ÷ 868,6 MHz
Reichweite der Funkkommunikation (im freien Feld) ................................................................................ bis 500 m
Batterie .................................................................................................................................ER34615 3,6 V / 13 Ah
Batterielebensdauer....................................................................................................................... bis zu 2,5 Jahren
Ruhestromaufnahme ........................................................................................................................................ 2 mA
Max. Stromaufnahme ..................................................................................................................................... 65 mA
Lautstärke (aus einer Entfernung 1 m) .....................................................................................................bis 105 dB
Umweltklasse nach EN50130-5 .......................................................................................................................... IIIA
Betriebstemperaturbereich ................................................................................................................-40C ...+55C
Max. Feuchtigkeit............................................................................................................................................93±3%
Abmessungen............................................................................................................................. 148 x 254 x 64 mm
Gewicht.............................................................................................................................................................860 g
Hiermit erklärt SATEL sp. z o.o., dass der Signalgeber mit Grundanforderungen und anderen
entsprechenden Bestimmungen der Richtlinie 1999/5/EC übereinstimmt. Die Konformitätserklärung ist
der Webseite www.satel.eu/ce zu entnehmen
1471
asp-100_de 01/16
