Rohreinbau

Umgebungstemperatur

Lagerungstemperatur

Relative Feuchte

Schutzart

Endress+Hauser

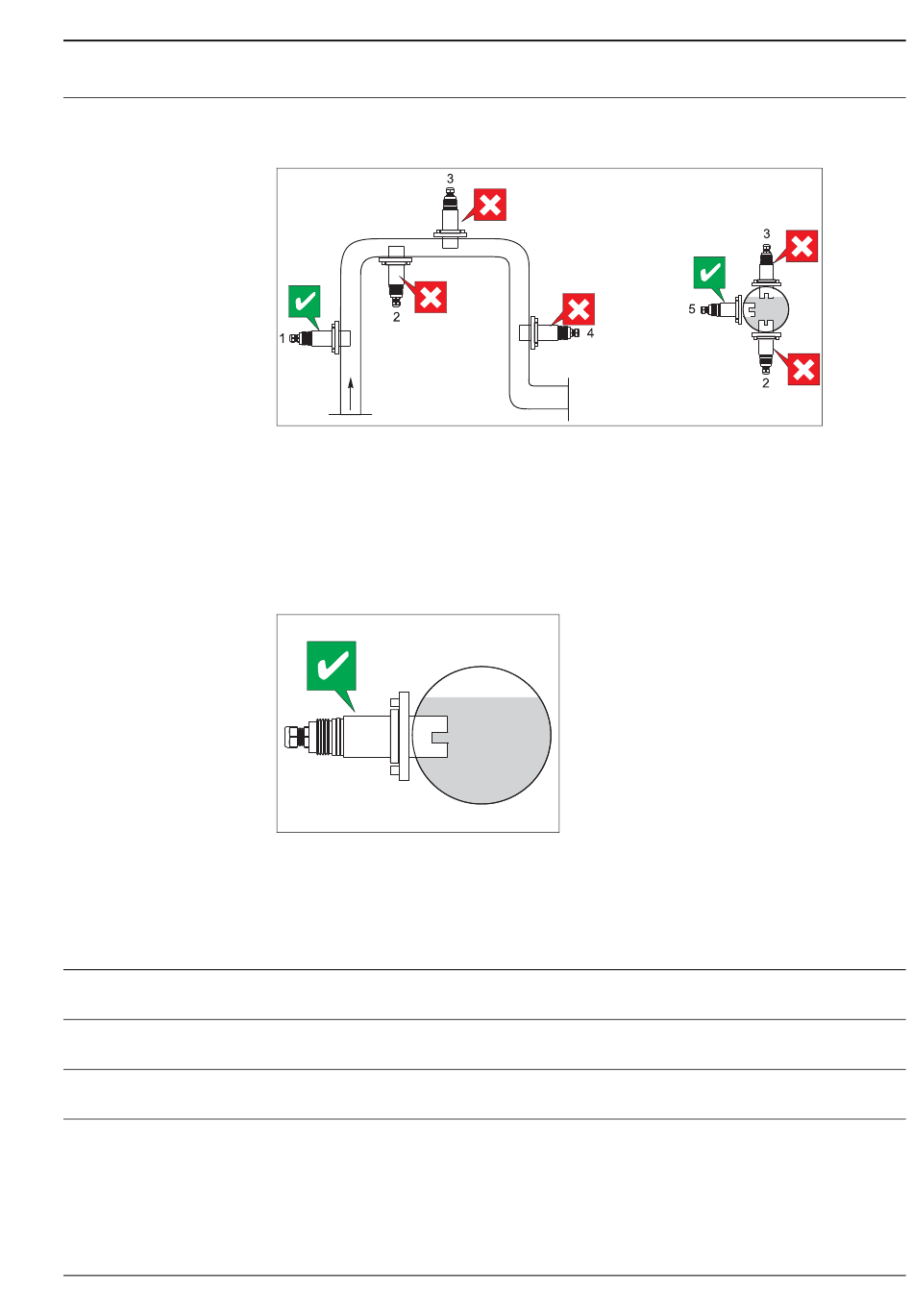

In der folgenden Abbildung sind verschiedene Einbausituationen in Rohrleitungen dargestellt und als

zulässig bzw. nicht zulässig gekennzeichnet.

Einbaulage und -positionen

• Der Rohrleitungsdurchmesser muss mindestens 50 mm (2") betragen.

• Installieren Sie den Sensor an Orten mit gleichmäßiger Strömung.

• Der beste Installationsort ist im Steigrohr (Pos. 1). Auch die Installation im horizontalen Rohr (Pos.

5) ist möglich.

• Installieren Sie den Sensor nicht an Stellen, wo Lufträume oder Schaumblasen entstehen (Pos. 3)

oder sich Inhaltsstoffe absetzen können (Pos. 2).

• Vermeiden Sie den Einbau im Fallrohr (Pos. 4).

Einbaulage des OUSAF11

Umgebung

0 ... 55 °C (32 ... 131 °F)

-20 ... 70 °C (-4 ... 158 °F)

5 ... 95 %

IP 67 (NEMA 4)

IP 68 bei Installation mit CYH112

Richten Sie den Sensor so aus, dass das Medium durch

den Messspalt strömt (Selbstreinigungseffekt).

a0014672

a0014618
