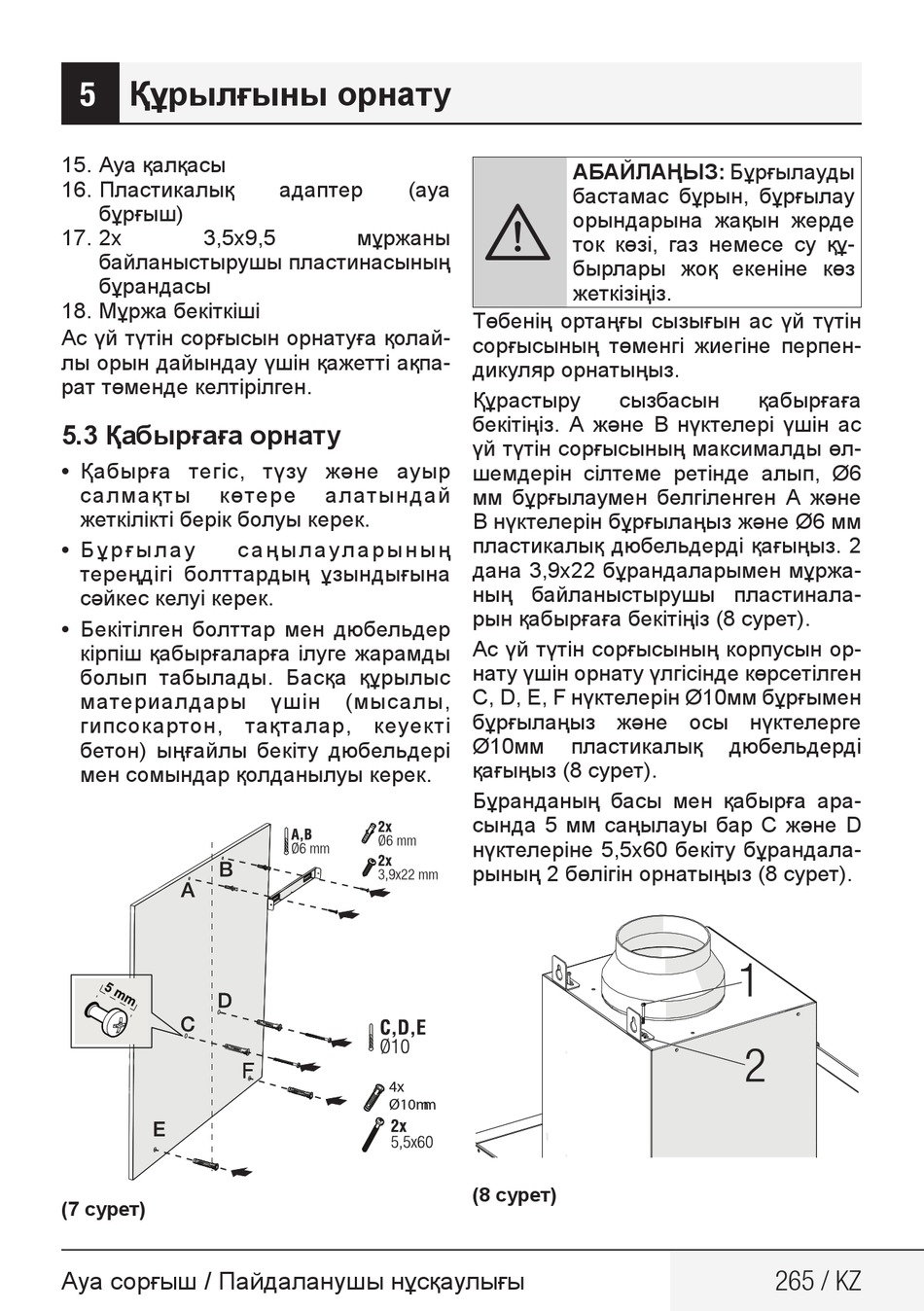

Құрылғыны орнату
5
15. Ауа қалқасы
16. Пластикалық
бұрғыш)
17. 2x
3,5x9,5
байланыстырушы пластинасының
бұрандасы
18. Мұржа бекіткіші
Ас үй түтін сорғысын орнатуға қолай-
лы орын дайындау үшін қажетті ақпа-
рат төменде келтірілген.
5.3 Қабырғаға орнату
• Қабырға тегіс, түзу және ауыр
салмақты
көтере
жеткілікті берік болуы керек.
• Б ұ р ғ ы л а у
тереңдігі болттардың ұзындығына
сәйкес келуі керек.
• Бекітілген болттар мен дюбельдер
кірпіш қабырғаларға ілуге жарамды
болып табылады. Басқа құрылыс
материалдары
гипсокартон, тақталар, кеуекті
бетон) ыңғайлы бекіту дюбельдері
мен сомындар қолданылуы керек.
(7 сурет)
Ауа сорғыш / Пайдаланушы нұсқаулығы
адаптер
(ауа
мұржаны
алатындай
с а ң ы л а ул а р ы н ы ң
үшін
(мысалы,
F
4x
Ø10m m
АБАЙЛАҢЫЗ: Бұрғылауды
бастамас бұрын, бұрғылау
A
орындарына жақын жерде
ток көзі, газ немесе су құ-
бырлары жоқ екеніне көз
жеткізіңіз.
Төбенің ортаңғы сызығын ас үй түтін
сорғысының төменгі жиегіне перпен-
дикуляр орнатыңыз.
Құрастыру
сызбасын
бекітіңіз. А және В нүктелері үшін ас
үй түтін сорғысының максималды өл-
шемдерін сілтеме ретінде алып, Ø6
мм бұрғылаумен белгіленген А және
В нүктелерін бұрғылаңыз және Ø6 мм
пластикалық дюбельдерді қағыңыз. 2
дана 3,9x22 бұрандаларымен мұржа-
ның байланыстырушы пластинала-
рын қабырғаға бекітіңіз (8 сурет).
Ас үй түтін сорғысының корпусын ор-
нату үшін орнату үлгісінде көрсетілген
C, D, E, F нүктелерін Ø10мм бұрғымен
бұрғылаңыз және осы нүктелерге
Ø10мм
пластикалық
қағыңыз (8 сурет).
Бұранданың басы мен қабырға ара-
сында 5 мм саңылауы бар C және D
нүктелеріне 5,5x60 бекіту бұрандала-
рының 2 бөлігін орнатыңыз (8 сурет).
(8 сурет)
қабырғаға
дюбельдерді
265 / KZ
