5 Instalace spotřebiče
5.6 Instalace usměrňovače proudu
vzduchu (BHCB 93640 BH)
Pokud se používá uhlíkový filtr, je s vaším spotřebi-
čem dodáván usměrňovač proudu vzduchu, jehož
účelem je opětovné uvolnění vzduchu, vyčištěného
uhlíkovým filtrem, z děrované oblasti na kouřovo-
du. Nainstalujte usměrňovač proudu vzduchu dle
níže uvedeného postupu.

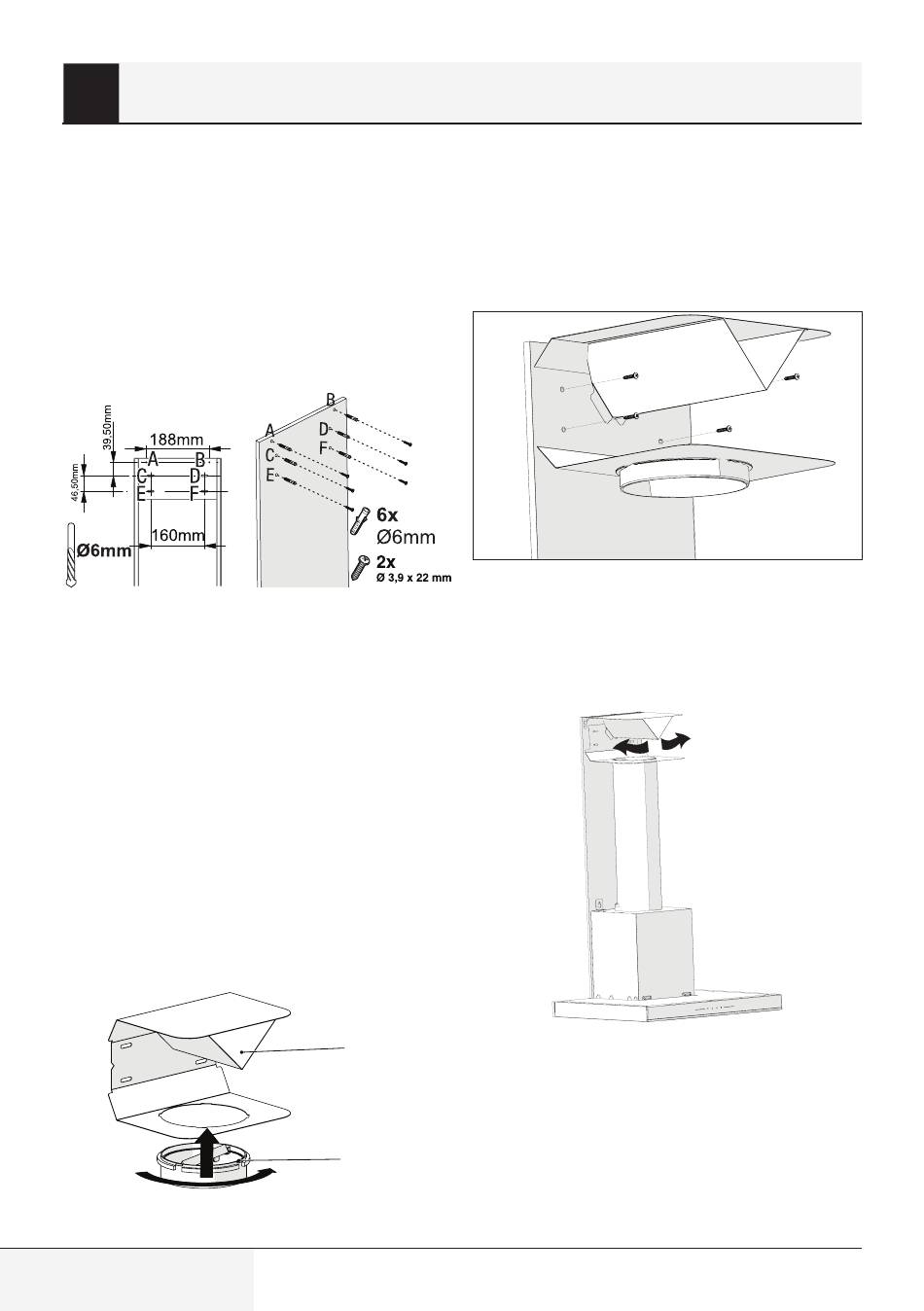

(Obrázek č. 13)
Uprostřed desky pro připojení kouřovodu je pří-
chytka. Umístěte střed této příchytky na čáru,
která je nakreslena kolmo ke stěně. Vyrovnejte vo-
dorovně a pomocí tužky označte otvory, kde bude
upevněna deska pro připojení (Obrázek č. 13/A, B).
Vyvrtejte označené body vrtákem o Ø6 mm a do
vyvrtaných otvorů vložte dvě plastové hmoždinky o
Ø6 mm (Obrázek č. 13/A, B).
Desku pro připojení kouřovodu připevněte ke stěně
pomocí šroubů 3,9x22 (Obrázek č. 13/A, B).
Při instalaci usměrňovače proudu vzduchu vyvrtej-
te body C, D, E, F vrtákem Ø6 mm vložte plastové
hmoždinky Ø6 mm (Obrázek č. 13).
(Obrázek č. 14)
162 / CS
1. usměrňovač proudu vzduchu
2. plastový kouřovod
Připevněte plastový adaptér kouřovodu, který je
součástí balení, ve směru usměrňovače proudu
vzduchu. Uzamkněte adaptér kouřovodu otočením
ve směru šipky (Obrázek č. 14).
(Obrázek č. 15)
Nainstalujte skupinu usměrňovače proudu vzdu-
chu pomocí šroubů 3,9x22 z bodů C, D, E, F, které
jste již připravili (Obrázek č. 13).
Nainstalujte těleso digestoře (Obrázek č. 7).
1
(Obrázek č. 16)
1. hliníkové potrubí odvodu vzduchu
Proveďte instalaci potrubí odvodu vzduchu
(Obrázek č. 16).
2
