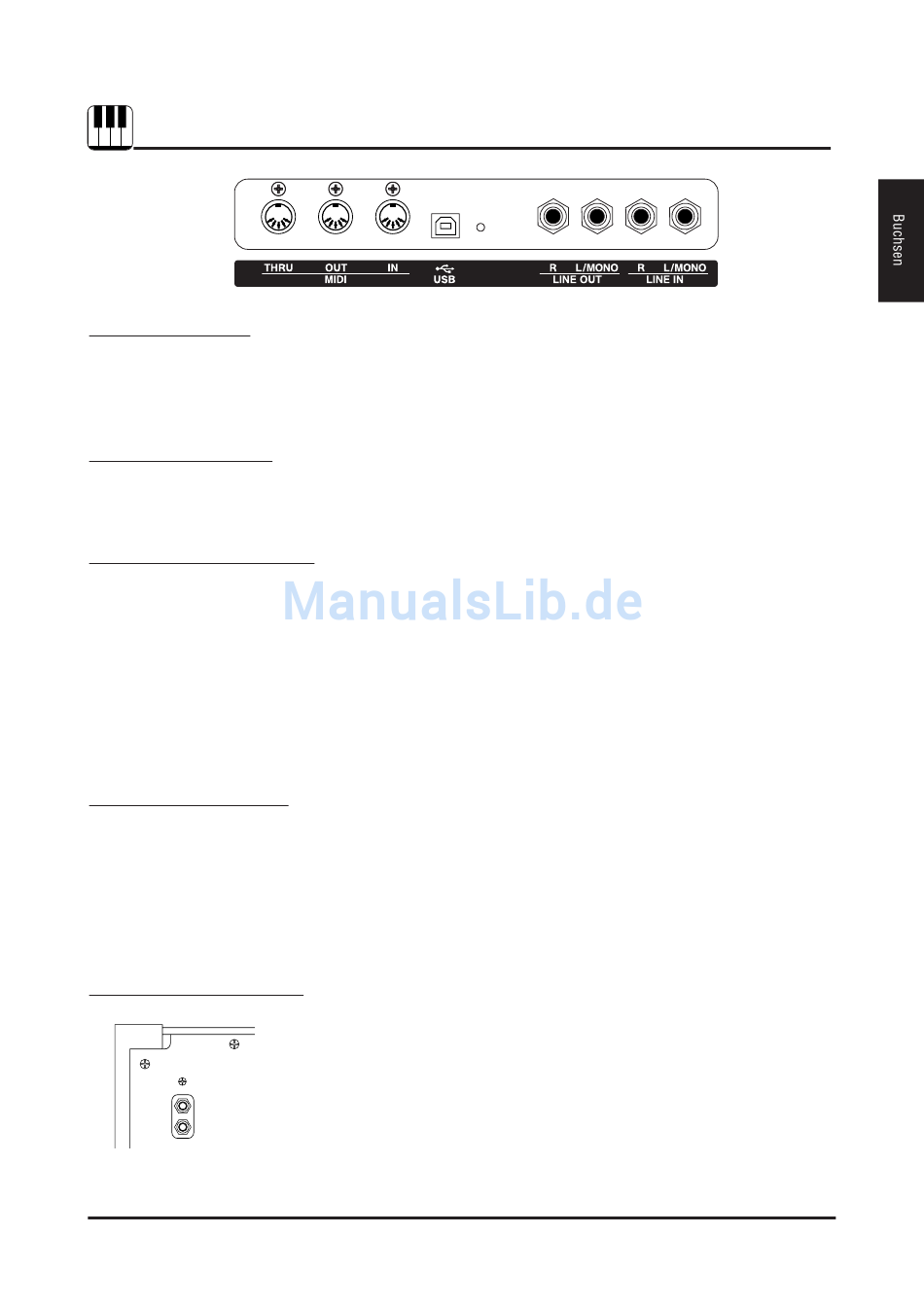

9. B
UCHSEN
MIDI-B
UCHSEN
USB A
NSCHLUSS
LINE OUT-B
UCHSEN
LINE IN-B
UCHSEN
K
OPFHÖRERBUCHSEN
BOTTOM VIEW
BUCHSEN
Diese Buchsen dienen zum Anschluß externen MIDI-Geräte an das CN-Piano,
um den Datenaustausch zwischen den Instrumenten zu ermöglichen.
Drei verschiedene Buchsen sind vorgesehen: MIDI IN, MIDI OUT und MIDI THRU.
Dieser Anschluss wird zur Verbindung mit einem Computer benutzt und stellt
eine MIDI Verbindung her.
Diese Ausgangsbuchsen liefern ein Stereosignal an ein angeschlossenes Gerät,
z.B. einen Verstärker, Cassettenrecorder usw.
Die den LINE IN-Buchsen zugeleiteten Eingangssignale liegen ebenfalls an diesen
Ausgängen an, so daß der vom CN-Piano erzeugte Ton mit dem Eingangssignal
gemischt ausgegeben wird.
Bitte beachten Sie in diesem Zusammenhang, daß der MASTER VOLUME-Regler
lediglich den Pegel des vom CN-Piano erzeugten Tones beeinflußt, nicht aber
den Pegel des den LINE IN-Buchsen zugeleiteten Eingangssignals.
Diese Cinch-Buchsen dienen zum Anschluß der Stereo-Ausgänge eines HiFi-
Gerätes oder anderen elektronischen Instruments an die eingebauten
Lautsprecher des CN4.
Das diesen beiden Eingangsbuchsen zugeleitete Signal wird vom MASTER
VOLUME-Regler des CN4 nicht beeinflußt. Um den Pegel des Eingangssignals
zu regeln, verwenden Sie den Lautstärkeregler des angeschlossenen Gerätes.
Links an der Unterseite des Instruments sind zwei separate Kopfhörerbuchsen
vorgesehen.
Nach Anschluß eines Kopfhörers an eine dieser Buchsen können sowohl der
vom CN-Piano erzeugte Ton als auch das den LINE IN-Buchsen zugeleitete
Eingangssignal abgehört werden.
49
