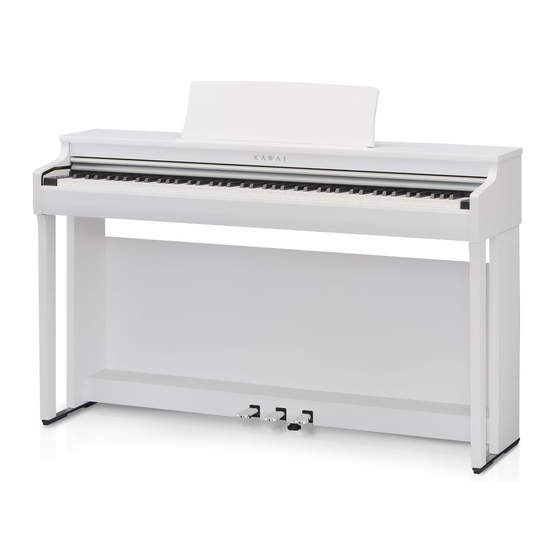

Kawai CN29 Konfigurationsanleitung

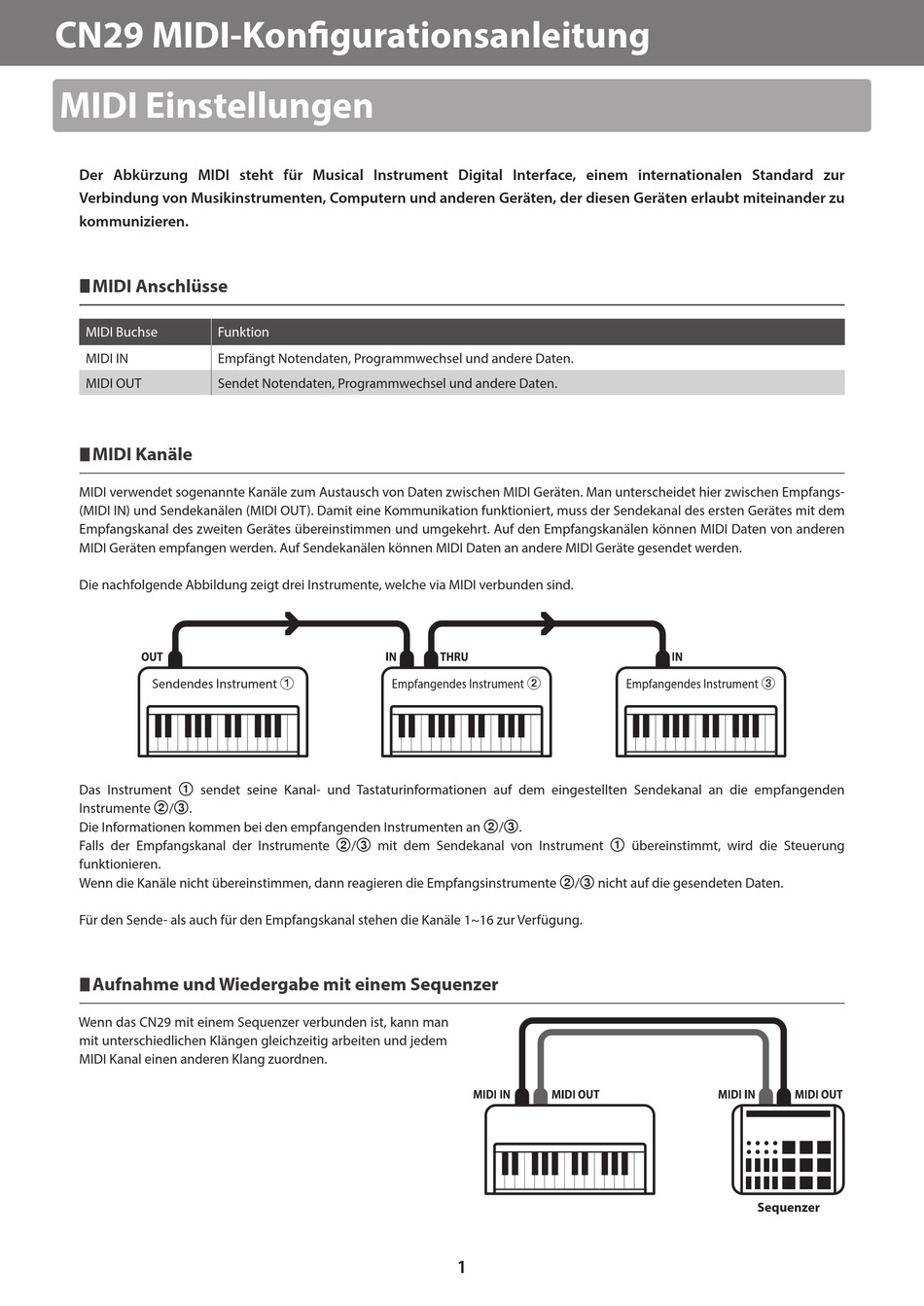

CN29 MIDI-Konfigurationsanleitung
MIDI Einstellungen
Der Abkürzung MIDI steht für Musical Instrument Digital Interface, einem internationalen Standard zur
Verbindung von Musikinstrumenten, Computern und anderen Geräten, der diesen Geräten erlaubt miteinander zu
kommunizieren.
 MIDI Anschlüsse
MIDI Buchse Funktion
MIDI IN Empfängt Notendaten, Programmwechsel und andere Daten.
MIDI OUT Sendet Notendaten, Programmwechsel und andere Daten.
 MIDI Kanäle
MIDI verwendet sogenannte Kanäle zum Austausch von Daten zwischen MIDI Geräten. Man unterscheidet hier zwischen Empfangs-
(MIDI IN) und Sendekanälen (MIDI OUT). Damit eine Kommunikation funktioniert, muss der Sendekanal des ersten Gerätes mit dem
Empfangskanal des zweiten Gerätes übereinstimmen und umgekehrt. Auf den Empfangskanälen können MIDI Daten von anderen
MIDI Geräten empfangen werden. Auf Sendekanälen können MIDI Daten an andere MIDI Geräte gesendet werden.
Die nachfolgende Abbildung zeigt drei Instrumente, welche via MIDI verbunden sind.
Sendendes Instrument a
Das Instrument a sendet seine Kanal- und Tastaturinformationen auf dem eingestellten Sendekanal an die empfangenden
Instrumente b/c.
Die Informationen kommen bei den empfangenden Instrumenten an b/c.
Falls der Empfangskanal der Instrumente b/c mit dem Sendekanal von Instrument a übereinstimmt, wird die Steuerung
funktionieren.
Wenn die Kanäle nicht übereinstimmen, dann reagieren die Empfangsinstrumente b/c nicht auf die gesendeten Daten.
Für den Sende- als auch für den Empfangskanal stehen die Kanäle 1~16 zur Verfügung.
 Aufnahme und Wiedergabe mit einem Sequenzer
Wenn das CN29 mit einem Sequenzer verbunden ist, kann man
mit unterschiedlichen Klängen gleichzeitig arbeiten und jedem
MIDI Kanal einen anderen Klang zuordnen.
Empfangendes Instrument b
1
Empfangendes Instrument c
Sequenzer
