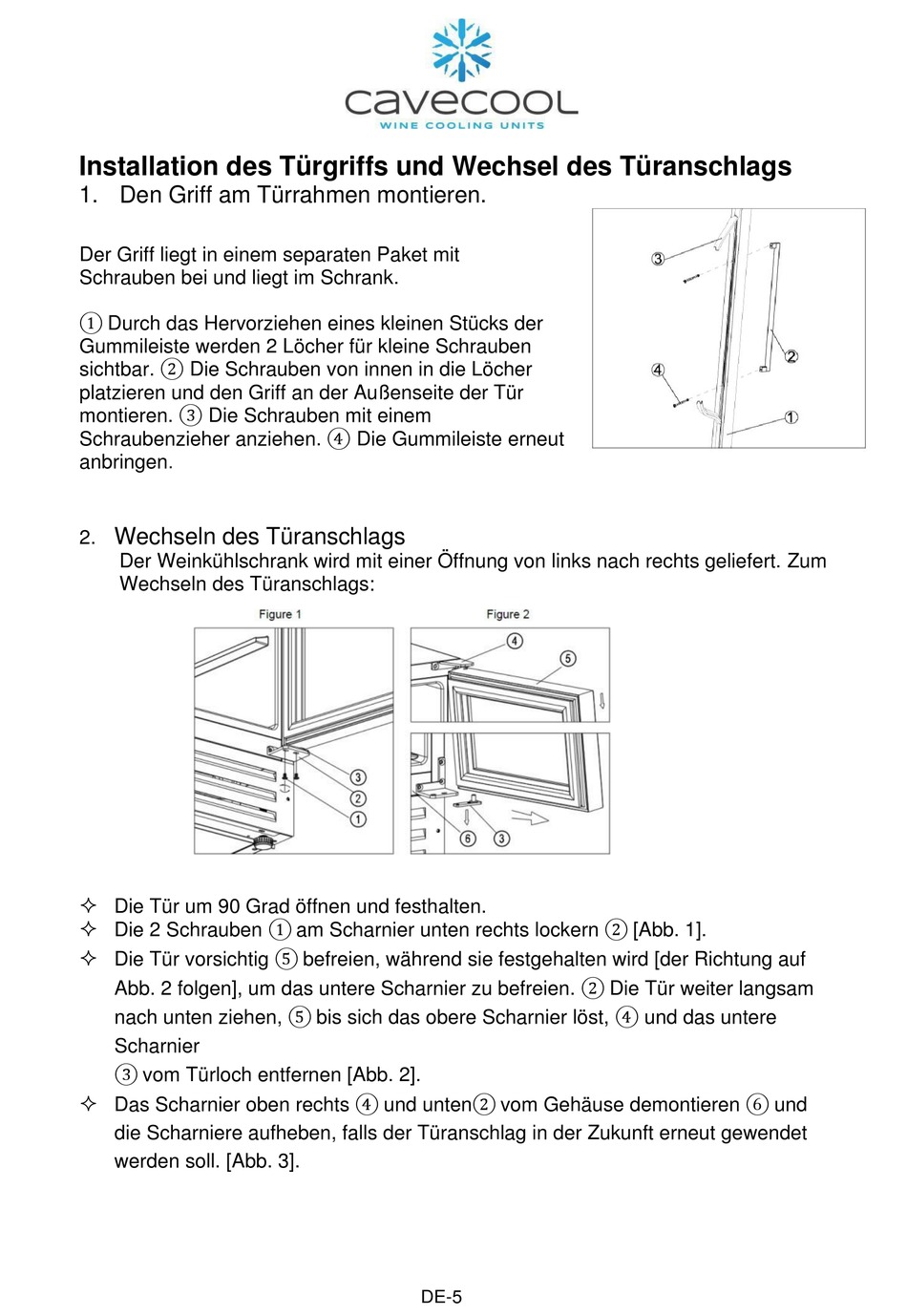

Installation des Türgriffs und Wechsel des Türanschlags
1. Den Griff am Türrahmen montieren.
Der Griff liegt in einem separaten Paket mit
Schrauben bei und liegt im Schrank.
① Durch das Hervorziehen eines kleinen Stücks der
Gummileiste werden 2 Löcher für kleine Schrauben
sichtbar. ② Die Schrauben von innen in die Löcher
platzieren und den Griff an der Außenseite der Tür
montieren. ③ Die Schrauben mit einem
Schraubenzieher anziehen. ④ Die Gummileiste erneut
anbringen.
Wechseln des Türanschlags
2.
Der Weinkühlschrank wird mit einer Öffnung von links nach rechts geliefert. Zum
Wechseln des Türanschlags:
 Die Tür um 90 Grad öffnen und festhalten.
 Die 2 Schrauben ① am Scharnier unten rechts lockern ② [Abb. 1].
 Die Tür vorsichtig ⑤ befreien, während sie festgehalten wird [der Richtung auf
Abb. 2 folgen], um das untere Scharnier zu befreien. ② Die Tür weiter langsam
nach unten ziehen, ⑤ bis sich das obere Scharnier löst, ④ und das untere
Scharnier
③ vom Türloch entfernen [Abb. 2].
 Das Scharnier oben rechts ④ und unten② vom Gehäuse demontieren ⑥ und
die Scharniere aufheben, falls der Türanschlag in der Zukunft erneut gewendet
werden soll. [Abb. 3].
DE-5
