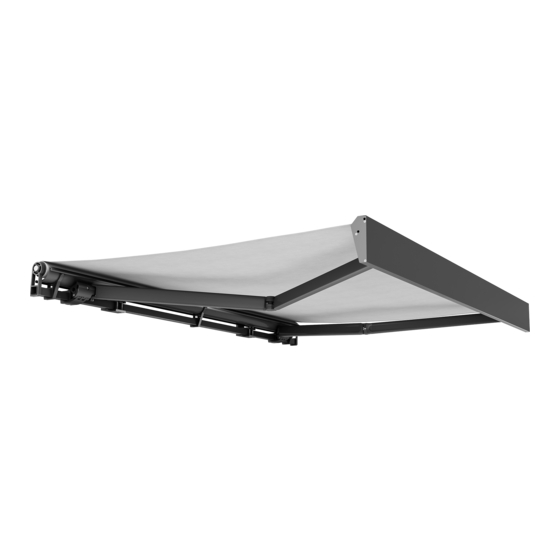

Varisol G350 Montageanleitung
Einbaumarkise
Vorschau ausblenden
Andere Handbücher für G350:
- Montage- und elektroinstallationsanweisung (9 Seiten) ,
- Bedienungshinweise (2 Seiten)
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Varisol G350
Inhaltszusammenfassung für Varisol G350

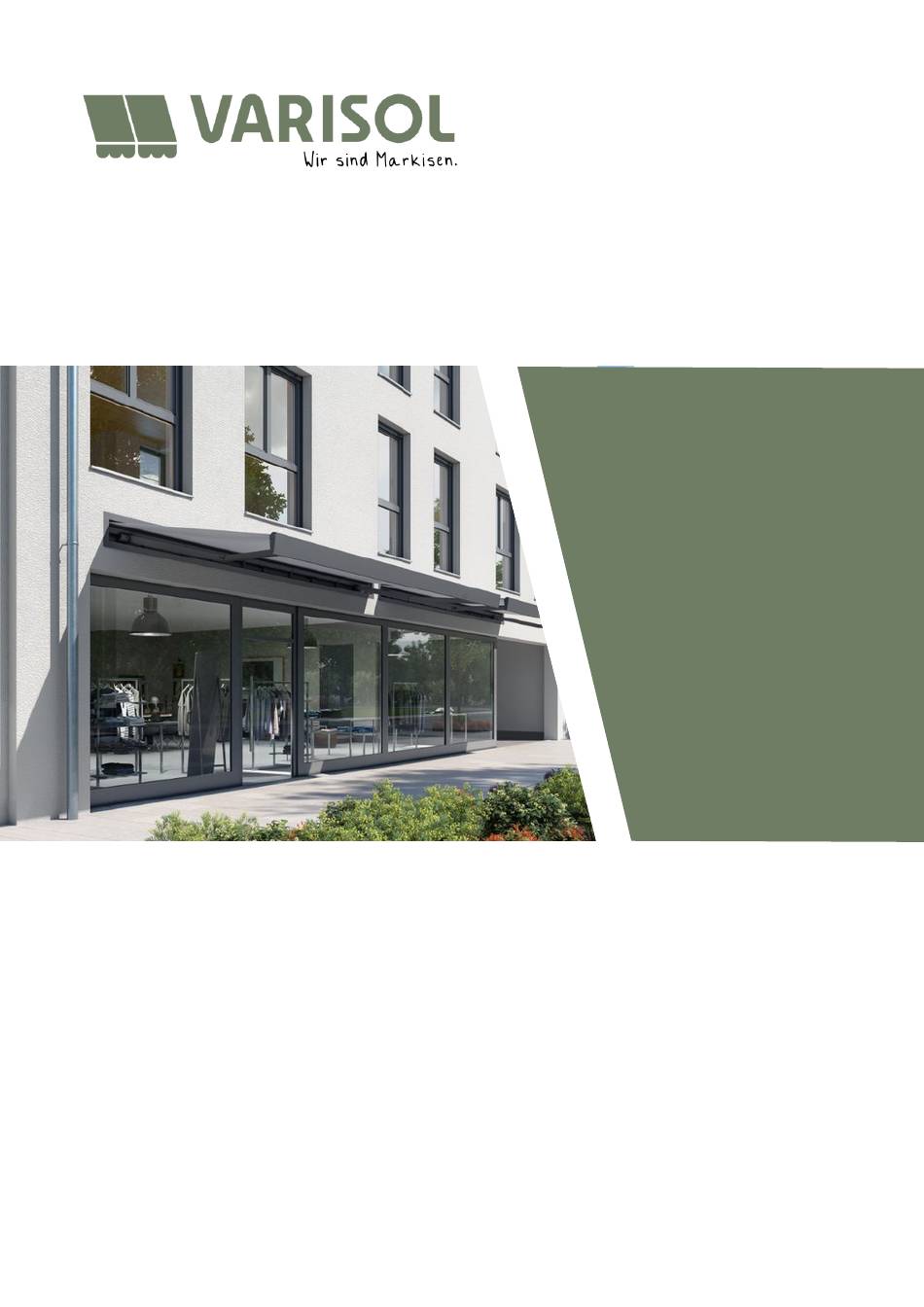

- Seite 1 MONTAGEANLEITUNG Einbaumarkise: G350...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS GRUNDLAGEN Sicherheitshinweise ........................... Seite 3 Bevor Sie zur Baustelle fahren ......................Seite 3 Werkzeug, das Sie für die Baustelle brauchen ................... Seite 3 Qualifikation ............................Seite 3 Transport ............................Seite 3 Hochziehen mit Seilen ........................Seite 4 Aufstiegshilfen ............................ Seite 4 Absturzsicherung .......................... -
Seite 3: Sicherheitshinweise
GRUNDLAGEN SICHERHEITSHINWEISE Sicherheitshinweise sind an entsprechender Stelle im Text zu finden. Sie sind mit einem Symbol und einem Hinweis gekennzeichnet. WICHTIGER SICHERHEITSHINWEIS : Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr angeben, welche zum Tod oder zu schweren Verletzungen führen kann, oder die für die Funktion der Markise wichtig sind. WICHTIGER SICHERHEITSHINWEIS : Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr durch Stromschlag welche zum Tod oder zu schweren Verletzungen führt oder die für die Funktion der Markise wichtig sind. -
Seite 4: Hochziehen Mit Seilen
GRUNDLAGEN Das Transportgut ist sachgerecht und sicher zu befestigen. Die Verpackung der Markise ist vor Nässe zu schützen. Eine aufgeweichte Verpackung kann sich lösen und zu Unfällen führen. Die zum Zwecke der Wareneingangskontrolle geöffnete Verpackung muss für den Weitertransport wieder sachgerecht verschlossen werden. -
Seite 5: Überprüfung Der Ware
MONTAGE ÜBERPRÜFUNG DER WARE Überprüfen Sie die Markise und das Zubehör auf Unversehrtheit und Vollständigkeit. Prüfen Sie, ob die Lieferung mit Ihrer Bestellung übereinstimmt. Vor Beginn der Montage ist zu prüfen, ob die gelieferten Montagekonsolen in Art und Anzahl mit der Bestellung übereinstimmen ob die bei der Bestellung gemachten Angaben über den Befestigungsuntergrund mit dem tatsächlich vorgefundenem Befestigungsuntergrund übereinstimmen Klemmschrauben mit Unterlegscheiben... -
Seite 6: Seitliche Lage Der Markise Bestimmen
MONTAGE SEITLICHE LAGE DER MARKISE BESTIMMEN Überprüfen Sie den Baugrund. Wählen Sie geeignete Befestigungsmittel. Messen Sie mit einem Rollmaß die Markisengesamtbreite. Zeichnen Sie dieses auf die Wand oder die Decke an. An dem Tragrohr befinden sich kleine Aufkleber, die den genauen Sitz der Montagekonsolen markieren ! Mes sen Sie die Punkte (Aufkleber) vom Markisenende aus ab. -
Seite 7: Montage Der Wandkonsolen
MONTAGE MONTAGE DER WANDKONSOLEN Legen Sie die Höhe des ersten Konsole fest. Zeichnen Sie mit einer Wasserwage senkrechte Stiche. Richten Sie die Konsolen mit der Wasserwage genau aus ! Zeichnen Sie die Befestigungslöcher an die Wand an. Übertragen Sie die Maße auf den anderen Befestigungspunkt. Achten Sie auf die genaue Flucht der Konsolen, sowohl in der Höhe, als auch in der Tiefe ! Zeichnen Sie die Befestigungspunkte an. -
Seite 8: Einhängen Der Markise
MONTAGE EINHÄNGEN DER MARKISE Stellen Sie zwei Leitern unter die Konsolen (1). Legen Sie die Markise auf zwei Leitern. Stecken Sie die Schrauben (2) und das Klemmstück (3) in die Hosentasche ! Heben Sie die Markise mit einem Kollegen an. Schieben Sie das Tragrohr (4) in die Konsolen (1). -
Seite 9: Einstellung Des Ausfallwinkels
MONTAGE EINSTELLUNG DES AUSFALLWINKELS Fahren Sie die Markise (1) ganz aus. Bei mehrmaliger Verstellung der Armlagerspindel sollte Schraubenkleber benutzt werden ! Bsp. Abb. Heben Sie die Fallstange (2) mittig leicht an (3). Bsp. Abb. Verdrehen Sie die Einstellschraube (4). -
Seite 10: Checkliste
CHECKLISTE WAS IST WENN FOLGENDE FEHLER AUFTRETEN Auftragsnummer : ___________ Was ist, wenn ..beim Einfahren der eine Gelenkarm gegen die Fallstange und der andere Gelenkarm gegen die Tuchwelle schlägt ? ... die Markise soweit ausfährt, dass das Tuch durchhängt oder wieder falsch herum aufwickelt ? ... -
Seite 11: Wichtige Sicherheitshinweise
CHECKLISTE WICHTIGE SICHERHEITSHINWEISE UNKONTROLLIERTE BEDIENUNG Bei Arbeiten im Fahrbereich der Markise muss die automatische Steuerung ausgeschaltet werden. Es besteht Quetsch- und Absturzgefahr! Zusätzlich muss sichergestellt sein, dass die Anlage nicht unbeabsichtigt manuell bedient werden kann. Hierzu ist die Stromzufuhr zu unterbrechen, z.B. Sicherungen auszuschalten oder die Steckerkupplung am Motor zu trennen. - Seite 12 97.06.010 V6...
