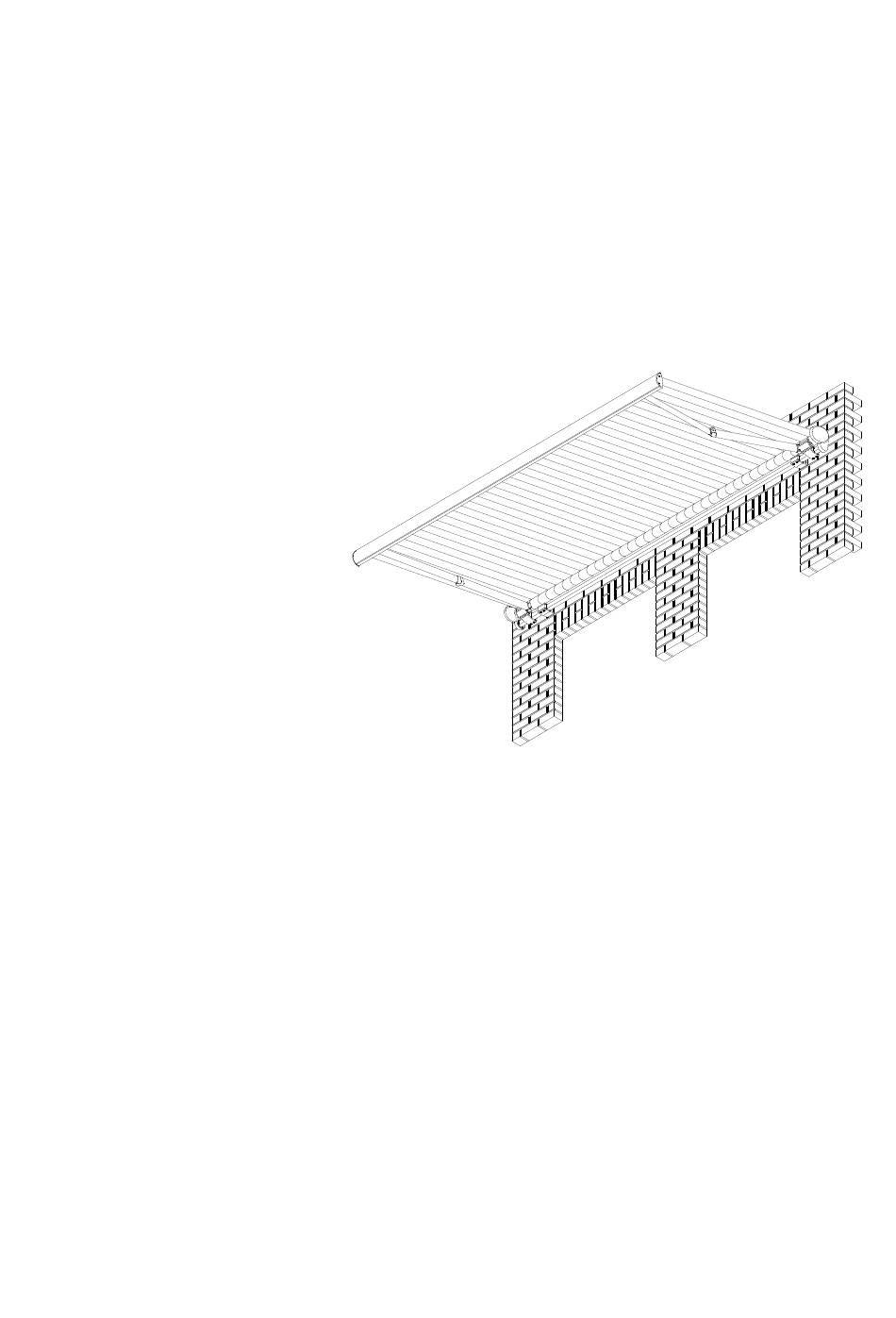

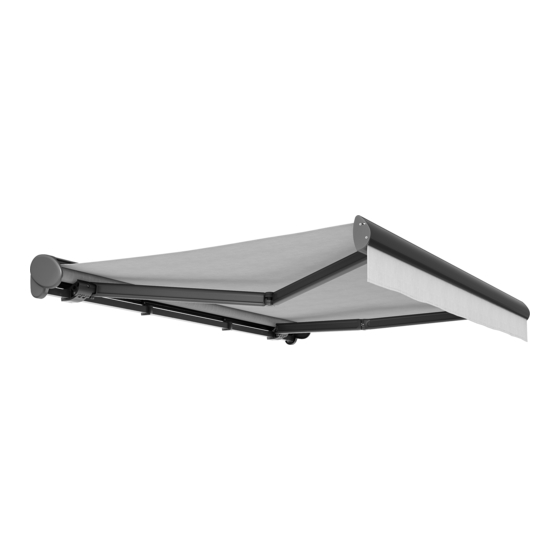

Gelenkarmmarkise G250

Reparaturanleitung,

Maßnahmen zur Abhilfe bei Geräuschbildung an der Markise

Inhalt

Was ist zu tun, wenn:

1. Bei der Betätigung der Markise Knackgeräusche auftreten

2. Die Gelenkarme im Kasten oder in der Fallstange schleifen

3. An der Markise beim Ein- oder Ausfahren Quietschgeräusche entstehen

4. Die Markise mit einem knallenden Geräusch schließt

Seite 1 von 4

Stand 06.02.2008

Seite 1 Stand 06.02.2008 Gelenkarmmarkise G250 Reparaturanleitung, Maßnahmen zur Abhilfe bei Geräuschbildung an der Markise Inhalt Was ist zu tun, wenn: 1. Bei der Betätigung der Markise Knackgeräusche auftreten 2. Die Gelenkarme im Kasten oder in der Fallstange schleifen 3. An der Markise beim Ein- oder Ausfahren Quietschgeräusche entstehen 4.
Seite 2 1. Bei der Betätigung der Markise treten Knackgeräusche auf Die Knackgeräusche können an den folgenden Stellen entstehen: 1.1. An den Gelenkstellen der Gelenkarme Fahren Sie die Markise aus. Sprühen Sie die Gelenkarme an der Exenter- schraube (1), im Mittelgelenk (2) und am Pen- delfallstangenhalter (3) mit Kriechöl ein.
Seite 3 1.4. An den Montagekonsolen Die Montagekonsolen könnten sich gelöst haben. Kontrollieren Sie ob die Markise fest verankert ist. A = Wandmontage B = Deckenmontage C = Dachsparrenmontage 2. Die Gelenkarme schleifen in der Fallstange Es ist möglich, dass einer der Gelenkarme zu tief eingestellt ist. Fahren Sie die Markise ca.
Seite 4 4. Die Markise schließt mit einem knallenden Geräusch Ein Pendelfallstangenhalter hat sich verstellt Es ist möglich, dass sich einer der Pendelfallstangenhalter so verstellt hat, dass die Fallstange schief am Markisendach ankommt und so beim Schließen in die Waagerechte gezwungen wird. Stellen Sie die Fallstange am Pendelfallstangenhalter neu ein.
