Markise).
... die Fallstange zu hoch oder zu tief an die Nische schlägt?
In den meisten Fällen liegt dies an einer nicht ordnungsgemäßen Montage der
Konsolen. Prüfen Sie, wie auch unter Punkt 13 beschrieben, mit einer
Richtschnur und einer W asserwaage deren Sitz und Ausrichtung. Prüfen Sie
zudem, ob die Konsolen genau an den Montagepunktaufklebern montiert sind.
Lösung: Montieren Sie die Konsolen auf die vorgeschriebenen Punkte
1
(Aufkleber an der Markise).

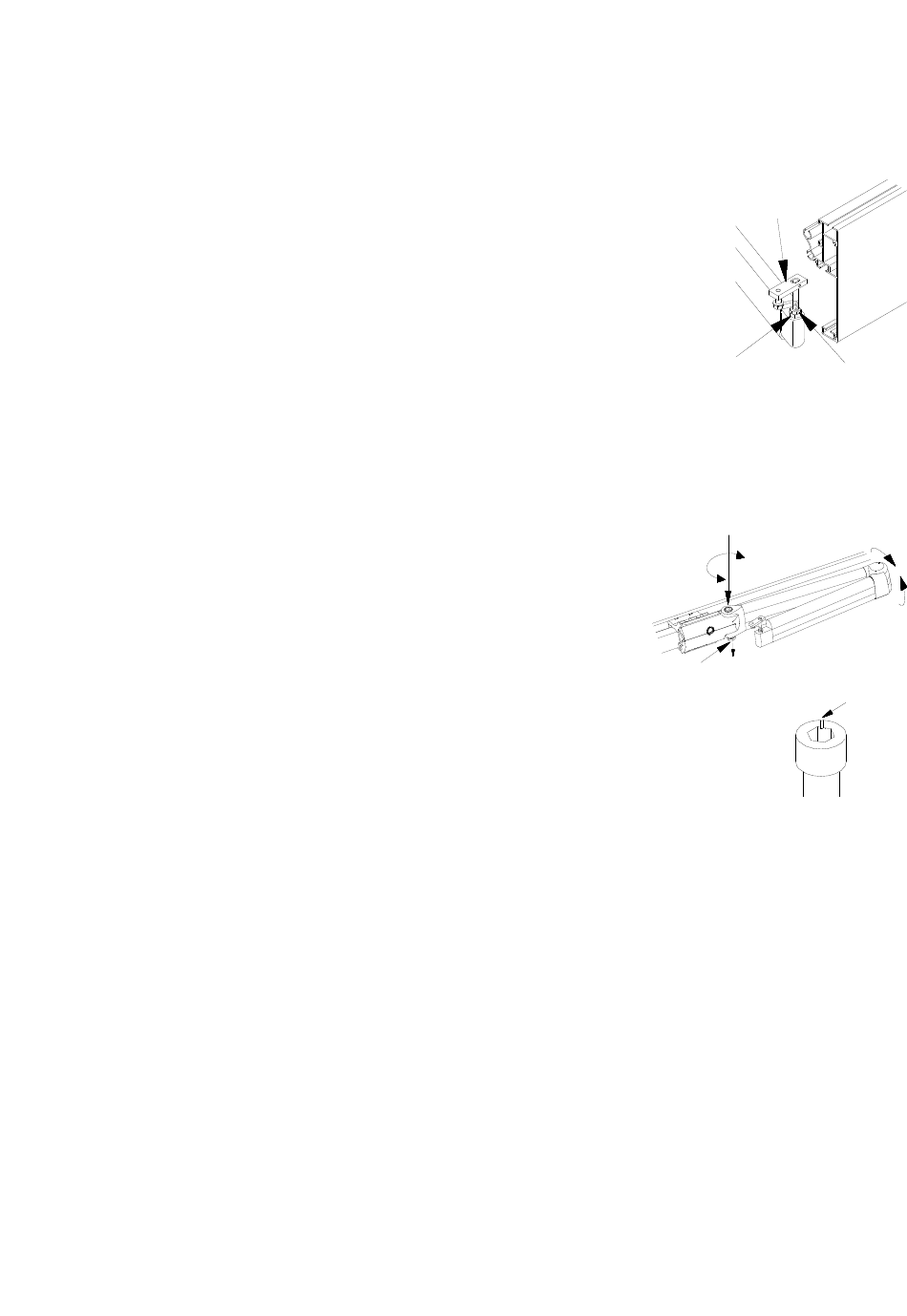

Steht die Fallstange immer noch nicht richtig, so können Sie diese in
gewissem Umfang am Fallstangenhalter einstellen. Am unteren Ende des
Gelenkarmes ist der Fallstangenhalter (1) in einer Verstellbuchse (2) gelagert.
Zum Verstellen lösen Sie mit einem 17er Maulschlüssel die obere Kontermutter
(3). Stellen Sie die Höhe der Fallstange durch Verdrehen des unteren 17er
2
Sechskantes ein und ziehen Sie die Kontermutter wieder fest.
3
... der Gelenkarm im eingefahrenen Zustand zu tief herunter hängt oder er zu weit hochsteht?
In den meisten Fällen liegt dies an einer nicht ordnungsgemäßen Montage der Konsolen. Prüfen Sie, wie auch
unter Punkt 13 beschrieben, mit einer Richtschnur und einer W asserwaage deren Sitz und Ausrichtung. Prüfen Sie
zudem, ob die Konsolen genau an den Montagepunktaufklebern montiert sind.
2
Lösung: Montieren Sie die Konsolen auf die vorgeschriebenen Punkte 2
(Aufkleber an der Markise).
Stehen die Gelenkarme immer noch nicht richtig, so können Sie diese in
gewissem Umfang nachstellen. Fahren Sie die Markise bis auf ca. 400 mm zu.
1
Lösen Sie mit einem 19er Maulschlüssel am Armlager die untere Kontermutter
(1)
der
Armlagerschraube.
Verdrehen
Sie
mit
Hilfe
eines
8er
K e r b e = X
Innensechskantschlüssel die Armlagerschraube (2) um einige Grad. Sie können
dabei beobachten, wie sich der Gelenkarm hebt oder senkt. Ziehen Sie die
Kontermutter wieder fest.
Achten Sie darauf, dass sich die Kerbe (=X) der Armlagerschraube im hinteren
Bereich der Armgabel (Richtung Tuchwelle) befindet
97.06.010 V1
Seite 9 von 9
