3.12.1 Selbstüberwachungskontakt (SK)/Life-Kontakt und IRIG-B00X
3.12.1
Selbstüberwachungskontakt (SK)/Life-Kontakt und IRIG-B00X
Stellen Sie die korrekten Anzugsmomente sicher.

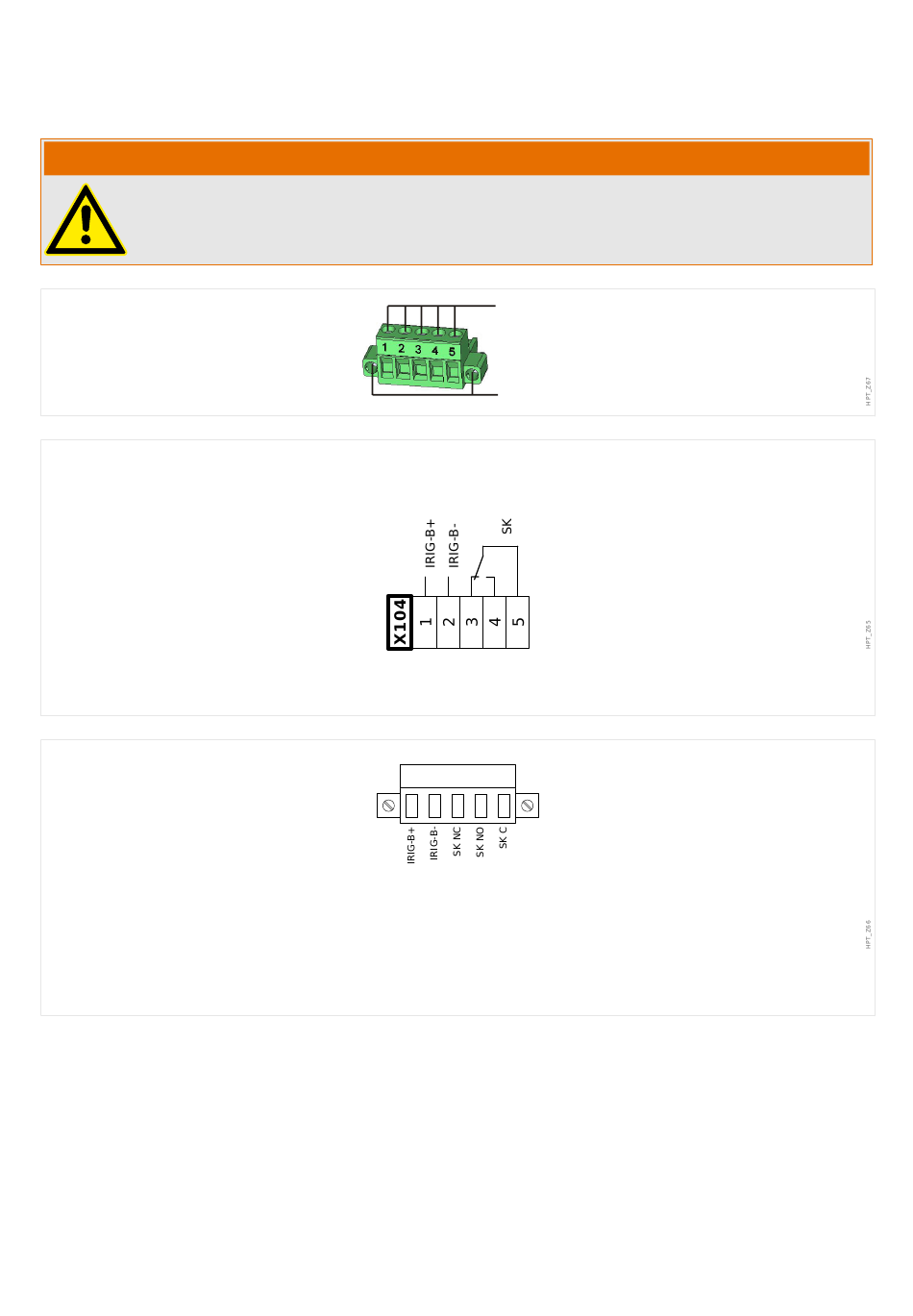

Abb. 56:
Klemmenbelegung
Abb. 57:
Elektromechanische Zuordnung
Selbstüberwachungskontakt
Der Selbstüberwachungskontakt („SK") kann nicht konfiguriert werden. Es handelt sich
um einen Wechselkontakt, der abfällt, wenn das Gerät einen internen Fehler erkennt.
Nach Aufschalten der Versorgungsspannung zieht der Kontakt nach Abschluss des
Bootvorgangs (wenn der Schutz aktiv ist) an. Mit dem Anziehen des
Selbstüberwachungskontakts wird auch die entsprechende LED aktiviert (siehe auch
„10
Selbstüberwachung").
166
WARNUNG!
0,55 Nm
4,87 lb⋅in
0,3 Nm
2,65 lb⋅in
X104
1
2
3
4 5
MCDLV4
╚═▷
