3. INSTALLATIONSHINWEISE
Nr.
Beschreibung
Einbaudose
In Abb. 4 ist die Installation der Kabel-Fernbedienung dargestellt. Befolgen Sie die folgenden
Anweisungen:
1. Die Stromversorgung für alle Leiter unterbrechen, die sich in der Installationsöffnung
befinden. Während der Installation darf kein Teil unter Spannung liegen.
2. Die vier Leiter (verdrillte Leiterpaare) aus der Installationsöffnung herausziehen und durch
das rechteckige Loch in der Rückplatte der Kabel-Fernbedienung durchziehen.
3. Die Rückplatte mit M4×25 Schrauben an der Wand befestigen.
4. Die vier Leiter an die Kabel-Fernbedienung anschließen und dann die Frontplatte an der
Rückplatte befestigen.
5. Die Frontplatte mit einer ST2,2×6,5 Schraube an der Rückplatte anschrauben.
HINWEIS:
Während der Installation der elektrischen Leitungen darauf achten, dass die Bedienung der
Klimaanlage wegen elektromagnetischer Störung nicht unmöglich gemacht wird.
1. Das Signal-/Kommunikationskabel muss getrennt vom Stromversorgungskabel geführt
werden. Das Verbindungskabel zwischen der Innen- und Außeneinheit muss sich in einem
Abstand von mindestens 20 cm vom Stromversorgungskabel befinden, sonst können
Kommunikationsfehler auftreten.
2. Ist der Aufstellungsort der Klimaanlage elektromagnetischen Störeinflüssen ausgesetzt,
muss das Signal-/Kommunikationskabel aus verdrillten Leiterpaaren bestehen und mit
Abschirmung versehen sein.
Parameter einstellen (Raumtemperatursensor, Kalt-/Heißluftschutz). Bei
ausgeschaltetem Gerät die Tasten Function und Timer für 5 Sekunden
gleichzeitig drücken, um den Parameter-Einstellmodus aufzurufen, dann
den gewünschten Parameter mit der Mode-Taste auswählen und mit den
Tasten ▲/ ▼ einstellen. Anschließend die Enter/Cancel-Taste drücken,
um die Einstellung abzuspeichern und den Einstellmodus zu verlassen.
Zwischen °F / °C umschalten. Bei ausgeschaltetem Gerät die Tasten
Mode und ▼ für 5 Sekunden gleichzeitig drücken, um die Temperatur-
anzeige zwischen Grad Celsius und Grad Fahrenheit zu wechseln.

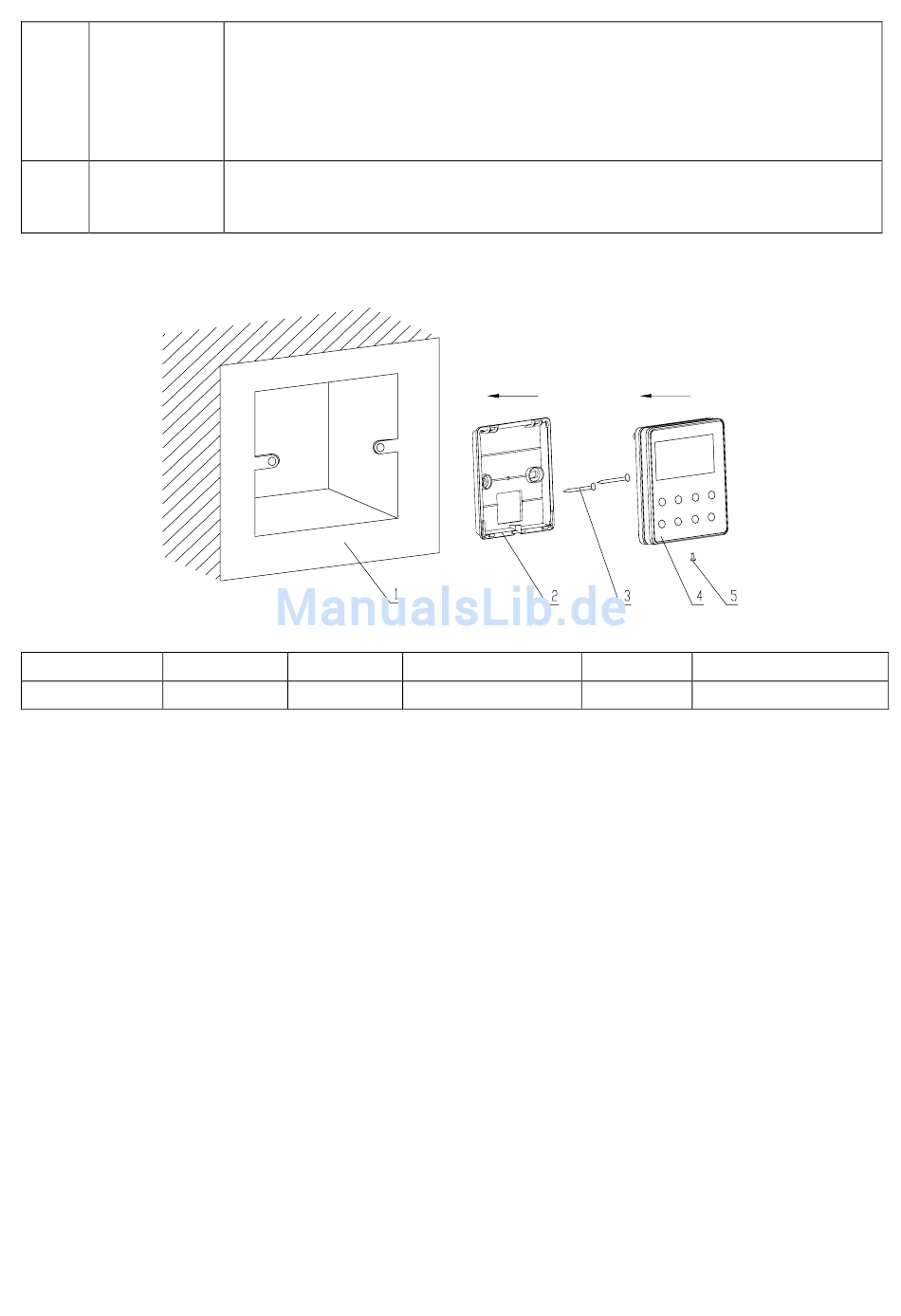

Abb. 4: Installation der Kabel-Fernbedienung
1
2
Rückplatte
3
Schraube M4×25
6
4
Frontplatte Schraube ST2.2×6.5
5
