3.3 Verkabelungsprinzip mit BMZ Hyperion, IBC era:powerbase oder
Axitec AXIstorage LI SH

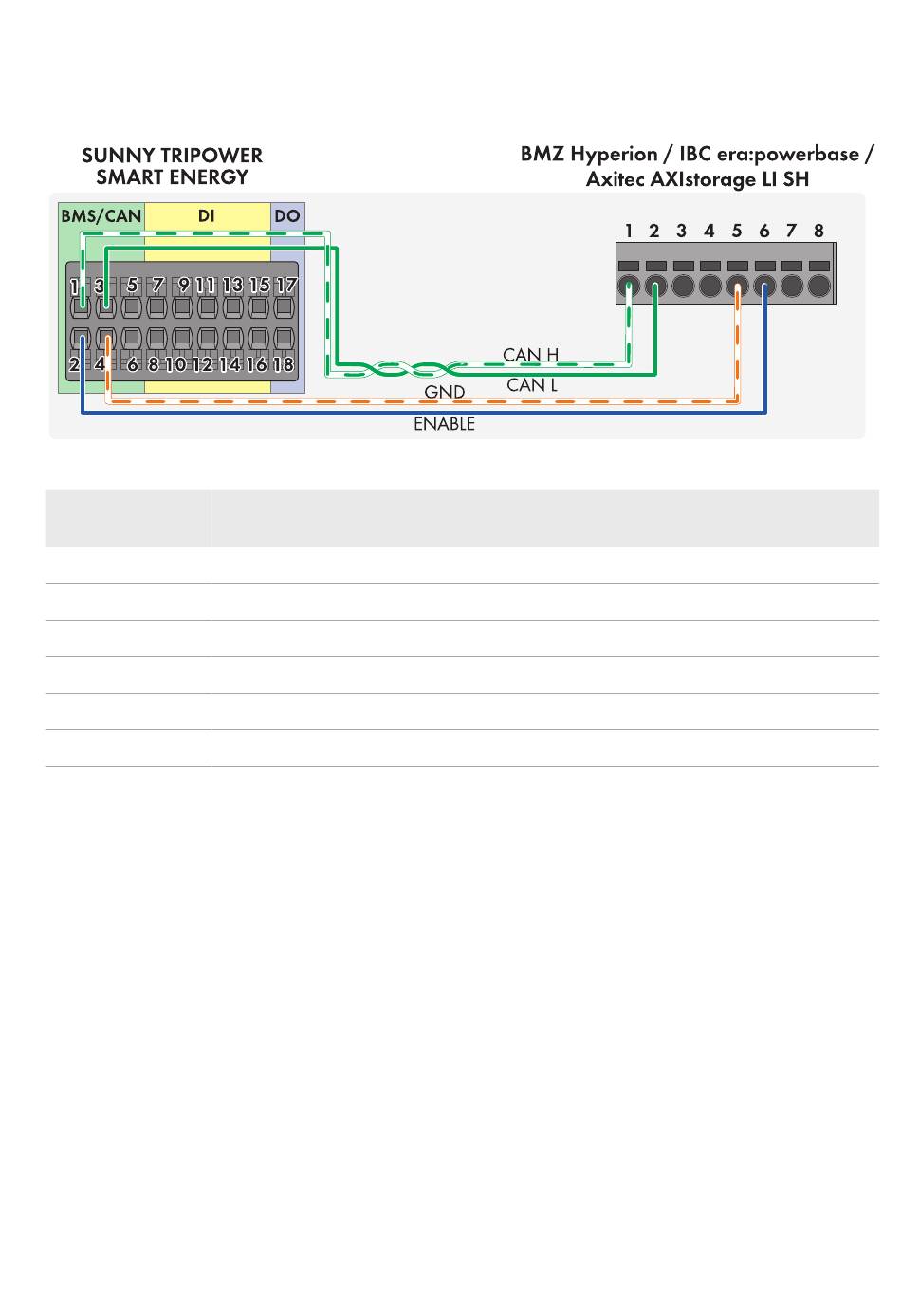

Abbildung 4: Sunny Tripower Smart Energy mit BMZ Hyperion, AXITEC AXIstorage, IBC era:powerbase bei Verwendung von Verlegeleitung.
Klemmstelle am
Wechselrichter
1
2
3
4
5
6
Technische Information
Funktion
CAN H (paarweise verdrillte Leiter, mindestens CAT5e)
Enable
CAN L (paarweise verdrillte Leiter, mindestens CAT5e)
GND
Nicht verwendet
Schirmung
3 Batteriekommunikationsanschluss
Klemmstelle an der
Batterie
1
6
2
5
-
-
