SMA Solar Technology AG
3 Batteriekommunikationsanschluss
3.1
Kabelanforderungen
• Paarweise verdrillte Leitungen (Twisted Pair)
• Kabelkategorie: Mindestens Cat5e
• Kabel mit Schirmung: Ja
• Leiterquerschnitt: 0,2 mm² bis 1,5 mm²
• Außendurchmesser: 5,3 mm bis 7 mm
• Maximale Kabellänge: 10 m
• UV-beständig bei Verlegung im Außenbereich.
• Empfehlung: Verwendung einer Netzwerk-Verlegeleitung mit 1-adrigem starren Draht
• Anforderungen des Batterieherstellers beachten.
3.2
Verkabelungsprinzipien mit BYD Battery-Box Premium HVM/HVS
Das CAN-Kommunikationskabel kann entweder an die RJ45-Buchse für die CAN-Kommunikation oder an die
Klemmleiste der Batterie angeschlossen werden.

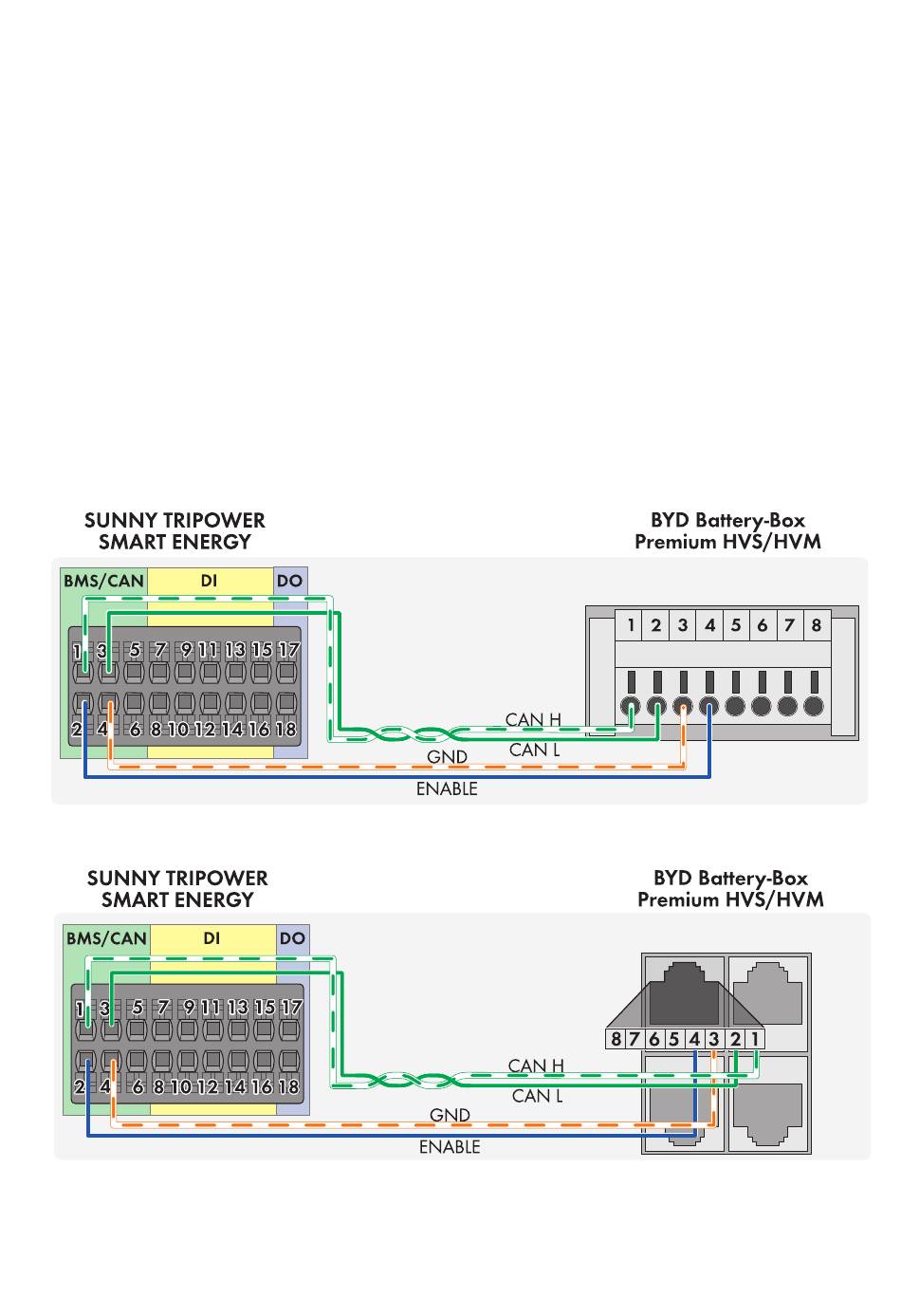

Abbildung 1: Sunny Tripower Smart Energy mit BYD Battery-Box Premium HVM/HVS bei Verwendung von Verlegeleitung.
Abbildung 2: Verkabelungsprinzip nach TIA-568A: Sunny Tripower Smart Energy mit BYD Battery-Box Premium HVM/HVS. Die einzelnen
Leitungsenden müssen mit einer 12mm langen Adernendhülse versehen sein.
Technische Information
3 Batteriekommunikationsanschluss
STPSE-Batteries-TI-de-11
5
