Funktion - SMA TRIPOWER SMART ENERGY Technische Information

3 Batteriekommunikationsanschluss

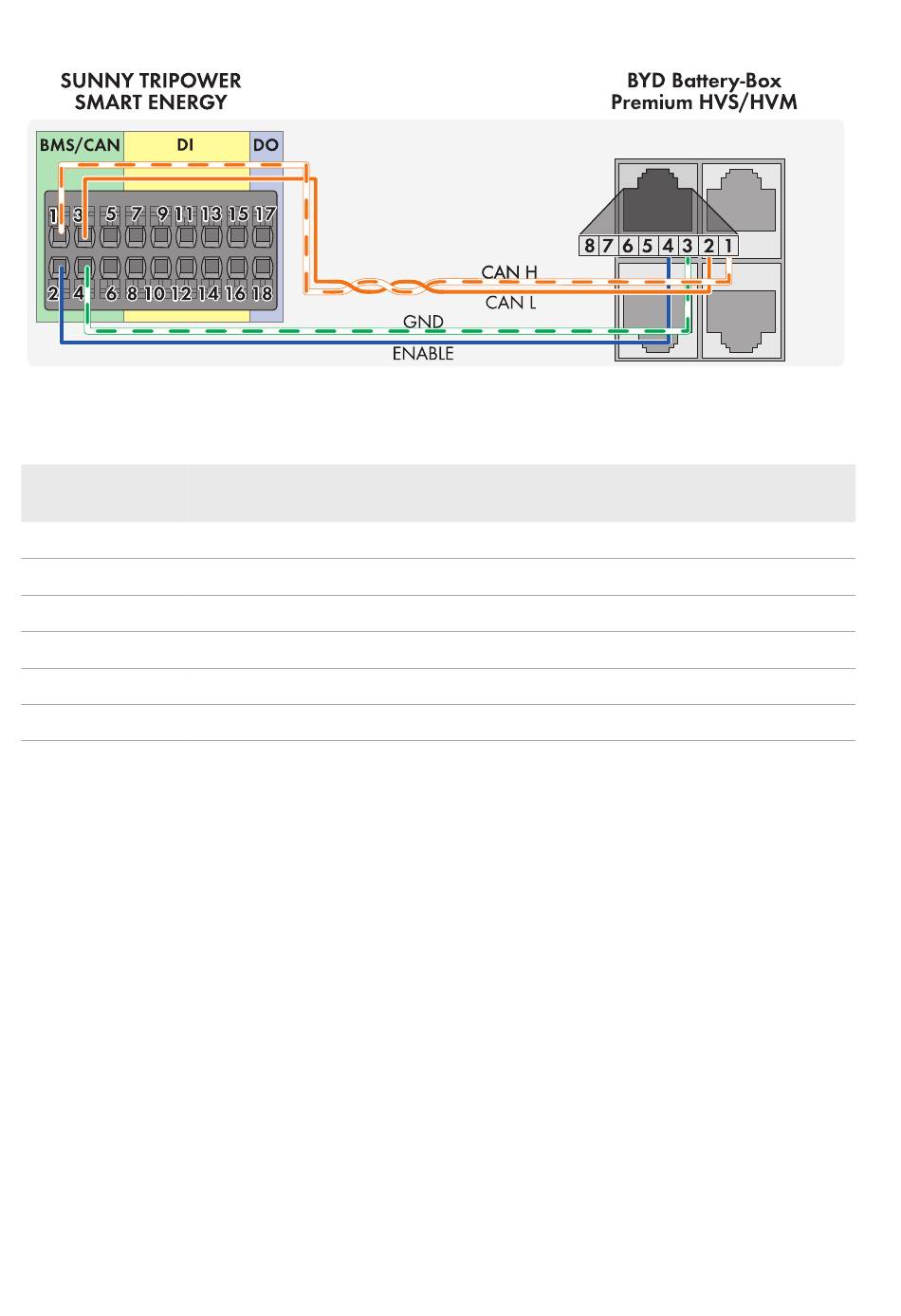

Abbildung 3: Verkabelungsprinzip nach TIA-568B (handelsübliches Ethernet-Kabel mit einseitig offenem Ende): Sunny Tripower Smart Energy mit
BYD Battery-Box Premium HVM/HVS. Die einzelnen Leitungsenden müssen mit einer 12mm langen Adernendhülse versehen sein.
Klemmstelle am
Wechselrichter
1
2
3
4
5
6
6 STPSE-Batteries-TI-de-11

Funktion

CAN H (paarweise verdrillte Leiter, mindestens CAT5e)
Enable
CAN L (paarweise verdrillte Leiter, mindestens CAT5e)
GND
Nicht verwendet
Schirmung
SMA Solar Technology AG
Klemmstelle an der
Batterie
1
4
2
3
-
-
Technische Information
