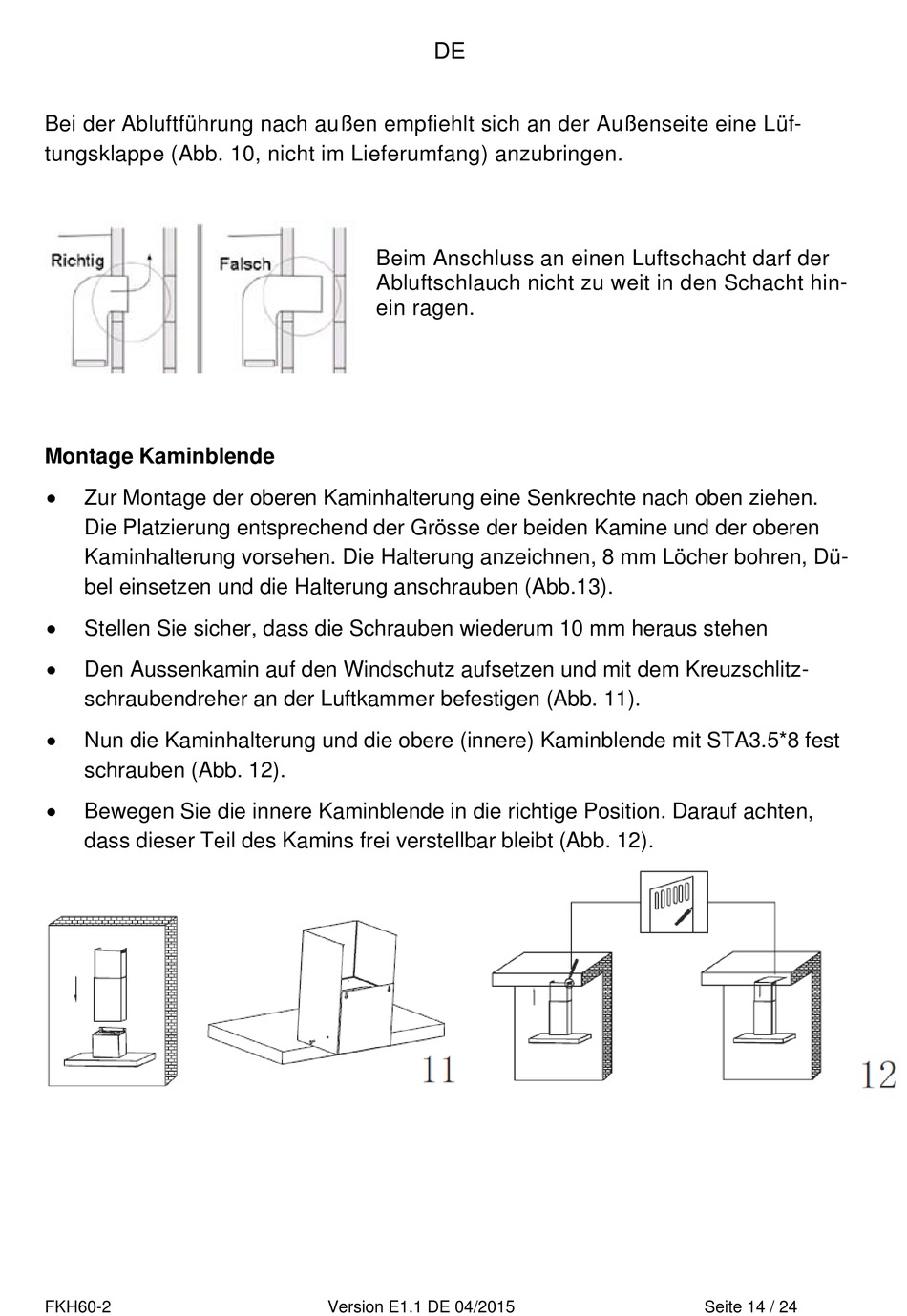

Bei der Abluftführung nach außen empfiehlt sich an der Außenseite eine Lüf-
tungsklappe (Abb. 10, nicht im Lieferumfang) anzubringen.
Montage Kaminblende
Zur Montage der oberen Kaminhalterung eine Senkrechte nach oben ziehen.
Die Platzierung entsprechend der Grösse der beiden Kamine und der oberen
Kaminhalterung vorsehen. Die Halterung anzeichnen, 8 mm Löcher bohren, Dü-
bel einsetzen und die Halterung anschrauben (Abb.13).
Stellen Sie sicher, dass die Schrauben wiederum 10 mm heraus stehen
Den Aussenkamin auf den Windschutz aufsetzen und mit dem Kreuzschlitz-
schraubendreher an der Luftkammer befestigen (Abb. 11).
Nun die Kaminhalterung und die obere (innere) Kaminblende mit STA3.5*8 fest
schrauben (Abb. 12).
Bewegen Sie die innere Kaminblende in die richtige Position. Darauf achten,
dass dieser Teil des Kamins frei verstellbar bleibt (Abb. 12).
FKH60-2
DE
Beim Anschluss an einen Luftschacht darf der
Abluftschlauch nicht zu weit in den Schacht hin-
ein ragen.
Version E1.1 DE 04/2015
Seite 14 / 24
