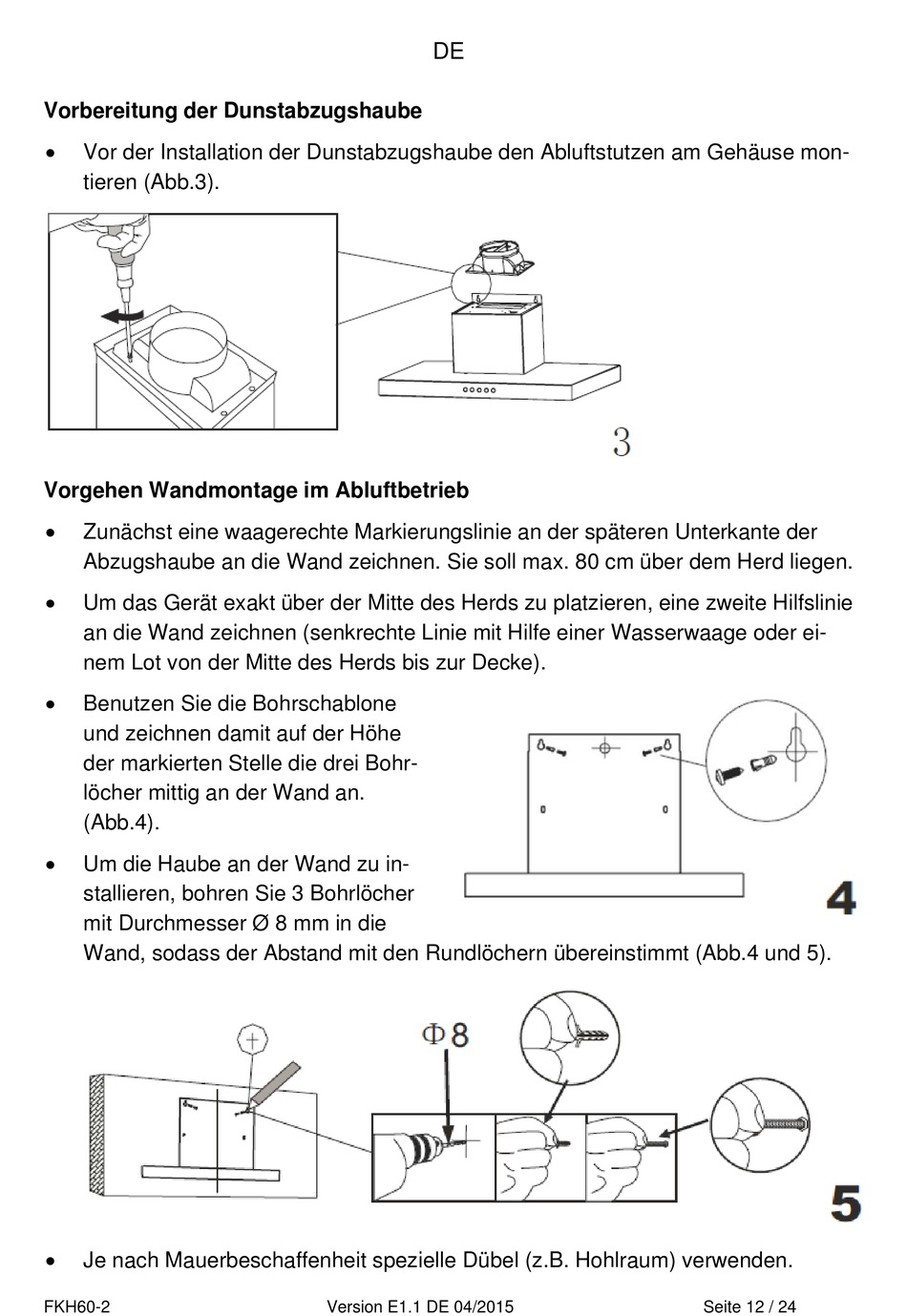

Vorbereitung der Dunstabzugshaube

Vor der Installation der Dunstabzugshaube den Abluftstutzen am Gehäuse mon-
tieren (Abb.3).
Vorgehen Wandmontage im Abluftbetrieb

Zunächst eine waagerechte Markierungslinie an der späteren Unterkante der
Abzugshaube an die Wand zeichnen. Sie soll max. 80 cm über dem Herd liegen.

Um das Gerät exakt über der Mitte des Herds zu platzieren, eine zweite Hilfslinie
an die Wand zeichnen (senkrechte Linie mit Hilfe einer Wasserwaage oder ei-
nem Lot von der Mitte des Herds bis zur Decke).

Benutzen Sie die Bohrschablone
und zeichnen damit auf der Höhe
der markierten Stelle die drei Bohr-
löcher mittig an der Wand an.
(Abb.4).

Um die Haube an der Wand zu in-
stallieren, bohren Sie 3 Bohrlöcher
mit Durchmesser Ø 8 mm in die
Wand, sodass der Abstand mit den Rundlöchern übereinstimmt (Abb.4 und 5).

Je nach Mauerbeschaffenheit spezielle Dübel (z.B. Hohlraum) verwenden.
