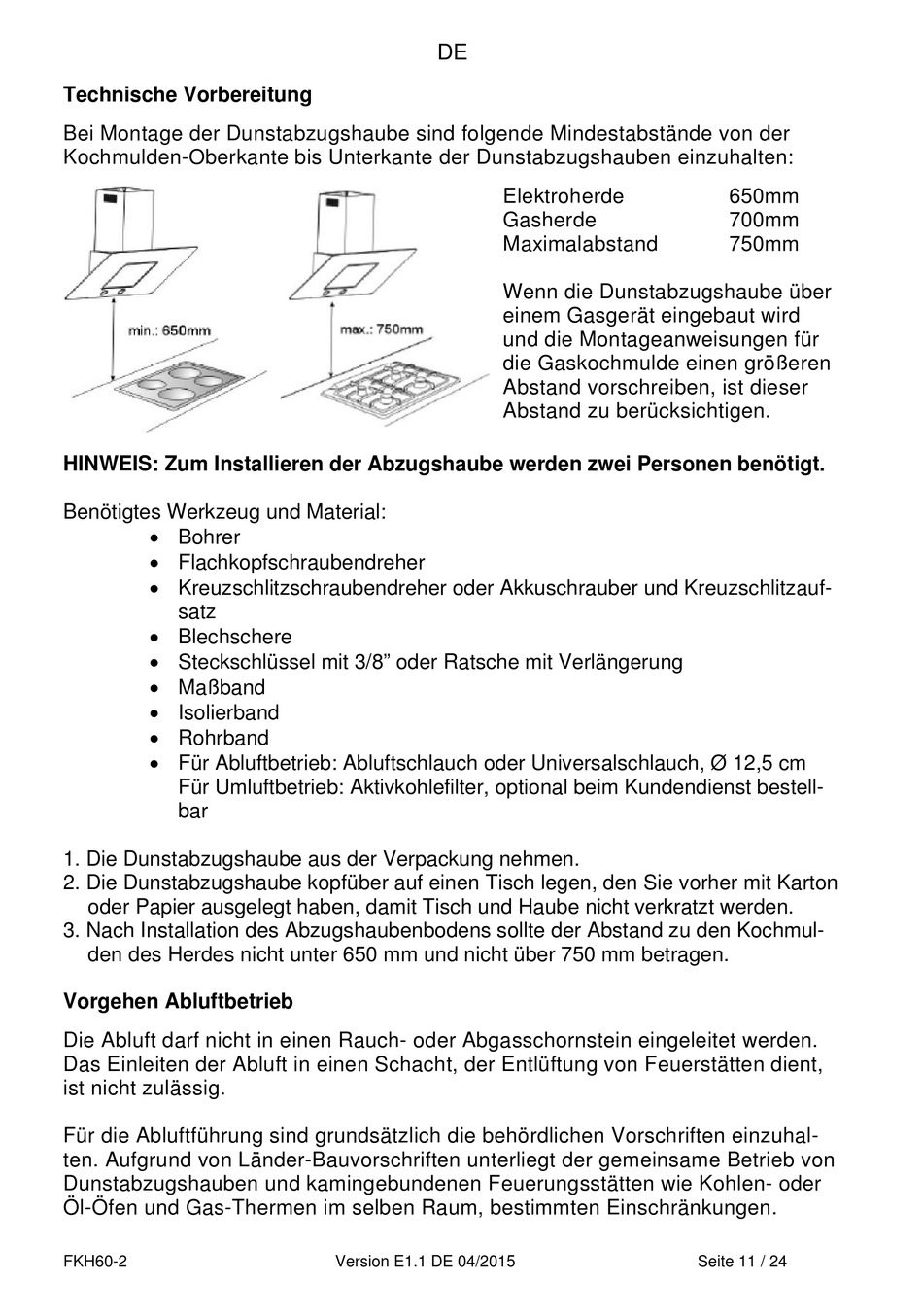

Technische Vorbereitung
Bei Montage der Dunstabzugshaube sind folgende Mindestabstände von der
Kochmulden-Oberkante bis Unterkante der Dunstabzugshauben einzuhalten:
HINWEIS: Zum Installieren der Abzugshaube werden zwei Personen benötigt.
Benötigtes Werkzeug und Material:
Bohrer
Flachkopfschraubendreher
Kreuzschlitzschraubendreher oder Akkuschrauber und Kreuzschlitzauf-
satz
Blechschere
Steckschlüssel mit 3/8" oder Ratsche mit Verlängerung
Maßband
Isolierband
Rohrband
Für Abluftbetrieb: Abluftschlauch oder Universalschlauch, Ø 12,5 cm
Für Umluftbetrieb: Aktivkohlefilter, optional beim Kundendienst bestell-
bar
1. Die Dunstabzugshaube aus der Verpackung nehmen.
2. Die Dunstabzugshaube kopfüber auf einen Tisch legen, den Sie vorher mit Karton
oder Papier ausgelegt haben, damit Tisch und Haube nicht verkratzt werden.
3. Nach Installation des Abzugshaubenbodens sollte der Abstand zu den Kochmul-
den des Herdes nicht unter 650 mm und nicht über 750 mm betragen.
Vorgehen Abluftbetrieb
Die Abluft darf nicht in einen Rauch- oder Abgasschornstein eingeleitet werden.
Das Einleiten der Abluft in einen Schacht, der Entlüftung von Feuerstätten dient,
ist nicht zulässig.
Für die Abluftführung sind grundsätzlich die behördlichen Vorschriften einzuhal-
ten. Aufgrund von Länder-Bauvorschriften unterliegt der gemeinsame Betrieb von
Dunstabzugshauben und kamingebundenen Feuerungsstätten wie Kohlen- oder
Öl-Öfen und Gas-Thermen im selben Raum, bestimmten Einschränkungen.
FKH60-2
DE
Version E1.1 DE 04/2015
Elektroherde
Gasherde
Maximalabstand
Wenn die Dunstabzugshaube über
einem Gasgerät eingebaut wird
und die Montageanweisungen für
die Gaskochmulde einen größeren
Abstand vorschreiben, ist dieser
Abstand zu berücksichtigen.
650mm
700mm
750mm
Seite 11 / 24
